Φλάντζες νικελίου χαλκού
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | C71500 ANSI B16.5/B16.47 ΈΤΣΙ |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

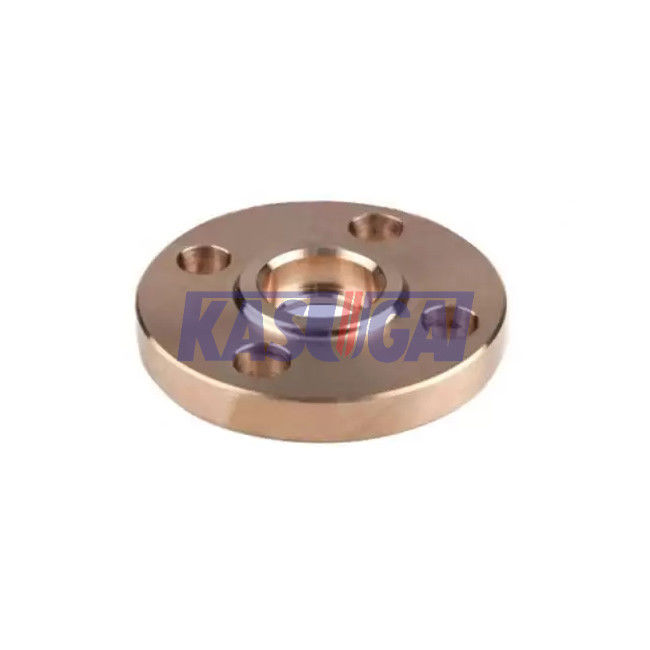

Νικέλιο χαλκού Ansi B16.5/B16.47 ASTM B151 C71500 ολίσθηση-(ΈΤΣΙ) στις φλάντζες
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Νικέλιο χαλκού Ansi B16.5/B16.47 ASTM B151 C71500 ολίσθηση-(ΈΤΣΙ) στις φλάντζες) |
| Σειρά μεγέθους | 1/2' σε 48» |
| Κατηγορία πίεσης | 150, 300, 400, 600, 900, 1500, 2500, |
| Πάχος | Sch10S σε Sch160 |
| Πρότυπα | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Τύπος | Ολίσθηση-(ΕΤΣΙ) |
| Διαστάσεις | ASME/ANSI B16.5/B16.47, σχέδια συνήθειας |
| Προέλευση | Κίνα |
Πρότυπα & υλικά: ASTM B151
Χημική σύνθεση ASTM B151 (%)
| UNS | Γ | Νι | PB | Φε | ΜΝ | ZN | Π | S | Γ |
| C70600 | Υπόλοιπο | 9.0-11.0 | 0,05 | 1.0-1.8 | 1.0 | 1.0 | |||
| C71500 | Υπόλοιπο | 29.0-33.0 | 0,05 | 0.40-1.0 | 1.0 | 1.0 |
Μηχανικές ιδιότητες ASTM B151 C71500
| Κώδικας ιδιοσυγκρασίας |
Dia. ή απόσταση μεταξύ των παράλληλων επιφανειών (χιλ.) |
Εκτατή δύναμη, λ. (MPA) | Δύναμη παραγωγής σε 0.5%Extension κάτω από το φορτίο, λ. (MPA) | Επιμήκυνση σε 4xDia ή το πάχος του δείγματος, λ. (%) | |
| O60, M30 | Κύκλος, δεκαεξαδικό και οκτάγωνοι τετραγωνικών φραγμοί ράβδων και | Μέχρι 12, συμπερίληψη | 360 | 125 | 30 |
| Πάνω από 12 έως 25, συμπερίληψη | 330 | 125 | 30 | ||
| Πάνω από 25 | 310 | 125 | 30 | ||
| H01 | Κύκλος, δεκαεξαδικό και οκτάγωνοι τετραγωνικών φραγμοί ράβδων και | Μέχρι 12, συμπερίληψη | 450 | 345 | 10 |
| Πάνω από 12 έως 25, συμπερίληψη | 415 | 310 | 15 | ||
| Πάνω από 25 έως 80, συμπερίληψη | 380 | 240 | 20 | ||
| Πάνω από 80 έως 125, συμπερίληψη | 310 | 125 | 20 | ||
| H04 | Μέχρι 12, συμπερίληψη | 550 | 415 | 8 | |
| Πάνω από 12 έως 25, συμπερίληψη | 515 | 400 | 10 | ||
| Πάνω από 25 έως 50, συμπερίληψη | 485 | 380 | 10 | ||
| O60 | Ορθογώνιοι φραγμοί και μορφές | Όλα τα μεγέθη | 310 | 105 | 30 |
| H04 | Ορθογώνιοι φραγμοί | Μέχρι 12, συμπερίληψη | 515 | 380 | 7 |
| Πάνω από 12 έως 25, συμπερίληψη | 485 | 345 | 10 | ||
| H04 | Μορφές | Όλα τα μεγέθη | (Όπως συμφωνείται σχετικά με μεταξύ τον κατασκευαστή ή τον προμηθευτή και τον αγοραστή) | ||
Τύπος φλαντζών: Ολίσθηση επάνω (ΕΤΣΙ)
Ολίσθηση στη φλάντζα που απλοποιείται επίσης ως ΕΤΣΙ φλάντζα. ΕΤΣΙ οι φλάντζες γλιστρούν πέρα από τους σωλήνες και σχεδιάζονται στο κομμάτι ελαφρώς μεγαλύτερο στο εσωτερικό από το σωλήνα. Συνδέουν με το σωλήνα μέσω μιας συγκόλλησης λωρίδων στην κορυφή και το κατώτατο σημείο φλαντζών. Χρησιμοποιείται για να παρεμβάλει το σωλήνα στην εσωτερική τρύπα της φλάντζας, δεδομένου ότι η εσωτερική διάμετρος φλαντζών είναι ελάχιστα μεγαλύτερη από την εξωτερική διάμετρο του σωλήνα, σωλήνας και η φλάντζα θα μπορούσε να συνδεθεί με τη συγκόλληση περιτυλίξεων στην κορυφή και το κατώτατο σημείο της φλάντζας.
Η ολίσθηση στη φλάντζα είναι πιό σύντομη στο μήκος από μια φλάντζα λαιμών συγκόλλησης, και χρησιμοποιείται στις περιοχές όπου οι κοντές συνδέσεις είναι απαραίτητες ή οι διαστημικοί περιορισμοί απαιτούν τη χρήση του. Γενικά, ο κύκλος ζωής βάζει φλάντζα ολίσθηση-επάνω στη σύνδεση είναι για το ένα τρίτο αυτός της φλάντζας λαιμών συγκόλλησης. Παρά την πρόσθετη συγκόλληση που περιλαμβάνεται κατά τη διάρκεια της εγκατάστασης, το χαμηλότερο αρχικό κόστος του καθιστά την ΕΤΣΙ φλάντζα προτιμημένη πέρα από τις φλάντζες WN από πολλούς χρήστες. Χρησιμοποιείται γενικά στις υπηρεσίες non-corrosive, μη κρίσιμης, μέτριας πίεσης. Η ολίσθηση στις φλάντζες της κατηγορίας 150 και της κατηγορίας 300 είναι ο συνηθέστερα - βλέποντας στην εφαρμοσμένη μηχανική χρησιμότητας.
