Φλάντζες νικελίου χαλκού
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | C71500 BL ANSI B16.5/B16.47 |
| Έγγραφο | Βιβλίο του προϊόντος PDF |
Τυφλές (BL) φλάντζες νικελίου χαλκού Ansi B16.5/B16.47 ASTM B151 C71500
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Τυφλές (BL) φλάντζες νικελίου χαλκού Ansi B16.5/B16.47 ASTM B151 C71500 |
| Σειρά μεγέθους | 1/2' σε 48» |
| Κατηγορία πίεσης | 150, 300, 400, 600, 900, 1500, 2500, |
| Πάχος | Sch10S σε Sch160 |
| Πρότυπα | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Τύπος | Τυφλός (BL) |
| Διαστάσεις | ASME/ANSI B16.5/B16.47, σχέδια συνήθειας |
| Προέλευση | Κίνα |
Πρότυπα & υλικά: ASTM B151
Χημική σύνθεση ASTM B151 (%)
| UNS | Γ | Νι | PB | Φε | ΜΝ | ZN | Π | S | Γ |
| C70600 | Υπόλοιπο | 9.0-11.0 | 0,05 | 1.0-1.8 | 1.0 | 1.0 | |||
| C71500 | Υπόλοιπο | 29.0-33.0 | 0,05 | 0.40-1.0 | 1.0 | 1.0 |
Μηχανικές ιδιότητες ASTM B151 C71500
| Κώδικας ιδιοσυγκρασίας |
Dia. ή απόσταση μεταξύ των παράλληλων επιφανειών (χιλ.) |
Εκτατή δύναμη, λ. (MPA) | Δύναμη παραγωγής σε 0.5%Extension κάτω από το φορτίο, λ. (MPA) | Επιμήκυνση σε 4xDia ή το πάχος του δείγματος, λ. (%) | |
| O60, M30 | Κύκλος, δεκαεξαδικό και οκτάγωνοι τετραγωνικών φραγμοί ράβδων και | Μέχρι 12, συμπερίληψη | 360 | 125 | 30 |
| Πάνω από 12 έως 25, συμπερίληψη | 330 | 125 | 30 | ||
| Πάνω από 25 | 310 | 125 | 30 | ||
| H01 | Κύκλος, δεκαεξαδικό και οκτάγωνοι τετραγωνικών φραγμοί ράβδων και | Μέχρι 12, συμπερίληψη | 450 | 345 | 10 |
| Πάνω από 12 έως 25, συμπερίληψη | 415 | 310 | 15 | ||
| Πάνω από 25 έως 80, συμπερίληψη | 380 | 240 | 20 | ||
| Πάνω από 80 έως 125, συμπερίληψη | 310 | 125 | 20 | ||
| H04 | Μέχρι 12, συμπερίληψη | 550 | 415 | 8 | |
| Πάνω από 12 έως 25, συμπερίληψη | 515 | 400 | 10 | ||
| Πάνω από 25 έως 50, συμπερίληψη | 485 | 380 | 10 | ||
| O60 | Ορθογώνιοι φραγμοί και μορφές | Όλα τα μεγέθη | 310 | 105 | 30 |
| H04 | Ορθογώνιοι φραγμοί | Μέχρι 12, συμπερίληψη | 515 | 380 | 7 |
| Πάνω από 12 έως 25, συμπερίληψη | 485 | 345 | 10 | ||
| H04 | Μορφές | Όλα τα μεγέθη | (Όπως συμφωνείται σχετικά με μεταξύ τον κατασκευαστή ή τον προμηθευτή και τον αγοραστή) | ||

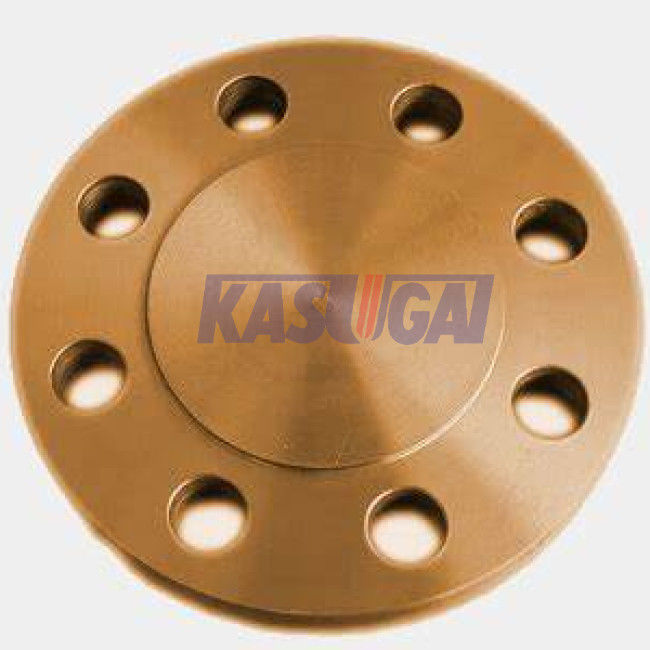

Τυφλή φλάντζα
Οι τυφλές φλάντζες που κατασκευάζονται σύμφωνα με ASME B16.5 μπορούν να παρασχεθούν στην κατηγορία 150 μέσω της κατηγορίας 2500. Είναι βασικά ένας κυκλικός δίσκος που δεν έχει μια πλήμνη ή ένα τρυπημένο κέντρο. Οι τρύπες μπουλονιών τρυπιούνται με τρυπάνι και ευθυγραμμίζονται symmetrically κατά μήκος της περιφερειακής άκρης του στερεού δίσκου. Γενικά η τυφλή φλάντζα μπορεί να εφοδιαστεί με το αυξημένο πρόσωπο (RF), το δαχτυλίδι ενώνει το πρόσωπο (RJ), ή το επίπεδο πρόσωπο (ΓΦ). Η τυφλή φλάντζα εξυπηρετεί μια λειτουργία παρόμοια με αυτήν ενός βουλώματος ή μιας ΚΑΠ και χρησιμοποιείται για να φράξει το τέλος της σωλήνωσης, των βαλβίδων και των ενάρξεων δοχείων πίεσης. Μπορεί να κατασκευαστεί από χυτός, σφυρηλατημένα κομμάτια, συγκεκριμένα πιάτα, ή επίπεδοι φραγμοί.
