Συναρμολογήσεις νικελίου χαλκού
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | Τέλος στελεχών νικελίου χαλκού ASTM B122 C70600 ASMEB16.9 |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

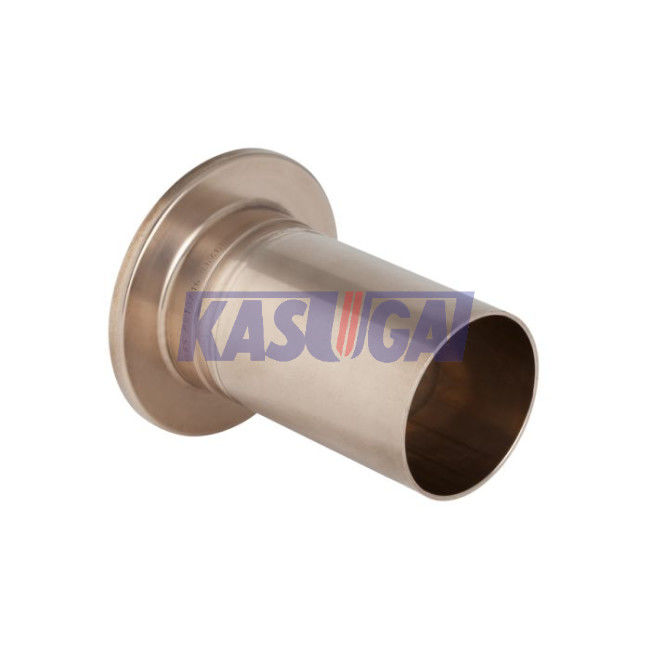

Τέλος στελεχών νικελίου χαλκού ASTM B122 C70600 ASMEB16.9
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Τέλος στελεχών νικελίου χαλκού ASTM B122 C70600 ASMEB16.9 |
| Τύπος συναρμολογήσεων | Τέλος στελεχών |
| Πρότυπα | ASTM B122 |
| Σειρά μεγέθους | 1/2» σε 24» |
| Διαστάσεις | ASME B16.9 |
| Βαθμός | 90/10 νικέλιο χαλκού (UNS C70600) |
Χημική σύνθεση ASTM B122 C70600 (%)
| UNS αριθ. | $cu | Νι | PB | Φε, ανώτατο | ΜΝ, ανώτατο | ZN, ανώτατο | Sn | Χρώμιο | Άλλος |
| C70600 | Υπόλοιπο | 9.0-11.0A | 0,05Β | 1.0-1.8 | 1.0 | 1.0Β | — | — | Β |
Ένας χαλκός συν τα στοιχεία με τα συγκεκριμένα όρια, 99.5% λεπτό.
Το Β όταν το προϊόν είναι για τις επόμενες εφαρμογές συγκόλλησης και διευκρινίζεται έτσι από τον αγοραστή, ψευδάργυρος θα είναι 0.50% ανώτατο, θα οδηγήσει 0.02% ανώτατο, το φώσφορο 0.02% ανώτατο, το θείο 0.02% ανώτατο, και τον άνθρακα 0.05% μέγιστο.
Μηχανικές ιδιότητες ASTM B122 C70600
Το 1-πιάτο ΣΗΜΕΙΩΣΕΩΝ είναι γενικά - διαθέσιμος μόνο καθώς hot-rolled (M20) μετριάζει. Οι απαραίτητες ιδιότητες για άλλη μετριάζουν θα συμφωνηθούν σχετικά με μεταξύ τον κατασκευαστή και τον αγοραστή κατά την διάρκεια της τοποθέτησης της διαταγής.
| Προσδιορισμός ιδιοσυγκρασίας | Εκτατή δύναμη (MPaB) | Κατά προσέγγιση Rockwell HardnessC, Δ | ||||
| Κώδικας | Όνομα | Λ. | Max | Κλίμακα Γ | Κλίμακα Β | Επιφανειακό 30-τ |
| M20 | Όπως hot-rolled | 275 | 425 | |||
| H01 | Τέταρτο σκληρό | 350 | 460 | 51-78 | 52-70 | |
| H02 | Κατά το ήμισυ σκληρά | 400 | 495 | 66-81 | 61-72 | |
| H04 | Σκληρά | 490 | 570 | 76-86 | 67-74 | |
| H06 | Πρόσθετος σκληρός | 505 | 585 | 80-88 | 71-77 | |
| H08 | Άνοιξη | 540 | 605 | 83-91 | 72-78 | |
Το Β βλέπει το παράρτημα X1.
Οι τιμές σκληρότητας Γ Rockwell ισχύουν ως εξής: Οι τιμές σκληρότητας κλίμακας Β και Γ ισχύουν για το μέταλλο 0,020 μέσα. (0,508 χιλ.) και στο πάχος, και τις τιμές σκληρότητας κλίμακας 30-τ ισχύστε για το μέταλλο 0,012 μέσα. (0,305 χιλ.) και στο πάχος.
Ο τυποποιημένος προσδιορισμός Δ καθόρισε στην πράξη το Β 601
Διαστάσεις τελών στελεχών ASME B16.9 (χιλ.)
|
Ονομαστικό μέγεθος σωλήνων (Ίντσα) |
Εξωτερικό Dia. από το βαρέλι | Μήκος (f) | Ακτίνα (ρ) | Διάμετρος (ζ) | ||
| Λ. | Max | Μακροχρόνιο σχέδιο | Σύντομο σχέδιο | |||
| 1/2 | 20.5 | 22.8 | 76 | 51 | 3 | 35 |
| 3/4 | 25.9 | 28.1 | 76 | 51 | 3 | 43 |
| 1 | 32.6 | 35.0 | 102 | 51 | 3 | 51 |
| 1-1/4 | 41.4 | 43.6 | 102 | 51 | 5 | 64 |
| 1-1/2 | 47.5 | 49.9 | 102 | 51 | 6 | 74 |
| 2 | 59.5 | 62.4 | 152 | 64 | 8 | 92 |
| 2-1/2 | 72.2 | 75.3 | 152 | 64 | 8 | 105 |
| 3 | 88.1 | 91.3 | 152 | 64 | 10 | 127 |
| 3-1/2 | 100.8 | 104.0 | 152 | 76 | 10 | 140 |
| 4 | 113.5 | 116.7 | 152 | 76 | 11 | 157 |
| 5 | 140.5 | 144.3 | 203 | 76 | 11 | 186 |
| 6 | 167.5 | 171.3 | 203 | 89 | 13 | 216 |
| 8 | 218.3 | 222.1 | 203 | 102 | 13 | 270 |
| 10 | 272.3 | 277.2 | 254 | 127 | 13 | 324 |
| 12 | 323.1 | 328.0 | 254 | 152 | 13 | 381 |
| 14 | 354.8 | 359.9 | 305 | 152 | 13 | 413 |
| 16 | 405.6 | 411.0 | 305 | 152 | 13 | 470 |
| 18 | 456.0 | 462.0 | 305 | 152 | 13 | 533 |
| 20 | 507.0 | 514.0 | 305 | 152 | 13 | 584 |
| 22 | 558.0 | 565.0 | 305 | 152 | 13 | 641 |
| 24 | 609.0 | 616.0 | 305 | 152 | 13 | 692 |
