Συναρμολογήσεις νικελίου χαλκού
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | Αγκώνας bw 45° L/R ASTM B122 ASME B16.9 |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

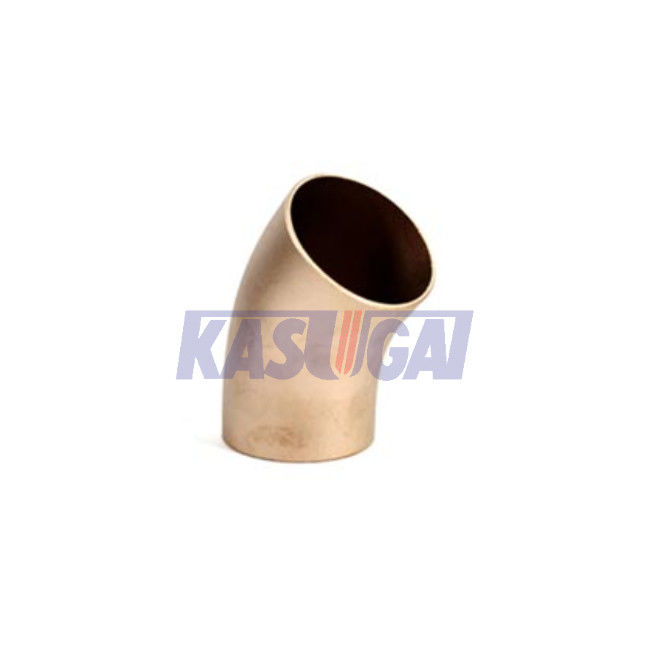

Νικέλιο Buttweld χαλκού ASTM B122 C70600 ASMEB16.9 45 βαθμός μακρύς αγκώνας ακτίνας
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Νικέλιο Buttweld χαλκού ASTM B122 C70600 ASMEB16.9 45 βαθμός μακρύς αγκώνας ακτίνας |
| Τύπος συναρμολογήσεων | Αγκώνας bw 45° L/R |
| Πρότυπα | ASTM B122 |
| Σειρά μεγέθους | 1/2» σε 48» |
| Διαστάσεις | ASME B16.9 |
| Πάχος τοίχων | Sch10S Sch20 STD Sch40 XS Sch80 |
| Βαθμός | 90/10 νικέλιο χαλκού (UNS C70600) |
Χημική σύνθεση ASTM B122 C70600 (%)
| UNS αριθ. | $cu | Νι | PB | Φε, ανώτατο | ΜΝ, ανώτατο | ZN, ανώτατο | Sn | Χρώμιο | Άλλος |
| C70600 | Υπενθύμιση | 9.0-11.0A | 0,05Β | 1.0-1.8 | 1.0 | 1.0Β | — | — | Β |
Ένας χαλκός συν τα στοιχεία με τα συγκεκριμένα όρια, 99.5% λεπτό.
Το Β όταν το προϊόν είναι για τις επόμενες εφαρμογές συγκόλλησης και διευκρινίζεται έτσι από τον αγοραστή, ψευδάργυρος θα είναι 0.50% ανώτατο, θα οδηγήσει 0.02% ανώτατο, το φώσφορο 0.02% ανώτατο, το θείο 0.02% ανώτατο, και τον άνθρακα 0.05% μέγιστο.
Μηχανικές ιδιότητες ASTM B122 C70600
Το 1-πιάτο ΣΗΜΕΙΩΣΕΩΝ είναι γενικά - διαθέσιμος μόνο καθώς hot-rolled (M20) μετριάζει. Οι απαραίτητες ιδιότητες για άλλη μετριάζουν θα συμφωνηθούν σχετικά με μεταξύ τον κατασκευαστή και τον αγοραστή κατά την διάρκεια της τοποθέτησης της διαταγής.
| Προσδιορισμός ιδιοσυγκρασίας | Εκτατή δύναμη (MPaB) | Κατά προσέγγιση Rockwell HardnessC, Δ | ||||
| Κώδικας | Όνομα | Λ. | Max | Κλίμακα Γ | Κλίμακα Β | Επιφανειακό 30-τ |
| M20 | Όπως hot-rolled | 275 | 425 | |||
| H01 | Τέταρτο σκληρό | 350 | 460 | 51-78 | 52-70 | |
| H02 | Κατά το ήμισυ σκληρά | 400 | 495 | 66-81 | 61-72 | |
| H04 | Σκληρά | 490 | 570 | 76-86 | 67-74 | |
| H06 | Πρόσθετος σκληρός | 505 | 585 | 80-88 | 71-77 | |
| H08 | Άνοιξη | 540 | 605 | 83-91 | 72-78 | |
Το Β βλέπει το παράρτημα X1.
Οι τιμές σκληρότητας Γ Rockwell ισχύουν ως εξής: Οι τιμές σκληρότητας κλίμακας Β και Γ ισχύουν για το μέταλλο 0,020 μέσα. (0,508 χιλ.) και στο πάχος, και τις τιμές σκληρότητας κλίμακας 30-τ ισχύστε για το μέταλλο 0,012 μέσα. (0,305 χιλ.) και στο πάχος.
Ο τυποποιημένος προσδιορισμός Δ καθόρισε στην πράξη το Β 601
Μακροχρόνια ακτίνα 45 ASME B16.9 διαστάσεις αγκώνων ο ButtWeld
| NPS | Εξωτερικό Dia. στη λοξότμηση χιλ. ίντσα |
Κέντρο--τέλος χιλ. ίντσα |
| 1/2 | 21.3 0,84 |
16 0,62 |
| 3/4 | 26.7 1.05 |
19 0,75 |
| 1 | 33.4 1.32 |
22 0,88 |
| 1-1/4 | 42.2 1.66 |
25 1.00 |
| 1-1/2 | 48.3 1.90 |
29 1.12 |
| 2 | 60.3 2.38 |
35 1.38 |
| 2-1/2 | 73.0 2.88 |
44 1.75 |
| 3 | 88.9 3.50 |
51 2.00 |
| 3-1/2 | 101.6 4.00 |
57 2.25 |
| 4 | 114.3 4.50 |
64 2.50 |
| 5 | 141.3 5.56 |
79 3.12 |
| 6 | 168.3 6.62 |
95 3.75 |
| 8 | 219.1 8.62 |
127 5.00 |
| 10 | 273.0 10.75 |
159 6.25 |
| 12 | 323.8 12.75 |
190 7.50 |
| 14 | 355.6 14.00 |
222 8.75 |
| 16 | 406.4 16.00 |
254 10.00 |
| 18 | 457.0 18.00 |
286 11.25 |
| 20 | 508.0 20.00 |
318 12.50 |
| 22 | 559.0 22.00 |
343 13.50 |
| 24 | 610.0 24.00 |
381 15.00 |
| 26 | 660.0 26.00 |
406 16.00 |
| 28 | 711.0 28.00 |
438 17.25 |
| 30 | 762.0 30.00 |
470 18.50 |
| 32 | 813.0 32.00 |
502 19.75 |
| 34 | 864.0 34.00 |
533 21.00 |
| 36 | 914.0 36.00 |
565 22.25 |
| 38 | 965.0 38.00 |
600 23.62 |
| 40 | 1016.0 40.00 |
632 24.88 |
| 42 | 1067.0 42.00 |
660 26.00 |
| 44 | 1118.0 44.00 |
695 27.38 |
| 46 | 1168.0 46.00 |
727 28.62 |
| 48 | 1219.0 48.00 |
759 29.88 |
