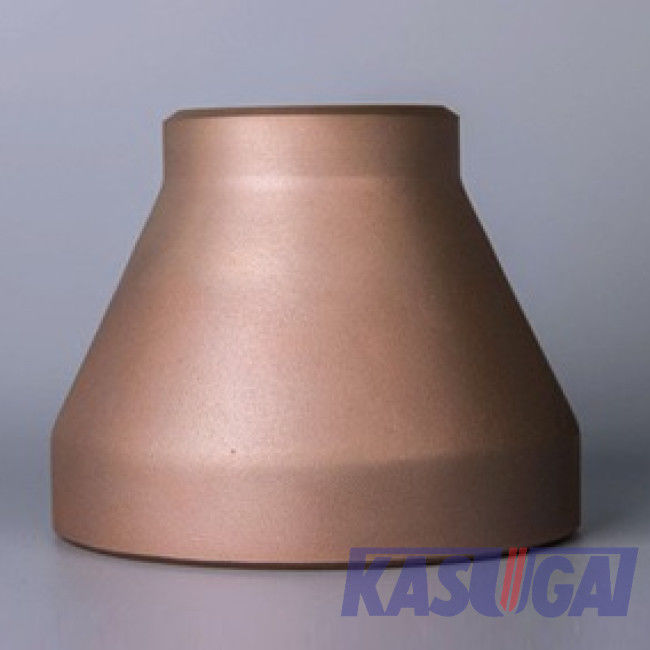

Ομόκεντρος μειωτής C71500 ASME B16.9 συναρμολογήσεων νικελίου χαλκού ASTM B122

Τόπος καταγωγής	Κίνα
Μάρκα	Kasugai
Πιστοποίηση	ISO PED AD2000
Αριθμό μοντέλου	Ομόκεντρος μειωτής ASTM B122 ASME B16.9
Έγγραφο	Βιβλίο του προϊόντος PDF

Λεπτομέρειες προιόντος

Όνομα προϊόντων:

Ομόκεντρος μειωτής νικελίου χαλκού ASTM B122 C71500 ASMEB16.9

Τύπος συναρμολογήσεων:

Ομόκεντρος μειωτής

Σειρά μεγέθους:

3/4" έως 48"

Πρότυπα:

ASTM B122

Βαθμός:

70/30 νικέλιο χαλκού (UNS C71500)

Διαστάσεις:

ASME B16.9

Επισημαίνω:

C71500 συναρμολογήσεις νικελίου χαλκού

Ομόκεντρες συναρμολογήσεις μειωτών ASTM B122

Συναρμολογήσεις νικελίου χαλκού ASTM

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

διαπραγματεύσιμος

Τιμή

διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Πλόιμο Packng

Χρόνος παράδοσης

30 - 60 εργάσιμες ημέρες

Όροι πληρωμής

L/C, T/T

Δυνατότητα προσφοράς

100 τόνοι το μήνα

Περιγραφή προϊόντων

Ομόκεντρος μειωτής νικελίου χαλκού STM B122 C71500 ASMEB16.9

Πληροφορίες προϊόντων

Όνομα προϊόντων	Ομόκεντρος μειωτής νικελίου χαλκού ASTM B122 C71500 ASMEB16.9
Τύπος συναρμολογήσεων	Ομόκεντρος μειωτής
Πρότυπα	ASTM B122
Σειρά μεγέθους	3/4» σε 48»
Διαστάσεις	ASME B16.9
Βαθμός	70/30 νικέλιο χαλκού (UNS C71500)

Χημική σύνθεση ASTM B122 C71500 (%)

UNS αριθ.	$cu	Νι	PB	Φε, ανώτατο	ΜΝ, ανώτατο	ZN, ανώτατο	Sn	Χρώμιο	Άλλος
C71500	Υπόλοιπο	29.0-33.0A	0,05^Β	0.4-1.0	1.0	1.0^Β	—	—	Β

^Ένας χαλκός συν τα στοιχεία με τα συγκεκριμένα όρια, 99.5% λεπτό.

^{Το Β} όταν το προϊόν είναι για τις επόμενες εφαρμογές συγκόλλησης και διευκρινίζεται έτσι από τον αγοραστή, ψευδάργυρος θα είναι 0.50% ανώτατο, θα οδηγήσει 0.02% ανώτατο, το φώσφορο 0.02% ανώτατο, το θείο 0.02% ανώτατο, και τον άνθρακα 0.05% μέγιστο.

Μηχανικές ιδιότητες ASTM B122 C71500

Το 1-πιάτο ΣΗΜΕΙΩΣΕΩΝ είναι γενικά - διαθέσιμος μόνο καθώς hot-rolled (M20) μετριάζει. Οι απαραίτητες ιδιότητες για άλλη μετριάζουν θα συμφωνηθούν σχετικά με μεταξύ τον κατασκευαστή και τον αγοραστή κατά την διάρκεια της τοποθέτησης της διαταγής.

Προσδιορισμός ιδιοσυγκρασίας		Εκτατή δύναμη (MPaB)		Κατά προσέγγιση Rockwell HardnessC^{, Δ}
Κώδικας	Όνομα	Λ.	Max	Κλίμακα Γ	Κλίμακα Β	Επιφανειακό 30-τ
M20	Όπως hot-rolled	310	450
H01	Τέταρτο σκληρό	400	495		67-81	61-71
H02	Κατά το ήμισυ σκληρά	455	550		76-85	67-74
H04	Σκληρά	515	605		83-89	72-76
H06	Πρόσθετος σκληρός	550	635		85-91	73-77
H08	Άνοιξη	580	650		87-91	74-77

^{Το Β} βλέπει το παράρτημα X1.

Οι τιμές σκληρότητας ^Γ Rockwell ισχύουν ως εξής: Οι τιμές σκληρότητας κλίμακας Β και Γ ισχύουν για το μέταλλο 0,020 μέσα. (0,508 χιλ.) και στο πάχος, και τις τιμές σκληρότητας κλίμακας 30-τ ισχύστε για το μέταλλο 0,012 μέσα. (0,305 χιλ.) και στο πάχος.

Ο τυποποιημένος προσδιορισμός ^Δ καθόρισε στην πράξη το Β 601

Ομόκεντρες/εκκεντρικές διαστάσεις μειωτών ASME B16.9 (χιλ.)

Ομόκεντρος μειωτής C71500 ASME B16.9 συναρμολογήσεων νικελίου χαλκού ASTM B122 0

Οι μειωτές χρησιμοποιούνται συχνά όταν θέλουν να μειώσουν οι σχεδιαστές σωληνώσεων τη διάμετρο ενός ευθέος τρεξίματος του σωλήνα. Υπάρχουν δύο μορφές των τυποποιημένων μειωτών διαθέσιμων σε ASME B16.9: Ομόκεντρος – έχοντας μια κοινή κεντρική γραμμή Εκκεντρικός μειωτής – που έχει αντισταθμίσει τις κεντρικές γραμμές.

NPS	O.D Λ χιλ. ίντσα	O.D S χιλ. ίντσα	Χ χιλ. ίντσα
3/4 X 1/2	26.7 1.05	21.3 0,84	38 1.50
3/4 X 3/8	26.7 1.05	17.3 0,68	38 1.50
1 X 3/4	33.4 1.32	26.7 1.05	51 2.00
1 X 1/2	33.4 1.32	21.3 0,84	51 2.00
1-1/4 X 1	42.2 1.66	33.4 1.32	51 2.00
1-1/4 X 3/4	42.2 1.66	26.7 1.05	51 2.00
1-1/4 X 1/2	42.2 1.66	21.3 0,84	51 2.00
1-1/2 X 1-1/4	48.3 1.90	42.2 1.66	64 2.50
1-1/2 X 1	48.3 1.90	33.4 1.32	64 2.50
1-1/2 X 3/4	48.3 1.90	26.7 1.05	64 2.50
1-1/2 X 1/2	48.3 1.90	21.3 0,84	64 2.50
2 X 1-1/2	60.3 2.38	48.3 1.90	76 3.00
2 X 1-1/4	60.3 2.38	42.2 1.66	76 3.00
2 X 1	60.3 2.38	33.4 1.32	76 3.00
2 X 3/4	60.3 2.38	26.7 1.05	76 3.00
2-1/2 X 2	73.0 2.88	60.3 2.38	89 3.50
2-1/2 X 1-1/2	73.0 2.88	48.3 1.90	89 3.50
2-1/2 X 1-1/4	73.0 2.88	42.2 1.66	89 3.50
2-1/2 X 1	73.0 2.88	33.4 1.32	89 3.50
3 X 2-1/2	88.9 3.50	73.0 2.88	89 3.50
3 X 2	88.9 3.50	60.3 2.38	89 3.50
3 X 1-1/2	88.9 3.50	48.3 1.90	89 3.50
3 X 1-1/4	88.9 3.50	42.2 1.66	89 3.50
3-1/2 X 3	101.6 4.00	88.9 3.50	102 4.00
3-1/2 X 2-1/2	101.6 4.00	73.0 2.88	102 4.00
3-1/2 X 2	101.6 4.00	60.3 2.38	102 4.00
3-1/2 X 1-1/2	101.6 4.00	48.3 1.90	102 4.00
3-1/2 X 1-1/4	101.6 4.00	42.2 1.66	102 4.00
4 X 3-1/2	114.3 4.50	101.6 4.00	102 4.00
4 X 3	114.3 4.50	88.9 3.50	102 4.00
4 X 2-1/2	114.3 4.50	73.0 2.88	102 4.00
4 X 2	114.3 4.50	60.3 2.38	102 4.00
4 X 1-1/2	114.3 4.50	48.3 1.90	102 4.00
5 X 4	141.3 5.56	114.3 4.50	127 5.00
5 X 3-1/2	141.3 5.56	101.6 4.00	127 5.00
5 X 3	141.3 5.56	88.9 3.50	127 5.00
5 X 2-1/2	141.3 5.56	73.0 2.88	127 5.00
5 X 2	141.3 5.56	60.3 2.38	127 5.00
6 X 5	168.3 6.62	141.3 5.56	140 5.50
6 X 4	168.3 6.62	114.3 4.50	140 5.50
6 X 3-1/2	168.3 6.62	101.6 4.00	140 5.50
6 X 3	168.3 6.62	88.9 3.50	140 5.50
6 X 2-1/2	168.3 6.62	73.0 2.88	140 5.50
8 X 6	219.1 8.62	168.3 6.62	152 6.00
8 X 5	219.1 8.62	141.3 5.56	152 6.00
8 X 4	219.1 8.62	114.3 4.50	152 6.00
8 X 3-1/2	219.1 8.62	101.6 4.00	152 6.00
10 X 8	273.0 10.75	219.1 8.62	178 7.00
10 X 6	273.0 10.75	168.3 6.62	178 7.00
10 X 5	273.0 10.75	141.3 5.56	178 7.00
10 X 4	273.0 10.75	114.3 4.50	178 7.00
12 X 10	323.8 12.75	273.0 10.75	203 8.00
12 X 8	323.8 12.75	219.1 8.62	203 8.00
12 X 6	323.8 12.75	168.3 6.62	203 8.00
12 X 5	323.8 12.75	141.3 5.56	203 8.00
X12 14	355.6 14.00	323.8 12.75	330 13.00
14 X 10	355.6 14.00	273.0 10.75	330 13.00
14 X 8	355.6 14.00	219.1 8.62	330 13.00
14 X 6	355.6 14.00	168.3 6.62	330 13.00
16 X 14	406.4 16.00	355.6 14.00	356 14.00
X12 16	406.4 16.00	323.8 12.75	356 14.00
16 X 10	406.4 16.00	273.0 10.75	356 14.00
16 X 8	406.4 16.00	219.1 8.62	356 14.00
18 X 16	457 18.00	406.4 16.00	381 15.00
18 X 14	457 18.00	355.6 14.00	381 15.00
X12 18	457 18.00	323.8 12.75	381 15.00
18 X 10	457 18.00	273.0 10.75	381 15.00
20 X 18	508 20.00	457 18.00	508 20.00
20 X 16	508 20.00	406.4 16.00	508 20.00
20 X 14	508 20.00	355.6 14.00	508 20.00
X12 20	508 20.00	323.8 12.75	508 20.00
22 X 20	559 22.00	508 20.00	508 20.00
22 X 18	559 22.00	457 18.00	508 20.00
22 X 16	559 22.00	406.4 16.00	508 20.00
22 X 14	559 22.00	355.6 14.00	508 20.00
24 X 22	610 24.00	559 22.00	508 20.00
24 X 20	610 24.00	508 20.00	508 20.00
24 X 18	610 24.00	457 18.00	508 20.00
24 X 16	610 24.00	406.4 16.00	508 20.00
26 X 24	660 26.00	610 24.00	610 24.00
26 X 22	660 26.00	559 22.00	610 24.00
26 X 20	660 26.00	508 20.00	610 24.00
26 X 18	660 26.00	457 18.00	610 24.00
28 X 26	711 28.00	660 26.00	610 24.00
28 X 24	711 28.00	610 24.00	610 24.00
28 X 20	711 28.00	508 20.00	610 24.00
28 X 18	711 28.00	457 18.00	610 24.00
30 X 28	762 30.00	711 28.00	610 24.00
30 X 26	762 30.00	660 26.00	610 24.00
30 X 24	762 30.00	610 24.00	610 24.00
30 X 20	762 30.00	508 20.00	610 24.00
32 X 30	813 32.00	762 30.00	610 24.00
32 X 28	813 32.00	711 28.00	610 24.00
32 X 26	813 32.00	660 26.00	610 24.00
32 X 24	813 32.00	610 24.00	610 24.00
34 X 32	864 34.00	813 32.00	610 24.00
34 X 30	864 34.00	762 30.00	610 24.00
34 X 26	864 34.00	660 26.00	610 24.00
34 X 24	864 34.00	610 24.00	610 24.00
36 X 34	914 36.00	864 34.00	610 24.00
36 X 32	914 36.00	813 32.00	610 24.00
36 X 30	914 36.00	762 30.00	610 24.00
36 X 26	914 36.00	660 26.00	610 24.00
36 X 24	914 36.00	610 24.00	610 24.00
38 X 36	965 38.00	914 36.00	610 24.00
38 X 34	965 38.00	864 34.00	610 24.00
38 X 32	965 38.00	813 32.00	610 24.00
38 X 30	965 38.00	762 30.00	610 24.00
38 X 28	965 38.00	711 28.00	610 24.00
38 X 26	965 38.00	660 26.00	610 24.00
40 X 38	1016 40.00	965 38.00	610 24.00
40 X 36	1016 40.00	914 36.00	610 24.00
40 X 34	1016 40.00	864 34.00	610 24.00
40 X 32	1016 40.00	813 32.00	610 24.00
40 X 30	1016 40.00	762 30.00	610 24.00
42 X 40	1067 42.00	1016 40.00	610 24.00
42 X 38	1067 42.00	965 38.00	610 24.00
42 X 36	1067 42.00	914 36.00	610 24.00
42 X 34	1067 42.00	864 34.00	610 24.00
42 X 32	1067 42.00	813 32.00	610 24.00
42 X 30	1067 42.00	711 28.00	610 24.00
44 X 42	1118 44.00	1067 42.00	610 24.00
44 X 40	1118 44.00	1016 40.00	610 24.00
44 X 38	1118 44.00	965 38.00	610 24.00
44 X 36	1118 44.00	914 36.00	610 24.00
46 X 44	1168 46.00	1118 44.00	711 28.00
46 X 42	1168 46.00	1067 42.00	711 28.00
46 X 40	1168 46.00	1016 40.00	711 28.00
46 X 38	1168 46.00	965 38.00	711 28.00
48 X 46	1219 48.00	1168 46.00	711 28.00
48 X 44	1219 48.00	1118 44.00	711 28.00
48 X 42	1219 48.00	1067 42.00	711 28.00
48 X 40	1219 48.00	1016 40.00	711 28.00

*NPS: Ονομαστικό μέγεθος σωλήνων O.D Λ: Εξωτερική διάμετρος στη λοξότμηση, μεγάλο τέλος O.D S: Εξωτερική διάμετρος στη λοξότμηση, μικρό τέλος Χ: Κέντρο--τέλος.
