| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ASTM A420 ASME B16.11 Σφυρήλατο ανθρακοχάλυβα υψηλής πίεσης 90 μοιρών αγκώνα με σπείρωμα (THD) |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

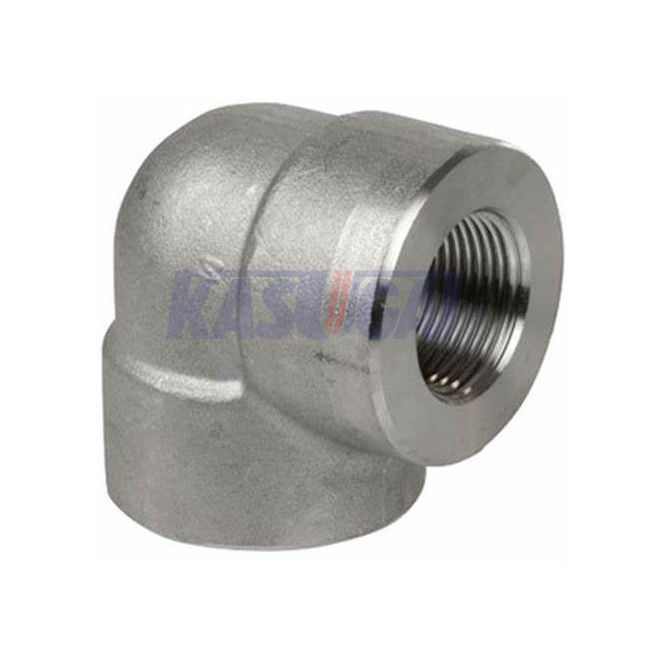

Σφυρηλατημένος χάλυβας άνθρακα ASTM A420 ASME B16.11 υψηλή πίεση 90 περασμένος κλωστή βαθμός αγκώνας (THD)
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Σφυρηλατημένος χάλυβας άνθρακα ASTM A420 ASME B16.11 υψηλή πίεση 90 περασμένος κλωστή βαθμός αγκώνας (THD) |
| Σειρά μεγέθους | 1/8 «σε 4» |
| Τύπος νημάτων | ASME B1.20.1 |
| Διαστάσεις | ASME B16.11 |
| Πρότυπα | ASTM A420 |
| Κατηγορία πίεσης | Κατηγορία 2000, 3000, 6000 |
ASTM A234 που εγκαθιστά τη χημική σύνθεση (%)
| Si | S | ΜΝ | Π | Γ | Mo | Χρώμιο | Νι | $cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
Οι διαστάσεις ASME B16.11 90° πέρασαν κλωστή στον αγκώνα (THD) (χιλ.)
Το τεχνικό σχέδιο του αγκώνα 90° ASME B16.11 με NPT τις περασμένες κλωστή άκρες.
| NPS | Α 2000# |
Α 3000# |
Α 6000# |
Χ 2000# |
Χ 3000# |
Χ 6000# |
| 1/8» | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4» | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8» | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2» | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4» | 33 | 38 | 44 | 38 | 46 | 56 |
| 1» | 38 | 44 | 51 | 46 | 56 | 62 |
| 11/4» | 44 | 51 | 60 | 56 | 62 | 75 |
| 11/2» | 51 | 60 | 64 | 62 | 75 | 84 |
| 2» | 60 | 64 | 83 | 75 | 84 | 102 |
| 21/2» | 76 | 83 | 95 | 92 | 102 | 121 |
| 3» | 86 | 95 | 106 | 109 | 121 | 146 |
| 4» | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | Γ 2000# |
Γ 3000# |
Γ 6000# |
Β | Λ2 |
| 1/8» | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4» | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8» | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2» | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4» | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1» | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 11/4» | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 11/2» | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2» | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 21/2» | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3» | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4» | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
Γενικές σημειώσεις: οι διαστάσεις είναι όλες στο χιλιοστόμετρο
Σημείωση: Α: κέντρο--τέλος του περασμένου κλωστή αγκώνα Χ: εξωτερική διάμετρος της ζώνης Γ: ελάχιστο πάχος τοίχων Β: ελάχιστο μήκος του τέλειου μήκους Λ2: μήκος του χρήσιμου νήματος.
