Περασμένοι κλωστή δακτύλιοι ανοξείδωτου

Name: Περασμένοι κλωστή δακτύλιοι ανοξείδωτου
Brand: Kasugai Shanghai Co., Ltd.
SKU: AISI 304 ISO 49-1994(E) CL150 Χυτό νήμα από ανοξείδωτο χάλυβα
Availability: InStock

Λεπτομέρειες προιόντος

Τόπος καταγωγής: Κίνα

Μάρκα: KASUGAI

Πιστοποίηση: ISO-9001; PED; AD 2000

Αριθμό μοντέλου: AISI 304 ISO 49-1994(E) CL150 Χυτό νήμα από ανοξείδωτο χάλυβα

Έγγραφο: Βιβλίο του προϊόντος PDF

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: Για να συζητηθεί

Τιμή: PER BASE MATERIAL PRICE

Συσκευασία λεπτομέρειες: Πλόιμη συσκευασία

Χρόνος παράδοσης: 60 ΗΜΕΡΕΣ ΓΙΑ ΕΝΑ ΕΜΠΟΡΕΥΜΑΤΟΚΙΒΩΤΙΟ

Όροι πληρωμής: L / Γ, Τ/Τ

Δυνατότητα προσφοράς: 100 ΤΟΝΟΙ/ΜΗΝΑΣ

Πάρτε την καλύτερη τιμή

Επικοινωνήστε Τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                      Περασμένοι κλωστή δακτύλιοι ανοξείδωτου, Κοχλιοτομημένες τοποθετήσεις σωληνώσεων SS, Δακτύλιοι ανοξείδωτου MSS SP-114


Όνομα προϊόντων:	AISI 304 ISO 49-1994(E) CL150 Χυτό νήμα από ανοξείδωτο χάλυβα	Σειρά μεγέθους:	1/8» σε 4»
Τύποι νημάτων:	ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259	Κατηγορία πίεσης:	150
Πρότυπα:	ASTM A351 (CF8, CF8M), JIS(SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L),	Διαστάσεις:	ISO 49-1994(E), MSS SP-114

Όνομα προϊόντων:	AISI 304 ISO 49-1994(E) CL150 Χυτό νήμα από ανοξείδωτο χάλυβα
Σειρά μεγέθους:	1/8» σε 4»
Τύποι νημάτων:	ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259
Κατηγορία πίεσης:	150
Πρότυπα:	ASTM A351 (CF8, CF8M), JIS(SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L),
Διαστάσεις:	ISO 49-1994(E), MSS SP-114

Περιγραφή

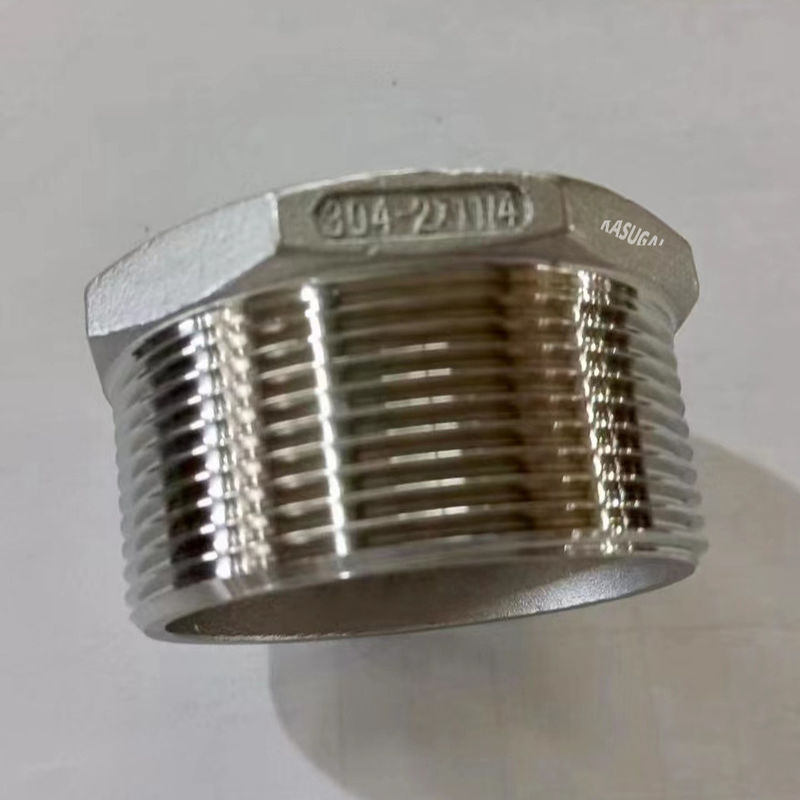

Περασμένοι κλωστή δακτύλιοι ανοξείδωτου

Χυτός δακτύλιος νημάτων AISI 304 ISO 49-1994 (Ε) CL150 ανοξείδωτο

Πληροφορίες προϊόντων

Όνομα προϊόντων	Χυτός δακτύλιος νημάτων AISI 304 ISO 49-1994 (Ε) CL150 ανοξείδωτο
Τύποι νημάτων	ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259
Διαστάσεις	ISO 49-1994 (Ε), MSS SP-114, ANSI B16.3
Σειρά μεγέθους	1/8» σε 4»
Κατηγορία πίεσης	Κατηγορία 150
Υλικά	ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L)

Διαστάσεις του ISO 49-1994 του δακτυλίου (χιλ.)

Τα πλάτη στα επίπεδα, s, αφήνονται στην κρίση του κατασκευαστή.

Περασμένοι κλωστή δακτύλιοι ανοξείδωτου 0

Μεγέθη συναρμολογήσεων (ίντσες)	Σχέδια	Διαστάσεις (χιλ.)		Τοποθέτηση των μηκών (χιλ.)
Μεγέθη συναρμολογήσεων (ίντσες)	Σχέδια	α	β	ζ
¼ × ⅛	Ι	20	—	13
⅜ × ⅛	ΙΙ	20	—	13
⅜ × ¼	Ι	20	—	10
½ × ⅛	ΙΙ	24	—	17
½ × ¼	ΙΙ	24	—	14
½ × ⅜	Ι	24	—	14
¾ × ¼	ΙΙ	26	—	16
¾ × ⅜	ΙΙ	26	—	16
¾ × ½	Ι	26	—	13
1 × ¼	ΙΙ	29	—	19
1 × ⅜	ΙΙ	29	—	19
1 × ½	ΙΙ	29	—	16
1 × ¾	Ι	29	—	14
1 ¼ × ⅜	ΙΙ	31	—	21
1 ¼ × ½	ΙΙ	31	—	18
1 ¼ × ¾	ΙΙ	31	—	16
1 ¼ ×1	Ι	31	—	14
(1 ½ × ⅜)	ΙΙ	31	—	21
1 ½ × ½	ΙΙ	31	—	18
1 ½ × ¾	ΙΙ	31	—	16
1 ½ ×1	ΙΙ	31	—	14
1 ½ ×1 ¼	Ι	31	—	12
2 × ½	ΙΙΙ	35	48	35
2 × ¾	ΙΙΙ	35	48	33
2 ×1	ΙΙ	35	—	18
2 ×1 ¼	ΙΙ	35	—	16
2 ×1 ½	ΙΙ	35	—	16
2 ½ ×1	ΙΙΙ	40	54	37
2 ½ ×1 ¼	ΙΙΙ	40	54	35
2 ½ ×1 ½	ΙΙ	40	—	21
2 ½ ×2	ΙΙ	40	—	16
3 ×1	ΙΙΙ	44	59	42
3 ×1 ¼	ΙΙΙ	44	59	40
3 ×1 ½	ΙΙΙ	44	59	40
3 ×2	ΙΙ	44	—	20
3 ×2 ½	ΙΙ	44	—	17
4 ×2	ΙΙΙ	51	69	45
4 ×2 ½	ΙΙΙ	51	69	42
4 ×3	ΙΙ	51	—	21
