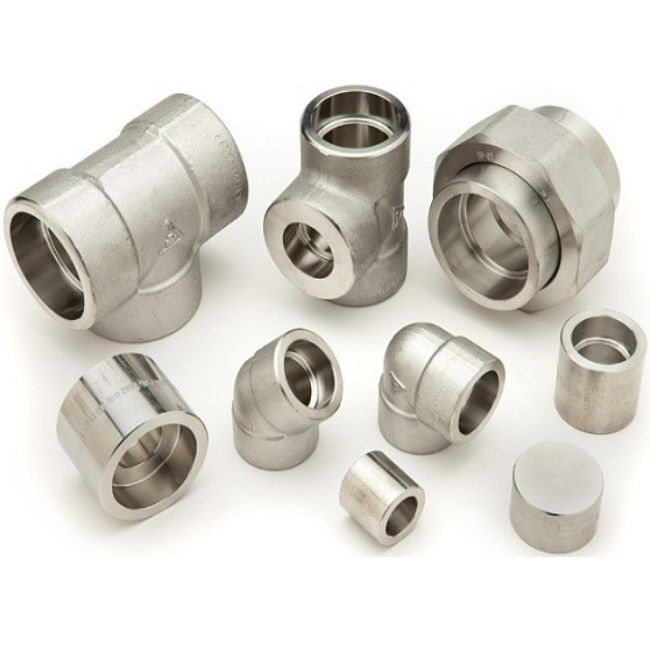

Σφυρηλατημένο Ansi B16.11 συναρμολογήσεων ASTM A234/A420/A105 χάλυβα άνθρακα

Σφυρηλατημένες συναρμολογήσεις χάλυβα άνθρακα Ansi ASTM A234/A420/A105 B16.11

Πληροφορίες προϊόντων

ASTM A234 που εγκαθιστά τη χημική σύνθεση (%)

ASTM A420 που εγκαθιστά τη χημική σύνθεση (%)

ASTM A105 που εγκαθιστά τη χημική σύνθεση (%)

Mss-SP-75 εγκατάσταση της χημικής σύνθεσης (%)

Σφυρηλατημένος εναντίον των συναρμολογήσεων Buttweld

Οι σφυρηλατημένες συναρμολογήσεις χρησιμοποιούνται για τα συστήματα σωληνώσεων κάτω από 2 ή 4 ίντσες στη διάμετρο (4 ″ για τις συναρμολογήσεις 2000#/3000#, 2 ″ για τις συναρμολογήσεις 6000#/9000#), ενώ buttweld οι συναρμολογήσεις χρησιμοποιούνται για τη διοχέτευση με σωλήνες μεγαλύτερων διαμέτρων.

Οι δύο κύριοι τύποι σφυρηλατημένων συναρμολογήσεων είναι οι αποκαλούμενες συναρμολογήσεις συγκόλλησης υποδοχών (που συνδέονται με τους σωλήνες με τις συγκολλήσεις λωρίδων) και κοχλιοτομημένα εξαρτήματα (ο σωλήνας βιδώνεται επάνω στη συναρμολόγηση).

Το ASME B16.11, MSS SP 75, MSS SP 83, σφυρηλατημένες κάλυψη συναρμολογήσεις προδιαγραφών MSS SP 95 (συγκόλληση υποδοχών και κοχλιοτομημένος) για να εγκαταστήσει τον άνθρακα ASME B36.10 και ASME B36.19, το κράμα, τους σωλήνες κραμάτων ανοξείδωτου και νικελίου μικρού άντεξε το μέγεθος.

Οι σφυρηλατημένες συναρμολογήσεις κατασκευάζονται από τους στερεούς φραγμούς του χάλυβα, οι οποίοι επεξεργάζονται στη μηχανή για να λάβουν την τελική απαραίτητη μορφή μέσα στις ανοχές που τίθενται από τις εφαρμόσιμες προδιαγραφές προαναφερθείσες. Αυτό είναι διαφορετικό από τις συναρμολογήσεις buttweld, οι οποίες κατασκευάζονται από την κοπή, κάμπτοντας και διαμορφώνοντας τους χωρίς συγκόλληση ή ενωμένους στενά σωλήνες χάλυβα.

Σφυρηλατημένοι τύποι συναρμολογήσεων

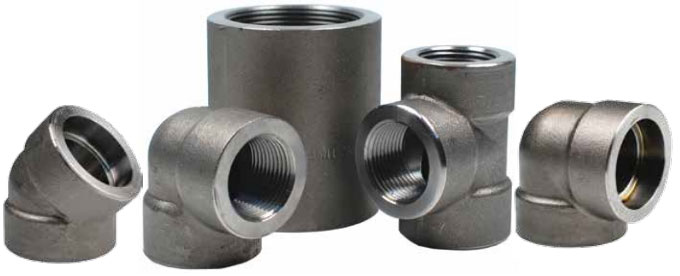

Η συγκόλληση υποδοχών και τα κοχλιοτομημένα εξαρτήματα είναι διαθέσιμες στις πολλαπλάσιες μορφές (αγκώνες, γράμματα Τ, καλύμματα, προσαρμοστές, συζεύξεις, κ.λπ.), τα μεγέθη (άντεξε τα μεγέθη μεταξύ 1/8 και 4 ιντσών, και τις εκτιμήσεις ως 2000#, 3000#, 6000#, 9000#) και τους υλικούς βαθμούς (ο πιό κοινός είναι ASTM A105, ASTM A350 LF1/2/3/6 για τις χαμηλός-θερμοκρασίες, ASTM 182 για τις διαβρωτικές, υψηλής θερμοκρασίας εφαρμογές). Η κατηγορία της συναρμολόγησης αντιπροσωπεύει τη μέγιστη πίεση που η συσκευή μπορεί να αντισταθεί.

Η κατηγορία 3000 συναρμολογήσεις χρησιμοποιείται για τους σωλήνες στο πρόγραμμα 80/XS Κατηγορία 6000 για τους σωλήνες Sch. 160 Κατηγορία 9000 συναρμολογήσεις για τους σωλήνες με το μεγαλύτερο πάχος τοίχων (XXS).

Σφυρηλατημένος αγκώνας 45/90 βαθμοί

Οι σφυρηλατημένοι αγκώνες χρησιμοποιούνται για να αλλάξουν την κατεύθυνση του συστήματος σωληνώσεων από 45 ή 90 βαθμούς. Οι σφυρηλατημένοι αγκώνες κατασκευάζονται σύμφωνα με ASME B16.11 στους διάφορους υλικούς βαθμούς, είτε με τη συγκόλληση υποδοχών είτε τις περασμένες κλωστή συνδέσεις σωλήνων. Ένας ειδικός τύπος είναι ο αποκαλούμενος «αγκώνας οδών».

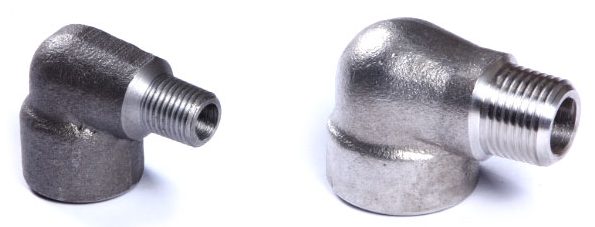

Σφυρηλατημένοι βαθμοί αγκώνων 45 και 90, αγκώνας οδών.

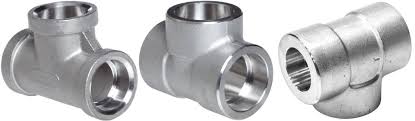

Σφυρηλατημένο γράμμα Τ (ίσος/μείωση)

Τα σφυρηλατημένα γράμματα Τ χρησιμοποιούνται για να διακλαδιστούν ένας σωλήνας σε 90 βαθμούς. Τα γράμματα Τ μπορούν να είναι ευθέα (ίσος) ή μειώνοντας.

Τα σφυρηλατημένα γράμματα Τ ASME B16.11 είναι διαθέσιμα με τη συγκόλληση υποδοχών ή τις περασμένες κλωστή συνδέσεις (NPT ή BSP). Οι διαστάσεις των σφυρηλατημένων γραμμάτων Τ καλύπτονται από το MSS SP 75 και τις προδιαγραφές ASME B16.11.

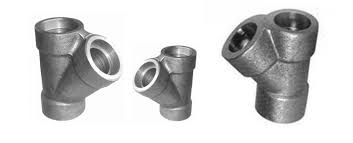

Σφυρηλατημένη πλευρική επέκταση

Τα σφυρηλατημένα laterals χαρακτηρίζουν μια μορφή Υ και χρησιμοποιούνται για να διακλαδιστούν ένας σωλήνας σε 30 βαθμούς (ή τις διαφορετικές γωνίες, σύμφωνα με τις προδιαγραφές σωληνώσεων).

Σφυρηλατημένο βούλωμα (κύκλος, που τακτοποιούνται, δεκαεξαδικό)

Τα σφυρηλατημένα βουλώματα είναι διαθέσιμα με ένα στρογγυλό, τακτοποιημένο ή εξαγωνικό κεφάλι και χρησιμοποιούνται στους τυφλούς σωλήνες.

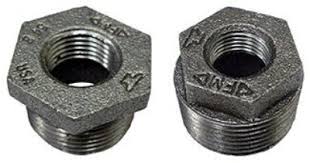

Δακτύλιοι

Οι εξαγωνικοί δακτύλιοι κατασκευάζονται σύμφωνα με ASME B16.11 και χρησιμοποιούνται για να ενώσουν δύο περασμένα κλωστή στοιχεία ενός διαφορετικού μεγέθους.

Συζεύξεις (μισός, πλήρης)

Οι συζεύξεις είναι σφυρηλατημένες συναρμολογήσεις που κατασκευάζονται σύμφωνα με ASME B16.11 και χρησιμοποιούνται για να ενώσουν τους σωλήνες.

Είναι διαθέσιμοι σε μισό ή το φυσικό μέγεθος και με τη συγκόλληση υποδοχών ή τις περασμένες κλωστή συνδέσεις (ή έναν συνδυασμό των δύο για τις ειδικές εφαρμογές σωληνώσεων).

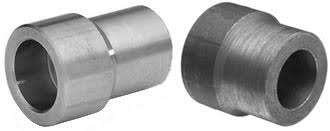

Μειωτές και ένθετα μειωτών

Οι μειωτές είναι διαθέσιμοι σε δύο κύριους τύπους, αποκαλούμενους 1 και 2. Χρησιμοποιούνται για να συνδέσουν τους σωλήνες και να μειώσουν άντεξαν το μέγεθος.

Ένωση

Οι ενώσεις είναι διαθέσιμες στο αρσενικό στο θηλυκό, το θηλυκό στους θηλυκούς τύπους, lug το καρύδι, και το σχέδιο Rockwood. Οι Ενώσεις συμμορφώνονται με τα πρότυπα MSS SP 83.

Προϊστάμενος συγκόλλησης

ΣΥΓΚΟΛΛΗΣΗ ΥΠΟΔΟΧΩΝ ΕΝΑΝΤΙΟΝ ΤΩΝ ΚΟΧΛΙΟΤΟΜΗΜΕΝΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

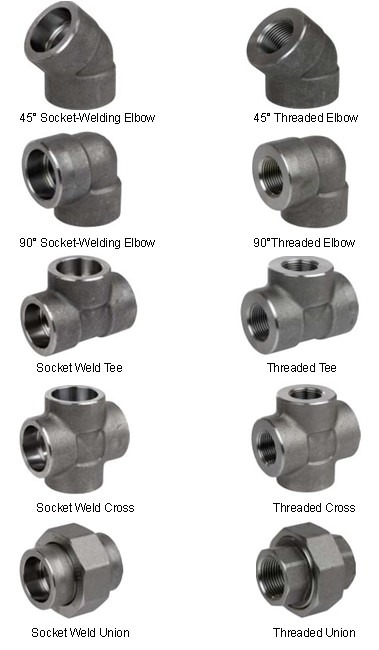

Οι σφυρηλατημένες B16.11 συναρμολογήσεις ASME είναι διαθέσιμες με δύο τύπους συνδέσεων τελών, οι οποίοι καλούνται «συγκόλληση υποδοχών» και «κοχλιοτομούνται» (παρουσιασμένος στην εικόνα).

ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ ΣΥΓΚΟΛΛΗΣΗΣ ΥΠΟΔΟΧΩΝ

Οι συναρμολογήσεις συγκόλλησης υποδοχών χρησιμοποιούνται για τις εφαρμογές όπου οι ισχυρές και μακράς διαρκείας συνδέσεις απαιτούνται. Οι συναρμολογήσεις συγκόλλησης υποδοχών είναι πολύ αξιόπιστες αλλά είναι χρονοβόρες να εγκαταστήσουν σε ένα σύστημα σωληνώσεων (λόγω του βαριού φόρτου εργασίας που προκαλείται από τις διαδικασίες ένωσης στα μικρά μέρη).

Οι συναρμολογήσεις συγκόλλησης υποδοχών είναι διαθέσιμες στα μεγέθη από το 1/8 έως 4 ίντσες και στις κατηγορίες μεταξύ 2000# και 9000#.

Οι χαρακτηριστικές εφαρμογές για τις συναρμολογήσεις συγκόλλησης υποδοχών είναι:

• Ατμός
• Εκρηκτικά ρευστά και αέρια
• Οξέα και τοξικά ρευστά
• Μακροχρόνια υπηρεσία/ανθεκτικές εγκαταστάσεις

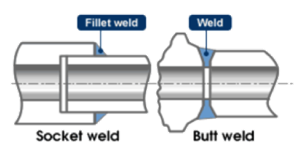

Συγκόλληση λωρίδων εναντίον της συγκόλλησης άκρης: μια σύνδεση συγκόλλησης άκρης καλύπτει τα κενά μεταξύ δύο συσκευών, οι οποίες είναι λοξευμένες σε 30 βαθμούς.

ΚΟΧΛΙΟΤΟΜΗΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ

Τα κοχλιοτομημένα εξαρτήματα χρησιμοποιούνται για τα λιγότερο-κρίσιμα συστήματα σωληνώσεων, όπως η διανομή νερού, πυροπροστασία, και δροσίζοντας, ή για τις χαμηλής πιέσεως εγκαταστάσεις μη υποκείμενες στη δόνηση, την επιμήκυνση και τις κάμπτοντας δυνάμεις. Οι κοχλιοτομημένες τοποθετήσεις σωληνώσεων δεν είναι ταιριαγμένες για τα ρευστά με τις συνεχώς μεταβαλλόμενες θερμοκρασίες, δεδομένου ότι οι ξαφνικές αλλαγές μπορούν να ραγίσουν τη σύνδεση.

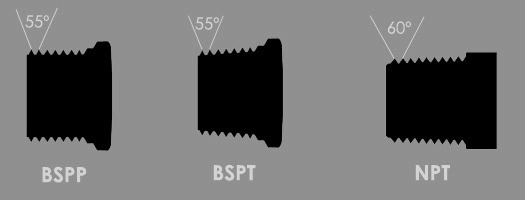

Οι δύο σημαντικοί τύποι νημάτων είναι το BSP και NPT, οι οποίοι δεν είναι συμβατός με άλλο:

Συναρμολογήσεις BSP

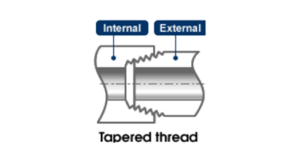

BSP σημαίνει το «βρετανικό τυποποιημένο σωλήνα» και μπορεί να διαιρεθεί περαιτέρω σε παράλληλες) παραλλαγές BSPT (που εκλεπτύνονται) και BSPP (. Τα νήματα έχουν μια γωνία 55° σε αυτήν την περίπτωση. Κοχλιοτομημένα τα BSP εξαρτήματα είναι λιγότερο κοινά από κοχλιοτομημένα τα NPT εξαρτήματα στο πετρέλαιο και τη βιομηχανία φυσικού αερίου

NPT συναρμολογήσεις

NPT αντιπροσωπεύει το «εθνικό σωλήνα που εκλεπτύνεται» και είναι τα κυρίαρχα πρότυπα για τα κοχλιοτομημένα σφυρηλατημένα εξαρτήματα στο πετρέλαιο και τη βιομηχανία φυσικού αερίου. NPT το πέρασμα κλωστής σε βελόνα καλύπτεται από την προδιαγραφή ASME B1.20.1 και είναι βασισμένο στις γωνίες πλευρών νημάτων 60° (εναντίον 55° του τύπου BSP).
