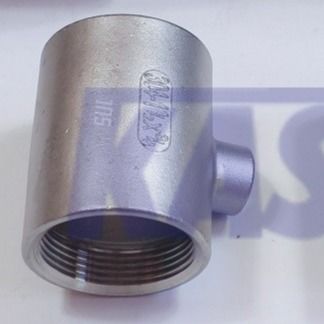

Αίση 304L DIN2618 Ατσάλι από ανοξείδωτο χάλυβα
Πληροφορίες για το προϊόν
Μια σέλα κλάδου από ανοξείδωτο χάλυβα είναι ένας τύπος σωλήνα που χρησιμοποιείται για τη δημιουργία σύνδεσης κλάδου σε έναν υπάρχοντα αγωγό χωρίς την ανάγκη να κόψει στον ίδιο τον σωλήνα.Αυτό το εξαρτήμα είναι συνήθως σχεδιασμένο για να συγκολληθεί ή να κολλήσει στον κύριο αγωγό, παρέχοντας μια έξοδο για τη σύνδεση ενός μικρότερου σωλήνα ή σωλήνα.
Οι σέλες κλάδων από ανοξείδωτο χάλυβα χρησιμοποιούνται συνήθως σε διάφορες βιομηχανίες όπου η αντοχή στη διάβρωση, η αντοχή και η καθαριότητα είναι απαραίτητες, όπως στην επεξεργασία τροφίμων, τη χημική επεξεργασία,Φαρμακευτικά προϊόντα, και επεξεργασία νερού.
| Ονομασία του προϊόντος | Αίση 304L DIN2618 Ατσάλι από ανοξείδωτο χάλυβα |
| Πεδίο μεγέθους | DN20 έως DN300 |
| Δάχος τοίχου | 20,3 mm έως 7,1 mm |
| Προδιαγραφές | ΑISI 304/L/EN1.4307 |
| Τάξη πίεσης | |
| Πρότυπα κατασκευής | DIN EN10253-2 (παλαιό DIN2618) |
| Καταγωγή | Κίνα |
Πρότυπο και υλικά: AISI 304L
Το SAE/ANSI 304 (AISI 304) είναι ο πιο διαδεδομένος και χρησιμοποιούμενος τύπος ανοξείδωτου χάλυβα.ή 304S15 (σύμφωνα με το βρετανικό πρότυπο)Πρόκειται για ένα αυστενίτικο κράμα χρωμίου-νικελίου, το οποίο πρακτικά σημαίνει ότι έχει πολύ υψηλή αντοχή στη διάβρωση.Καθώς το AISI 304 αντέχει σε εξαιρετικά διαβρωτικά περιβάλλοντα και μπορεί να διαμορφωθεί, είναι σχετικά εύκολο να μεταποιηθεί και να συγκολληθεί, είναι πολύ δημοφιλές για ένα ευρύ φάσμα εφαρμογών.
Χημική σύνθεση (%)
| Αξία | C, μέγιστο | Αρ | Mn, μέγιστο | Νι | Π, μέγιστο | S, μέγιστο | Ναι, το μέγιστο |
| ΑΙΣΙ 304 | 0.08 | 18~20 | 2 | 8 με 10.5 | 0.045 | 0.03 | 1 |
| ΑΙΣΙ 304L | 0.03 | 18~20 | 2 | 8 έως 12 | 0.045 | 0.03 | 1 |
AISI 304/L Μηχανικές ιδιότητες
| Μηχανικές ιδιότητες | 304 | 304L |
| Σκληρότητα, Knoop | 138 | 158 |
| Σκληρότητα, Rockwell Β. | 70 | 82 |
| Σκληρότητα, Βίκερς. | 129 | 159 |
| Τρακτική αντοχή, απόλυτη | 505 MPa | 564 MPa |
| Δυνατότητα τράβηξης, απόδοση | 215 MPa | 210 MPa |
| Αμήκρυνση κατά τη διάσπαση | 70% | 58% |
| Μοντέλο ελαστικότητας | 193 έως 200 GPa | 193 έως 200 GPa |
| Επίδραση Charpy | 325 J | 216J |
Διάμετροι της σέλας του κλαδιού DIN2618 (mm)
| DN | d1 (mm) | s (mm) | h (mm) | Βάρος (kg) |
| 20 | 26.9 | 2.3 | 30 | 0.06 |
| 25 | 33.7 | 2.6 | 30 | 0.09 |
| 32 | 42.4 | 2.6 | 35 | 0.13 |
| 40 | 48.3 | 2.6 | 40 | 0.21 |
| 50 | 60.3 | 2.6 | 45 | 0.27 |
| 65 | 76.1 | 2.9 | 50 | 0.45 |
| 80 | 88.9 | 3.2 | 60 | 0.70 |
| 100 | 114.3 | 3.6 | 65 | 1.20 |
| 125 | 139.7 | 4.0 | 85 | 2.10 |
| 150 | 168.3 | 4.5 | 100 | 2.90 |
| 200 | 219.1 | 6.3 | 135 | 6.40 |
| 250 | 273.0 | 6.3 | 150 | 9.80 |
| 300 | 323.9 | 7.1 | 175 | 17.20 |
