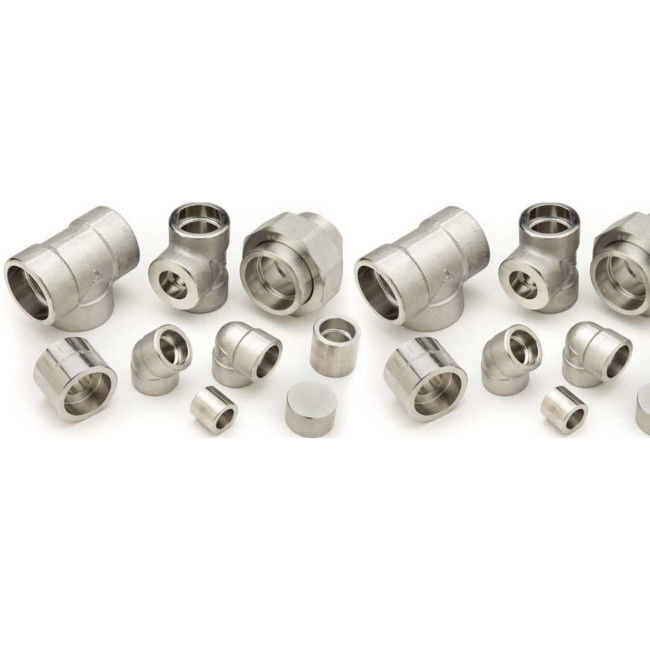

Άνευ ραφής συγκόλληση υψηλών υποδοχών στις κοχλιοτομημένες τοποθετήσεις σωληνώσεων ASME B16.11

Συγκόλληση υψηλών υποδοχών ανοξείδωτου ASME B16.11 & κοχλιοτομημένα εξαρτήματα

Τα πρότυπα ASME B16.11 καλύπτουν τις εκτιμήσεις, τις διαστάσεις, τις ανοχές, το μαρκάρισμα και τις υλικές απαιτήσεις για τα σφυρηλατημένα εξαρτήματα, και υποδοχή-που ενώνουν στενά και κοχλιοτομημένα. Τα κοχλιοτομημένα εξαρτήματα είναι διαθέσιμα στην κατηγορία εκτιμήσεων πίεσης το 2000, 3000, και 6000 Οι συναρμολογήσεις συγκόλλησης υποδοχών είναι διαθέσιμες στην κατηγορία εκτιμήσεων πίεσης 3000, 6000, και 9000. Γενικά, και οι δύο συναρμολογήσεις είναι διαθέσιμες στα μεγέθη (NPS) από 1/8 ″ μέσω 4 ″. Οι υποδοχή-ενώνοντας στενά συναρμολογήσεις ASME B16.11 μπορούν να εφοδιαστούν με μορφές προϊόντων αγκώνα 90°, αγκώνα 45°, σταυρού, γράμματος Τ, σύζευξης, μισής σύζευξης, προϊσταμένου, της ΚΑΠ, και couplet ενώ ASME B16.11 κοχλιοτόμησε οι συναρμολογήσεις μπορούν να εφοδιαστούν με μορφές προϊόντων αγκώνα 90°, αγκώνα 45°, σταυρού, γράμματος Τ, αγκώνα οδών, σύζευξης, προϊσταμένου, της ΚΑΠ, couplet, βουλώματος και δακτυλίου.

Οι σφυρηλατημένες B16.11 συναρμολογήσεις ASME μπορούν να αποτελεσθούν από τα υλικά που αποτελούνται από τα σφυρηλατημένα κομμάτια, το φραγμό, το χωρίς συγκόλληση σωλήνα, ή τα χωρίς συγκόλληση σωληνοειδή προϊόντα. Αυτά τα υλικά θα προσαρμοστούν στις απαιτήσεις για τα άνευ ραφής δομικά υλικά WP των προδιαγραφών A234 ASTM, των προδιαγραφών σφυρηλατημένων κομματιών A403, A420, A815, ή B366, ή ASTM A105, A182, A350, B462, ή B564. Τα γράμματα Τ, οι αγκώνες, και οι σταυροί δεν θα επεξεργαστούν στη μηχανή άμεσα από το απόθεμα φραγμών. Και τα δύο κοχλιοτομημένα και υποδοχή-ενώνοντας στενά εξαρτήματα ASME B16.11 γίνονται στα μικρά μεγέθη και έχουν τις υψηλές εκτιμήσεις πίεση-θερμοκρασίας. Χρησιμοποιώ πρώτιστα για τον υψηλό ατμό.

Πληροφορίες προϊόντων:

Τύποι συνδέσεων τελών: Συγκόλληση υποδοχών & περασμένος κλωστή

Οι σφυρηλατημένες B16.11 συναρμολογήσεις ASME μπορούν να εφοδιαστούν με την υποδοχή-ένωση των ακρών, των κοχλιοτομημένων ακρών, ή ενός συνδυασμού του υποδοχή-ενώνοντας στενά τέλους και των κοχλιοτομημένων ακρών.

Περασμένες κλωστή άκρες (THD)

Η σύνδεση περασμένων κλωστή τελών για τον ενώνοντας σωλήνα αναφέρεται γενικά ως βιδωμένη σύνδεση. Με την εκλεπτυμένη περικοπή αυλακιών στις άκρες ενός τρεξίματος του σωλήνα, οι βιδωμένες συναρμολογήσεις και ο βιδωμένος σωλήνας μπορούν εύκολα να συγκεντρωθούν χωρίς τη συγκόλληση ή άλλα μόνιμα μέσα της σύνδεσης. Τα κοχλιοτομημένα B16.11 εξαρτήματα ASME θα έχουν τα κοχλιοτομώ που είναι είτε αρσενικά είτε θηλυκά σύμφωνα με ASME B1.20.1. Τα αρσενικά κοχλιοτομώ κόβονται έξω από τη συναρμολόγηση, ενώ τα θηλυκά κοχλιοτομώ κόβονται στο εσωτερικό της συναρμολόγησης. Δεδομένου ότι τα κοχλιοτομημένα εξαρτήματα συγκεντρώνονται με τους κοχλιοτομημένους σωλήνες, ένα σύντομο μήκος του σωλήνα σύρεται στη συναρμολόγηση. Αυτή η σύνδεση καλείται δέσμευση νημάτων.

Άκρες συγκόλλησης υποδοχών (SW)

Κατά συγκέντρωση του σωλήνα με τη συναρμολόγηση συγκόλλησης υποδοχών ASME B16.11, τη σωλήνας παρεμβάλλεται στη συναρμολόγηση πριν από τη συγκόλληση. Μέσα στην υποδοχή-συγκόλληση η συναρμολόγηση είναι ένα περιλαίμιο που αποτρέπει το σωλήνα από να παρεμβληθεί πάρα πολύ βαθειά στη συναρμολόγηση. Ένα σύντομο ποσό σωλήνα χάνεται όταν γίνονται οι συνδέσεις υποδοχή-συγκόλλησης. Προτού να γίνει η συγκόλληση, ο συναρμολογητής σωλήνων θα υποστηρίξει το σωλήνα από το περιλαίμιο περίπου 1/8 ″ για να επιτρέψει την επέκταση θερμότητας κατά τη διάρκεια της διαδικασίας συγκόλλησης. Ο σωλήνας που χρησιμοποιείται για τις συνδέσεις υποδοχή-συγκόλλησης θα προετοιμαστεί με ένα σαφές τέλος. Το σαφές τέλος (PE) σημαίνει ότι ο σωλήνας είναι κομμένο τετράγωνο, ή κάθετος, ο κεντρικός μακροχρόνιος άξονας.
