| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ASTM A403 MSS SP-97 Weldolet |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

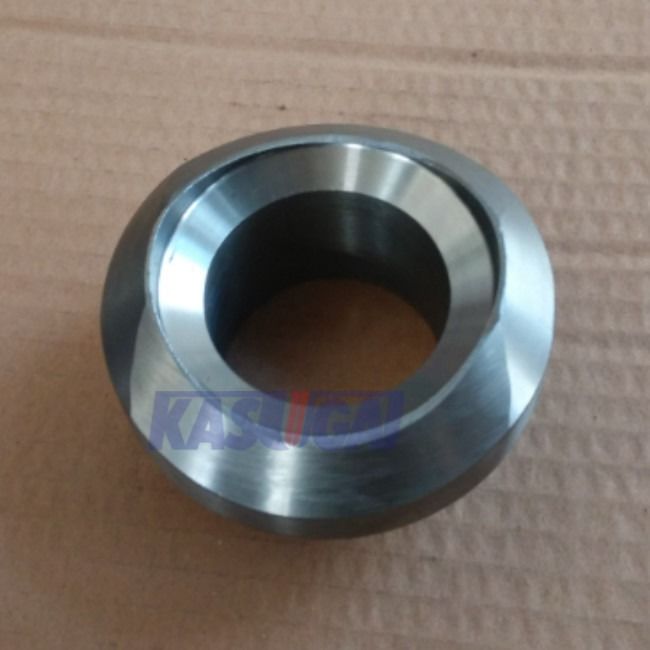

ASTM A403 Μέγεθος σε μέγεθος/Μείωση ελαστικών σωλήνων από ανοξείδωτο χάλυβα
Βελντόλετείναι ο πιο συνηθισμένος τύπος προσαρμογής κλαδιών και αποτελούν μέρος της οικογένειας των στερεών συστοιχιών συγκόλλησης με μύτη και διατίθενται σε μεγάλη ποικιλία διαστάσεων.
Το ASTM A403 και το MSS SP-97 είναι δύο ξεχωριστά πρότυπα που συχνά αναφέρονται μαζί όταν συζητούνται τα Weldolets.
ΑΣTM A403:
Η ASTM A403 είναι μια τυποποιημένη προδιαγραφή για σφυρηλατημένα εξαρτήματα σωλήνων από ανοξείδωτο χάλυβα.Η παρούσα προδιαγραφή καθορίζει τις απαιτήσεις για τα υλικά, διαστάσεις, μηχανικές ιδιότητες και δοκιμή των εξαρτημάτων σωλήνων από ανοξείδωτο χάλυβα.
Ένα ζυγαριούχο είναι ένα κλαδικό σύστημα σύνδεσης ζυγαριού που συνδέεται με έναν σωλήνα εξόδου για τη μείωση των συγκεντρώσεων άγχους στην περιοχή των σωλήνων.Ο πιο συνηθισμένος τύπος προσαρμογής κλαδιών είναι ο συγκολλητήςΟι σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικέςπου μπορεί να είναι πιο περίπλοκο στην εγκατάσταση και μπορεί να απαιτούν πρόσθετη υποστήριξη.
Πληροφορίες για το προϊόν
| Ονομασία του προϊόντος | ΑΣTM A403 MSS SP-97 Weldolet |
| Πεδίο μεγέθους | Μέγεθος: 1/8 ′′ έως 36 ′′ |
| Δάχος τοίχου | ΕΜΣ Sch40 Sch160 XS XXS |
| Προδιαγραφές | ΑΣTM A403 |
| Αξία | WP304/L WP316/L WP310S WP321 |
| Πρότυπα κατασκευής | Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την παραγωγή υλικών. |
MSS SP-97 Διάμετροι ελαστικών
Κέντρο του Run to Face Μέγεθος
| Εκτελέστε το NPS του σωλήνα | Εκτέλεση προγραμματισμού σωλήνα | Διάμετροι καύσης | |||||||||||
| Μέγεθος | ΣΧ. | 2 ′′ | 3 ′′ | 4 ′′ | 6 ′′ | 8 ′′ | 10 ′′ | 12 ′′. | 14 ′′. | 16 ′′. | 18 ′′. | 20 ′′ | 24 ′′. |
| 2 ′′ | STD-40 XS-80 |
70 | |||||||||||
| Δελτίο ΕΚ 6/2011. | 87 | ||||||||||||
| 3 ′′ | STD-40 XS-80 |
84 | 91 | ||||||||||
| Δελτίο ΕΚ 6/2011. | 101 | 119 | |||||||||||
| 4 ′′ | STD-40 XS-80 |
97 | 103 | 111 | |||||||||
| Δελτίο ΕΚ 6/2011. | 114 | 132 | 144 | ||||||||||
| STD-40 | 124 | 130 | 138 | 148 | |||||||||
| 6 ′′ | XS-80 | 124 | 130 | 138 | 165 | ||||||||
| Δελτίο ΕΚ 6/2011. | 141 | 159 | 171 | 192 | |||||||||
| STD-40 | 149 | 156 | 164 | 176 | 183 | ||||||||
| 8 ′′ | XS-80 | 149 | 156 | 164 | 191 | 197 | |||||||
| Δελτίο ΕΚ 6/2011. | 167 | 184 | 197 | 218 | 224 | ||||||||
| STD-40 | 176 | 183 | 191 | 205 | 210 | 218 | |||||||
| 10 ′′ | XS-80 | 176 | 183 | 191 | 218 | 238 | 235 | ||||||
| Δελτίο ΕΚ 6/2011. | 194 | 211 | 224 | 245 | 251 | 265 | |||||||
| ΕΜΣ | 202 | 208 | 216 | 228 | 255 | 245 | 251 | ||||||
| 12 ′′. | XS | 202 | 208 | 216 | 243 | 264 | 267 | 265 | |||||
| Δελτίο ΕΚ 6/2011. | 219 | 237 | 249 | 270 | 276 | 291 | 324 | ||||||
| 14 ′′. | ΕΜΣ | 218 | 224 | 232 | 245 | 251 | 259 | 267 | 270 | ||||
| XS | 218 | 224 | 231 | 239 | 279 | 270 | 278 | 286 | |||||
| 16 ′′. | ΕΜΣ | 243 | 249 | 257 | 270 | 276 | 284 | 292 | 295 | 300 | |||
| XS | 243 | 249 | 257 | 284 | 305 | 293 | 303 | 306 | 319 | ||||
| 18 ′′. | ΕΜΣ | 268 | 275 | 283 | 295 | 302 | 310 | 318 | 321 | 325 | 335 | ||
| XS | 268 | 275 | 283 | 310 | 330 | 321 | 329 | 332 | 338 | 352 | |||
| 20 ′′ | ΕΜΣ | 294 | 300 | 308 | 321 | 327 | 335 | 343 | 346 | 351 | 356 | 376 | |
| XS | 294 | 300 | 308 | 335 | 356 | 346 | 354 | 557 | 364 | 370 | 386 | ||
| 24 ′′. | ΕΜΣ | 345 | 351 | 359 | 372 | 378 | 386 | 394 | 397 | 402 | 406 | 411 | 446 |
| XS | 345 | 351 | 359 | 386 | 406 | 397 | 405 | 408 | 414 | 421 | 429 | 449 | |
Μέγεθος σε μέγεθος Weldoet Μέγεθος και βάρος
Sch 40 (μέγεθος σε ίντσες, βάρος σε κιλά)
| Μέγεθος Weldolet (ίντσες) | Α | Β | Γ |
Βάρος ζυθοκόμβου (Λιγόνες.) |
| 1/2 | 3/4 | 1 3/8 | Τι είναι; 15/16 | 0.15 |
| 3/4 | 7/8 | 1 5/8 | 1 3/16 | 0.25 |
| 1 | 1 1/16 | 2 | 1 7/16 | 0.4 |
| 1 1/4 | 1 1/4 | 2 3/8 | 1 3/4 | 0.7 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 0.8 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1.5 |
| Δύο και μισό | 1 5/8 | 4 1/6 | 3 | 2.25 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 3.75 |
| 3 1/2 | 2 | 5 3/8 | 3 7/8 | 5 |
| 4 | 2 | 6 | 4 3/4 | 6.7 |
| 5 | 2 1/4 | 7 1/8 | 5 9/16 | 8.5 |
| 6 | 2 3/8 | 8 1/2 | 6 11/16 | 14 |
| 8 | 2 3/4 | 10 3/8 | 8 11/16 | 28 |
| 10 | 3 1/16 | 12 9/16 | 10 13/16 | 39 |
| 12 | 3 3/8 | 14 7/8 | 12 13/16 | 65 |
| 14 | 3 1/2 | 16 1/8 | 14 1/16 | 70 |
| 16 | 3 11/16 | 18 1/4 | 16 1/16 | 92 |
| 18 | 4 1/16 | 20 3/4 | 18 5/8 | 125 |
| 20 | 4 5/8 | 23 1/16 | 20 1/16 | 175 |
| 24 | 5 3/8 | 27 7/8 | 25 1/8 | 280 |
| 30 | 5 3/8 | 34 1/16 | 30 7/16 | 440 |
| 36 | 5 3/8 | 34 1/16 | 36 1/2 | 1180 |
Sch XS (μέγεθος σε ίντσες, βάρος σε κιλά)
| Μέγεθος Weldolet (ίντσες) | Α | Β | Γ |
Βάρος ζυθοκόμβου (Λιγόνες.) |
| 1/2 | 3/4 | 1.375 | Τι είναι; 15/16 | 0.15 |
| 3/4 | 7/8 | 1.625 | 1.1875 | 0.25 |
| 1 | 1.0625 | 2 | 1.4375 | 0.4 |
| Τι θα συμβεί με το παιδί; 1/14 | 1.25 | 2.4375 | 1.75 | 0.7 |
| 1.5 | 1.3125 | 2.875 | 2 | 0.9 |
| 2 | 1.5 | 3.5 | 2.5625 | 1.6 |
| Δύο και μισό | 1.625 | 4.0625 | 3 | 2.5 |
| 3 | 1.75 | 4.8125 | 3.6875 | 4.1 |
| 3 1/2 | 2 | 5.375 | 3.875 | 5.1 |
| 4 | 2 | 6 | 4.75 | 7.5 |
| 5 | 2.25 | 7.125 | 5.5625 | 9.5 |
| 6 | 3.0625 | 8.875 | 6.6875 | 15 |
| 8 | 3.875 | 10.625 | 8.6875 | 32 |
| 10 | 3.5 | 12.875 | 10.4375 | 46 |
| 12 | 3.9375 | 15.1875 | 13 | 61 |
| 14 | 4.125 | 16.6875 | 14.3125 | 75 |
| 16 | 4.4375 | 18.875 | 16.5 | 115 |
| 18 | 4.6875 | 21.125 | 18.625 | 130 |
| 20 | 5 | 23.375 | 20.8125 | 187 |
| 24 | 5.5 | 27.875 | 25.125 | 316 |
| 26 | 5.75 | 30.125 | 27.25 | 370 |
Sch 160/XXS (Μεγέθη σε ίντσες, βάρος σε λίβρες)
| Μέγεθος Weldolet (ίντσες) | Α | Β | Γ |
Βάρος ζυθοκόμβου (λιβρά) |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 1/2 | 2 | 1 | 0.80 |
| 11/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2.15 |
| Δύο και μισό | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.35 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 8 11/16 | 5 3/4 | 30.25 |
Μείωση των διαστάσεων των ελαστικών
Sch XS (μέγεθος σε ίντσες, βάρος σε λίβρες)
| Μέγεθος Weldolet (ίντσες) | Α | Β | Γ |
Βάρος ζυθοκόμβου (Λιγόνες.) |
| 1/8 | 5/8 | 1 | 5/8 | 0.10 |
| 1/4 | 5/8 | 1 | 5/8 | 0.10 |
| 3/8 | 3/4 | 1 1/4 | 3/4 | 0.15 |
| 1/2 | 3/4 | 1 3/8 | Τι είναι; 15/16 | 0.20 |
| 3/4 | 7/8 | 1 3/4 | 1 3/16 | 0.30 |
| 1 | 1 1/16 | 2 1/8 | 1 7/16 | 0.50 |
| 1 1/4 | 1 1/4 | 2 9/16 | 1 3/4 | 0.90 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 1.10 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1.75 |
| Δύο και μισό | 1 5/8 | 4 1/16 | 3 | 2.60 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 4.10 |
| 3 1/2 | 1 7/8 | 5 1/4 | 4 | 5.60 |
| 4 | 2 | 6 | 4 3/4 | 6.40 |
| 5 | 2 1/4 | 7 1/16 | 5 9/16 | 10.40 |
| 6 | 3 1/16 | 8 5/16 | 6 11/16 | 23.00 |
| 8 | 3 7/8 | 11 1/2 | 8 11/16 | 37.00 |
| 10 | 3 11/16 | 13 3/16 | 10 7/16 | 46.00 |
| 12 | 4 1/16 | 15 5/8 | 12 1/2 | 61.00 |
| 14 | 3 15/16 | 16 | 13 13/16 | 70.00 |
| 16 | 4 3/16 | 18 3/8 | 15 7/8 | 102.00 |
| 18 | 4 3/8 | 20 3/8 | 17 15/16 | 130.00 |
| 20 | 4 11/16 | 22 15/16 | 20 1/16 | 158.00 |
| 24 | 5 1/2 | 28 1/2 | 24 3/16 | 290.00 |
| 26 | 5 3/4 | 30 1/8 | 27 1/4 | 350.00 |
Sch160/XXS(Μεγέθη σε ίντσες, βάρος σε λίρες)
| Μέγεθος Weldolet (ιντσών) | Α | Β | Γ | Βάρος ζυθοποιίας σε κιλά |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 1/2 | 2 | 1 | 0.85 |
| 1 1/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2.15 |
| Δύο και μισό | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.30 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 9 5/16 | 5 3/4 | 28.00 |
Υλικά Χημικές σύνθεσεις
Το ASTM A403 Stainless Steel Pipe Fittings αναφέρεται στο υλικό των σφυρηλατημένων και τυλιγμένων austenitic ατσάλινων εξαρτημάτων για σωλήνες πίεσης.Μπορούν να χρησιμοποιηθούν σε πολλούς τομείς όπως η μηχανική βιομηχανία, εγκαταστάσεις μετατροπής ενέργειας κλπ.
| Τάξη Α | Σύνθεση (%) | |||||||||
| Βαθμός WP | Ονομασία UNS | Γ | Μ | Π | S | Ναι. | Νι | Αρ | Μo | Τι |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Τι; | - Τι; |
| WP304L | S30403 | 0.030Ε | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Τι; | - Τι; |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Τι; | - Τι; |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030Ε | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Τι; |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Τι; | G |
Σημείωση:
Όταν εμφανίζεται μια ελλειψη στον πίνακα, δεν υπάρχει καμία απαίτηση και το στοιχείο πρέπει να αναλυθεί ή να αναφερθεί
Η μέθοδος ανάλυσης για το άζωτο είναι θέμα συμφωνίας μεταξύ του αγοραστή και του κατασκευαστή.
Κολμβίου 0,10-0,30%· Βαναδίου 0,10-0,30%.
Για μικροδιάμετρα ή λεπτούς τοίχους, ή και για τα δύο, όπου απαιτούνται πολλές διαδρομές σχεδιασμού, απαιτείται μέγιστη περιεκτικότητα σε άνθρακα 0,04% στις κλάσεις TP304L και TP316L.Οι σωλήνες μικρής εξωτερικής διαμέτρου ορίζονται ως εκείνοι που είναι μικρότεροι από 0.500in. ((23.7mm) σε εξωτερική διάμετρο και ελαφρύ τοιχώματος σωλήνες όπως εκείνες που είναι μικρότερες από 0.049in. ((1.24mm) σε μέσο πάχος τοιχώματος
