Σωλήνας χάλυβα κραμάτων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | ASTM A335 P22 ASME B36.10M/B36.19M ERW WLD |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

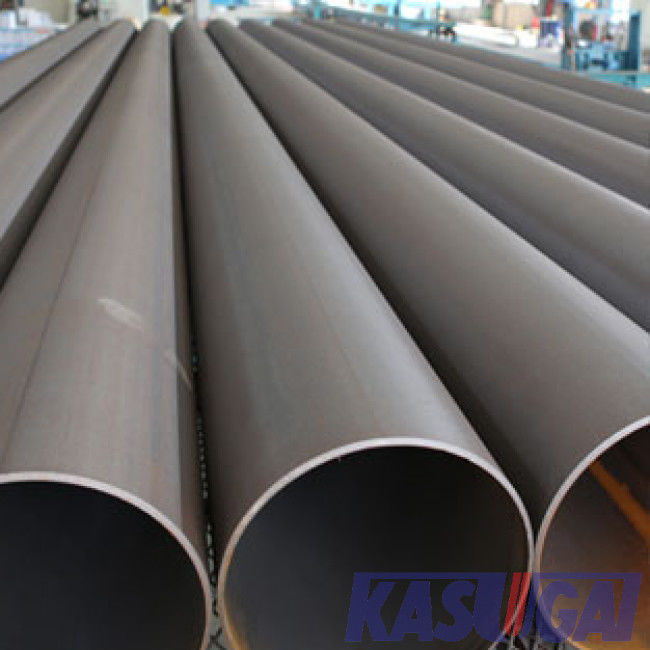

Ενωμένος στενά σωλήνας χάλυβα κραμάτων ASTM A335 P22 ASME B36.10M/B36.19M ERW χαμηλός
Πληροφορίες προϊόντων:
| Όνομα προϊόντων | Ενωμένος στενά σωλήνας χάλυβα κραμάτων ASTM A335 P22 ASME B36.10M/B36.19M ERW χαμηλός |
| Πρότυπα | ASTM A335/A335M, ASME SA335 |
| Σειρά μεγέθους | 1/8 ″ σε 48 ″ |
| Πάχος τοίχων | Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS |
| Μήκος | S.R.L., DRL, ή ως απαίτηση του πελάτη |
| Διαδικασία τελών | Σαφείς άκρες, λοξευμένες άκρες, περασμένες κλωστή άκρες |
Χημική σύσταση του χάλυβα κραμάτων ASTM A335 P22 (%)
| Βαθμός | Γ | ΜΝ | Π | S | Si | Χρώμιο | Mo | Άλλοι |
| P22 | 0.05~0.15 | 0.30~0.60 | ≤0.025 | ≤0.025 | ≤0.5 | 1.9~2.6 | 0.87~1.13 |
*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), Tj (≤0.01), Zr (≤0.01)
Μηχανικές ιδιότητες του χάλυβα κραμάτων ASTM A335 P22
| Βαθμός |
Εκτατή δύναμη (MPA) |
Δύναμη παραγωγής (MPA) |
Επιμήκυνση (%) |
| P22 | ≥415 | ≥205 | ≥30 |
Ενωμένη στενά ERW διαδικασία παραγωγής σωλήνων
Στη συγκόλληση ERW, δύο ηλεκτρόδια, που γίνονται συνήθως από το χαλκό, χρησιμοποιούνται για να εφαρμόσουν την πίεση και το ρεύμα. Τα ηλεκτρόδια είναι disc-shaped και περιστρέφονται ως υλικά περάσματα μεταξύ τους. Αυτό επιτρέπει στα ηλεκτρόδια για συνεχώς να έρθει σε επαφή με το υλικό για να κάνει τις μακροχρόνιες συνεχείς συγκολλήσεις.
Ένας μετασχηματιστής συγκόλλησης παρέχει τη χαμηλή τάση, υψηλής τάσης ισχύς εναλλασσόμενου ρεύματος. Η ένωση του σωλήνα έχει την υψηλή ηλεκτρική αντίσταση σχετικά με το υπόλοιπο του κυκλώματος και θερμαίνεται στο σημείο τήξης της από το ρεύμα. Οι ημι-λειωμένες επιφάνειες πιέζονται μαζί με μια δύναμη που δημιουργεί έναν δεσμό τήξης, με συνέπεια μια ομοιόμορφα ενωμένη στενά δομή.
Διαστάσεις ASME/ANSI B36.10M που ενώνονται στενά και του χωρίς συγκόλληση σωλήνα επεξεργασμένου χάλυβα
| Δ | Sch5s | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s | STD | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | XXS | |
| 1/8 | 10.3 | - | 1.24 | - | - | - | 1.73 | 1.73 | 1.73 | - | 2.41 | 2.41 | 2.41 | - | - | - | - | - |
| 1/4 | 13.7 | - | 1.65 | - | - | - | 2.24 | 2.24 | 2.24 | - | 3.02 | 3.02 | 3.02 | - | - | - | - | - |
| 3/8 | 17.1 | - | 1.65 | - | - | - | 2.31 | 2.31 | 2.31 | - | 3.2 | 3.2 | 3.2 | - | - | - | - | - |
| 1/2 | 21.3 | 1.65 | 2.11 | - | - | - | 2.77 | 2.77 | 2.77 | - | 3.73 | 3.73 | 3.73 | - | - | - | 4.78 | 7.47 |
| 3/4 | 26.7 | 1.65 | 2.11 | - | - | - | 2.87 | 2.87 | 2.87 | - | 3.91 | 3.91 | 3.91 | - | - | - | 5.56 | 7.82 |
| 1 | 33.4 | 1.65 | 2.77 | - | - | - | 3.38 | 3.38 | 3.38 | - | 4.55 | 4.55 | 4.55 | - | - | - | 6.35 | 9.09 |
| 1 ¼ | 42.2 | 1.65 | 2.77 | - | - | - | 3.56 | 3.56 | 3.56 | - | 4.85 | 4.85 | 4.85 | - | - | - | 6.35 | 9.7 |
| 1 ½ | 48.3 | 1.65 | 2.77 | - | - | - | 3.68 | 3.68 | 3.68 | - | 5.08 | 5.08 | 5.08 | - | - | - | 7.14 | 10.15 |
| 2 | 60.3 | 1.65 | 2.77 | - | - | - | 3.91 | 3.91 | 3.91 | - | 5.54 | 5.54 | 5.54 | - | - | - | 8.74 | 11.07 |
| 2 ½ | 73 | 2.11 | 3.05 | - | - | - | 5.16 | 5.16 | 5.16 | - | 7.01 | 7.01 | 7.01 | - | - | - | 9.53 | 14.02 |
| 3 | 88.9 | 2.11 | 3.05 | - | - | - | 5.49 | 5.49 | 5.49 | - | 7.62 | 7.62 | 7.62 | - | - | - | 11.13 | 15.24 |
| 3 ½ | 101.6 | 2.11 | 3.05 | - | - | - | 5.74 | 5.74 | 5.74 | - | 8.08 | 8.08 | 8.08 | - | - | - | - | - |
| 4 | 114.3 | 2.11 | 3.05 | - | - | - | 6.02 | 6.02 | 6.02 | - | 8.56 | 8.56 | 8.56 | - | 11.13 | - | 13.49 | 17.12 |
| 5 | 141.3 | 2.77 | 3.4 | - | - | - | 6.55 | 6.55 | 6.55 | - | 9.53 | 9.53 | 9.53 | - | 12.7 | - | 15.88 | 19.05 |
| 6 | 168.3 | 2.77 | 3.4 | - | - | - | 7.11 | 7.11 | 7.11 | - | 10.97 | 10.97 | 10.97 | - | 14.27 | - | 18.26 | 21.95 |
| 8 | 219.1 | 2.77 | 3.76 | - | 6.35 | 7.04 | 8.18 | 8.18 | 8.18 | 10.31 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 20.62 | 23.01 | 22.23 |
| 10 | 273.1 | 3.4 | 4.19 | - | 6.35 | 7.8 | 9.27 | 9.27 | 9.27 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 25.4 | 28.58 | 25.4 | 25.4 |
| 12 | 323.9 | 3.96 | 4.57 | - | 6.35 | 8.38 | 9.53 | 9.53 | 10.31 | 14.27 | 12.7 | 12.7 | 17.48 | 21.44 | 25.4 | 28.58 | 33.32 | 25.4 |
| 14 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.53 | - | 9.53 | 11.13 | 15.09 | - | 12.7 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 16 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.53 | - | 9.53 | 12.7 | 16.66 | - | 12.7 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 18 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.13 | - | 9.53 | 14.27 | 19.05 | - | 12.7 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 20 | 508 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | - | 9.53 | 15.09 | 20.62 | - | 12.7 | 26.19 | 32.54 | 38.1 | 44.45 | 50.01 | |
| 22 | 558.8 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | - | 9.53 | - | 22.23 | - | 12.7 | 28.58 | 34.93 | 41.28 | 47.63 | 53.98 | |
| 26 | 660.4 | - | - | 7.92 | 12.7 | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 28 | 711.2 | - | - | 7.92 | 12.7 | 15.88 | - | 9.53 | - | - | - | 12.7 | ||||||
| 30 | 762 | 6.35 | 7.92 | 7.92 | 12.7 | 15.88 | - | 9.53 | - | - | - | 12.7 | ||||||
| 32 | 812.8 | - | - | 7.92 | 12.7 | 15.88 | 17.48 | 9.53 | 17.48 | - | - | 12.7 | ||||||
| 34 | 863.6 | - | - | 7.92 | 12.7 | 15.88 | 17.48 | 9.53 | 17.48 | - | - | 12.7 | ||||||
| 36 | 914.4 | - | - | 7.92 | 12.7 | 15.88 | 19.05 | 9.53 | 19.05 | - | - | 12.7 | ||||||
| 38 | 965.2 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 40 | 1016 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 42 | 1066.8 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 44 | 1117.6 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 46 | 1168.4 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 48 | 1219.2 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 |
Διαστάσεις ASME/ANSI B36.19M που ενώνονται στενά και του χωρίς συγκόλληση σωλήνα επεξεργασμένου χάλυβα
|
NPS (ίντσες) |
Εξωτερικό Dia. (χιλ.) |
Ονομαστικό πάχος τοίχων (χιλ.) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10.3 | - | 1.24 | 1.73 | 2.41 |
| 1/4 | 13.7 | - | 1.65 | 2.24 | 3.02 |
| 3/8 | 17.1 | - | 1.65 | 2.31 | 3.20 |
| 1/2 | 21.3 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4 | 26.7 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1 ¼ | 42.2 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1 ½ | 48.3 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2 | 60.3 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2 ½ | 73 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 |
| 3 ½ | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 |
| 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5 | 141.3 | 2.77 | 3.4 | 6.55 | 9.53 |
| 6 | 168.3 | 2.77 | 3.4 | 7.11 | 10.97 |
| 8 | 219.1 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10 | 273.1 | 3.40 | 4.19 | 9.27 | 12.70(2) |
| 12 | 323.9 | 3.96 | 4.57 | 9.53(2) | 12.70(2) |
| 14 | 355.6 | 3.96 | 4.78(2) | … | … |
| 16 | 406.4 | 4.19 | 4.78(2) | … | … |
| 18 | 457.2 | 4.19 | 4.78(2) | … | … |
| 20 | 508 | 4.78 | 5.54(2) | … | … |
| 22 | 558.8 | 4.78 | 5.54(2) | … | … |
| 24 | 660.4 | 5.54 | 6.35 | … | … |
| 30 | 762 | 6.35 | 7.92 | … | … |
Σημειώσεις:
(1) το σχέδιο 5S και τα πάχη τοίχων 10S δεν επιτρέπουν το πέρασμα κλωστής σε βελόνα σύμφωνα με ANSI/ASME B1.20.1
(2) αυτές οι διαστάσεις δεν προσαρμόζονται σε ANSI/ASME B36.1M
Μέγεθος, διαστάσεις & ανοχές του ενωμένου στενά σωλήνα (χιλ.)
| NPS | *t/D | Ανοχή, % από ονομαστικό | |
| 1/8 " ~2,5» | Όλοι | +20.0 | -12.5 |
| 3 " ~18» | ≤5% | +22.5 | -12.5 |
| 3 " ~18» | >5% | +15.0 | -12.5 |
| ≥20 « | Όλοι | +17.5 | -12.5 |
| ≥20 « | ≤5% | +22.5 | -12.5 |
*t: ονομαστικό πάχος τοίχων Δ: διαταγμένη εξωτερική διάμετρος.
