Σωλήνας χάλυβα κραμάτων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | ASTM A335 P1 ASME B36.10M/B36.19M ERW WLD |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

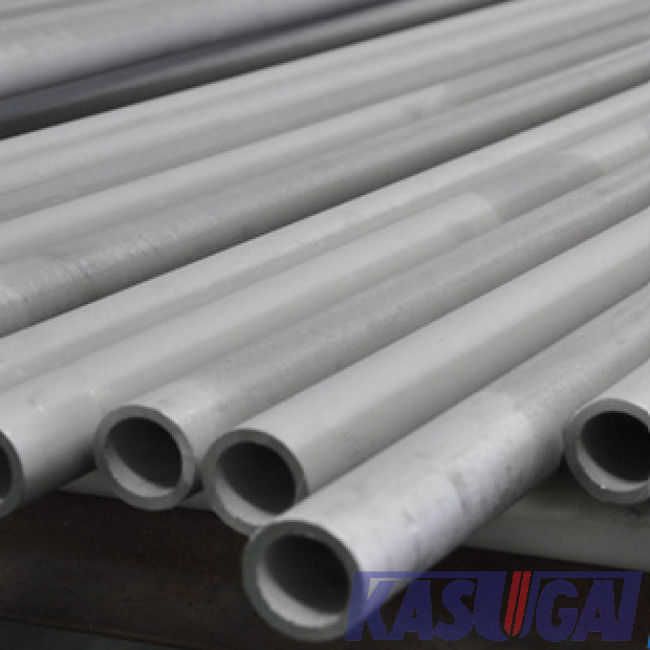

Ενωμένος στενά σωλήνας χάλυβα κραμάτων ASTM A335 P1 ASME B36.10M/B36.19M ERW χαμηλός
Πληροφορίες προϊόντων:
| Όνομα προϊόντων | Ενωμένος στενά σωλήνας χάλυβα κραμάτων ASTM A335 P1 ASME B36.10M/B36.19M ERW χαμηλός |
| Πρότυπα | ASTM A335/A335M, ASME SA335 |
| Σειρά μεγέθους | 1/8 ″ σε 48 ″ |
| Πάχος τοίχων | Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS |
| Μήκος | S.R.L., DRL, ή ως απαίτηση του πελάτη |
| Διαδικασία τελών | Σαφείς άκρες, λοξευμένες άκρες, περασμένες κλωστή άκρες |
Χημική σύσταση του χάλυβα κραμάτων ASTM A335 P1 (%)
| Βαθμός | Γ | ΜΝ | Π | S | Si | Χρώμιο | Mo | Άλλοι |
| P1 | 0.10~0.20 | 0.30~0.80 | ≤0.025 | ≤0.025 | 0.10~0.50 | — | 0.44~0.65 |
*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), Tj (≤0.01), Zr (≤0.01)
Μηχανικές ιδιότητες του χάλυβα κραμάτων ASTM A335 P1
| Βαθμός |
Εκτατή δύναμη (MPA) |
Δύναμη παραγωγής (MPA) |
Επιμήκυνση (%) |
| P1 | ≥380 | ≥205 | ≥30 |
Διαστάσεις ASME/ANSI B36.10M που ενώνονται στενά και του χωρίς συγκόλληση σωλήνα επεξεργασμένου χάλυβα
| Δ | Sch5s | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s | STD | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | XXS | |
| 1/8 | 10.3 | - | 1.24 | - | - | - | 1.73 | 1.73 | 1.73 | - | 2.41 | 2.41 | 2.41 | - | - | - | - | - |
| 1/4 | 13.7 | - | 1.65 | - | - | - | 2.24 | 2.24 | 2.24 | - | 3.02 | 3.02 | 3.02 | - | - | - | - | - |
| 3/8 | 17.1 | - | 1.65 | - | - | - | 2.31 | 2.31 | 2.31 | - | 3.2 | 3.2 | 3.2 | - | - | - | - | - |
| 1/2 | 21.3 | 1.65 | 2.11 | - | - | - | 2.77 | 2.77 | 2.77 | - | 3.73 | 3.73 | 3.73 | - | - | - | 4.78 | 7.47 |
| 3/4 | 26.7 | 1.65 | 2.11 | - | - | - | 2.87 | 2.87 | 2.87 | - | 3.91 | 3.91 | 3.91 | - | - | - | 5.56 | 7.82 |
| 1 | 33.4 | 1.65 | 2.77 | - | - | - | 3.38 | 3.38 | 3.38 | - | 4.55 | 4.55 | 4.55 | - | - | - | 6.35 | 9.09 |
| 1 ¼ | 42.2 | 1.65 | 2.77 | - | - | - | 3.56 | 3.56 | 3.56 | - | 4.85 | 4.85 | 4.85 | - | - | - | 6.35 | 9.7 |
| 1 ½ | 48.3 | 1.65 | 2.77 | - | - | - | 3.68 | 3.68 | 3.68 | - | 5.08 | 5.08 | 5.08 | - | - | - | 7.14 | 10.15 |
| 2 | 60.3 | 1.65 | 2.77 | - | - | - | 3.91 | 3.91 | 3.91 | - | 5.54 | 5.54 | 5.54 | - | - | - | 8.74 | 11.07 |
| 2 ½ | 73 | 2.11 | 3.05 | - | - | - | 5.16 | 5.16 | 5.16 | - | 7.01 | 7.01 | 7.01 | - | - | - | 9.53 | 14.02 |
| 3 | 88.9 | 2.11 | 3.05 | - | - | - | 5.49 | 5.49 | 5.49 | - | 7.62 | 7.62 | 7.62 | - | - | - | 11.13 | 15.24 |
| 3 ½ | 101.6 | 2.11 | 3.05 | - | - | - | 5.74 | 5.74 | 5.74 | - | 8.08 | 8.08 | 8.08 | - | - | - | - | - |
| 4 | 114.3 | 2.11 | 3.05 | - | - | - | 6.02 | 6.02 | 6.02 | - | 8.56 | 8.56 | 8.56 | - | 11.13 | - | 13.49 | 17.12 |
| 5 | 141.3 | 2.77 | 3.4 | - | - | - | 6.55 | 6.55 | 6.55 | - | 9.53 | 9.53 | 9.53 | - | 12.7 | - | 15.88 | 19.05 |
| 6 | 168.3 | 2.77 | 3.4 | - | - | - | 7.11 | 7.11 | 7.11 | - | 10.97 | 10.97 | 10.97 | - | 14.27 | - | 18.26 | 21.95 |
| 8 | 219.1 | 2.77 | 3.76 | - | 6.35 | 7.04 | 8.18 | 8.18 | 8.18 | 10.31 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 20.62 | 23.01 | 22.23 |
| 10 | 273.1 | 3.4 | 4.19 | - | 6.35 | 7.8 | 9.27 | 9.27 | 9.27 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 25.4 | 28.58 | 25.4 | 25.4 |
| 12 | 323.9 | 3.96 | 4.57 | - | 6.35 | 8.38 | 9.53 | 9.53 | 10.31 | 14.27 | 12.7 | 12.7 | 17.48 | 21.44 | 25.4 | 28.58 | 33.32 | 25.4 |
| 14 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.53 | - | 9.53 | 11.13 | 15.09 | - | 12.7 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 16 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.53 | - | 9.53 | 12.7 | 16.66 | - | 12.7 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 18 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.13 | - | 9.53 | 14.27 | 19.05 | - | 12.7 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 20 | 508 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | - | 9.53 | 15.09 | 20.62 | - | 12.7 | 26.19 | 32.54 | 38.1 | 44.45 | 50.01 | |
| 22 | 558.8 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | - | 9.53 | - | 22.23 | - | 12.7 | 28.58 | 34.93 | 41.28 | 47.63 | 53.98 | |
| 26 | 660.4 | - | - | 7.92 | 12.7 | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 28 | 711.2 | - | - | 7.92 | 12.7 | 15.88 | - | 9.53 | - | - | - | 12.7 | ||||||
| 30 | 762 | 6.35 | 7.92 | 7.92 | 12.7 | 15.88 | - | 9.53 | - | - | - | 12.7 | ||||||
| 32 | 812.8 | - | - | 7.92 | 12.7 | 15.88 | 17.48 | 9.53 | 17.48 | - | - | 12.7 | ||||||
| 34 | 863.6 | - | - | 7.92 | 12.7 | 15.88 | 17.48 | 9.53 | 17.48 | - | - | 12.7 | ||||||
| 36 | 914.4 | - | - | 7.92 | 12.7 | 15.88 | 19.05 | 9.53 | 19.05 | - | - | 12.7 | ||||||
| 38 | 965.2 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 40 | 1016 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 42 | 1066.8 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 44 | 1117.6 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 46 | 1168.4 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 48 | 1219.2 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 |
Διαστάσεις ASME/ANSI B36.19M που ενώνονται στενά και του χωρίς συγκόλληση σωλήνα επεξεργασμένου χάλυβα
|
NPS (ίντσες) |
Εξωτερικό Dia. (χιλ.) |
Ονομαστικό πάχος τοίχων (χιλ.) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10.3 | - | 1.24 | 1.73 | 2.41 |
| 1/4 | 13.7 | - | 1.65 | 2.24 | 3.02 |
| 3/8 | 17.1 | - | 1.65 | 2.31 | 3.20 |
| 1/2 | 21.3 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4 | 26.7 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1 ¼ | 42.2 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1 ½ | 48.3 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2 | 60.3 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2 ½ | 73 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 |
| 3 ½ | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 |
| 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5 | 141.3 | 2.77 | 3.4 | 6.55 | 9.53 |
| 6 | 168.3 | 2.77 | 3.4 | 7.11 | 10.97 |
| 8 | 219.1 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10 | 273.1 | 3.40 | 4.19 | 9.27 | 12.70(2) |
| 12 | 323.9 | 3.96 | 4.57 | 9.53(2) | 12.70(2) |
| 14 | 355.6 | 3.96 | 4.78(2) | … | … |
| 16 | 406.4 | 4.19 | 4.78(2) | … | … |
| 18 | 457.2 | 4.19 | 4.78(2) | … | … |
| 20 | 508 | 4.78 | 5.54(2) | … | … |
| 22 | 558.8 | 4.78 | 5.54(2) | … | … |
| 24 | 660.4 | 5.54 | 6.35 | … | … |
| 30 | 762 | 6.35 | 7.92 | … | … |
Σημειώσεις:
Μέγεθος, διαστάσεις & ανοχές του ενωμένου στενά σωλήνα (χιλ.)
| NPS | *t/D | Ανοχή, % από ονομαστικό | |
| 1/8 " ~2,5» | Όλοι | +20.0 | -12.5 |
| 3 " ~18» | ≤5% | +22.5 | -12.5 |
| 3 " ~18» | >5% | +15.0 | -12.5 |
| ≥20 « | Όλοι | +17.5 | -12.5 |
| ≥20 « | ≤5% | +22.5 | -12.5 |
*t: ονομαστικό πάχος τοίχων Δ: διαταγμένη εξωτερική διάμετρος.
