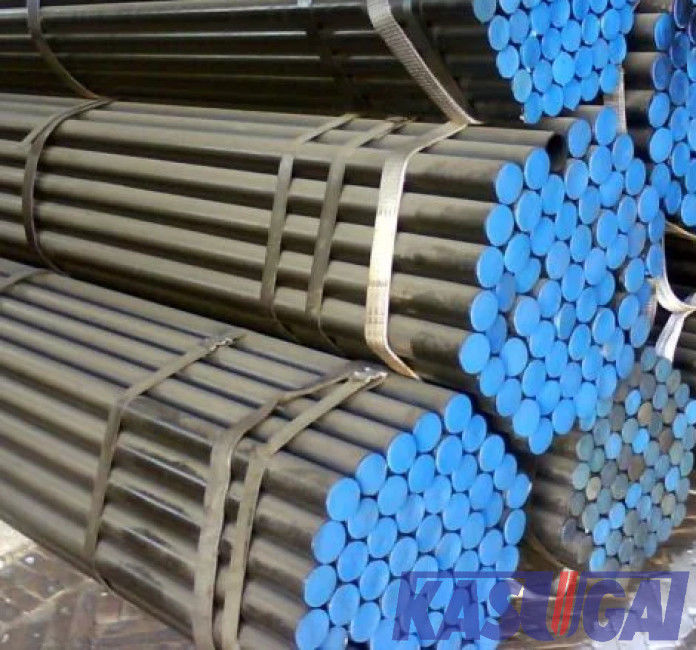

Άνευ ραφής Sch20S χάλυβα κραμάτων ASME B36.10M σωλήνωση πάχους τοίχων σωλήνων

Name: Άνευ ραφής Sch20S χάλυβα κραμάτων ASME B36.10M σωλήνωση πάχους τοίχων σωλήνων
Brand: Kasugai Shanghai Co., Ltd.
SKU: ASTM A335 P9 ASME B36.10M/B36.19M SMLS
Availability: InStock

Λεπτομέρειες προιόντος

Τόπος καταγωγής: Κίνα

Μάρκα: Kasugai

Πιστοποίηση: ISO PED AD2000

Αριθμό μοντέλου: ASTM A335 P9 ASME B36.10M/B36.19M SMLS

Έγγραφο: Βιβλίο του προϊόντος PDF

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: διαπραγματεύσιμος

Τιμή: διαπραγματεύσιμα

Συσκευασία λεπτομέρειες: Πλόιμο Packng

Χρόνος παράδοσης: 30 - 60 εργάσιμες ημέρες

Όροι πληρωμής: L/C, T/T

Δυνατότητα προσφοράς: 500 τόνος το μήνα

Πάρτε την καλύτερη τιμή

Επικοινωνήστε Τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                      Sch20S σωλήνας χάλυβα κραμάτων, Σωλήνας Sch20S ASME B36.10M, Σωλήνας χάλυβα κραμάτων ASME


Όνομα προϊόντων:	Σωλήνας χωρίς ραφή από κράμα χάλυβα ASTM A335 P9 ASME B36.10M/B36.19M	Σειρά μεγέθους:	1/8" ΕΩΣ 48"
Πάχος τοίχων:	Sch5S, Sch10S, Sch10, Sch20S, Sch30，Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sc	Μήκος:	S.R.L., DRL, περικοπή-μήκος (≤6m)
Διαδικασία τελών:	Σαφείς άκρες, λοξευμένες άκρες, περασμένες κλωστή άκρες	Διαστάσεις:	ASME/ANSI B36,10M ASME/ANSI 36,19M

Όνομα προϊόντων:	Σωλήνας χωρίς ραφή από κράμα χάλυβα ASTM A335 P9 ASME B36.10M/B36.19M
Σειρά μεγέθους:	1/8" ΕΩΣ 48"
Πάχος τοίχων:	Sch5S, Sch10S, Sch10, Sch20S, Sch30，Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sc
Μήκος:	S.R.L., DRL, περικοπή-μήκος (≤6m)
Διαδικασία τελών:	Σαφείς άκρες, λοξευμένες άκρες, περασμένες κλωστή άκρες
Διαστάσεις:	ASME/ANSI B36,10M ASME/ANSI 36,19M

Περιγραφή

Άνευ ραφής Sch20S χάλυβα κραμάτων ASME B36.10M σωλήνωση πάχους τοίχων σωλήνων

Χωρίς συγκόλληση σωλήνας χάλυβα κραμάτων ASTM A335 P9 ASME B36.10M/B36.19M για τις υπηρεσίες υψηλής πίεσης & θερμοκρασίας

Πληροφορίες προϊόντων:

Όνομα προϊόντων	Χωρίς συγκόλληση σωλήνας χάλυβα κραμάτων ASTM A335 P9 ASME B36.10M/B36.19M για τις υπηρεσίες υψηλής πίεσης & θερμοκρασίας
Πρότυπα	ASTM A335/A335M, ASME SA335
Σειρά μεγέθους	1/8 ″ σε 48 ″
Πάχος τοίχων	Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Μήκος	S.R.L., DRL, ή ως απαίτηση του πελάτη
Διαδικασία τελών	Σαφείς άκρες, λοξευμένες άκρες, περασμένες κλωστή άκρες

Χημική σύνθεση ASTM A335 P1, P2, P5, P9, P11, P12, P22, χάλυβας κραμάτων P91 (%)

Βαθμός	Γ	ΜΝ	Π	S	Si	Χρώμιο	Mo	Β	Ν	Άλλοι
P9	0,15 ανώτατο	0.30-0.60	≤0.025	≤0.025	0.25-1.0	8.0-10.0	0.90-1.10

Μηχανικές ιδιότητες ASTM A335 P1, P2, P5, χάλυβας κραμάτων P9

Βαθμός

Εκτατή δύναμη

(MPA)

Δύναμη παραγωγής

(MPA)

Επιμήκυνση

(%)

≥415

≥205

≥30

Διαστάσεις ASME/ANSI B36.10M που ενώνονται στενά και του χωρίς συγκόλληση σωλήνα επεξεργασμένου χάλυβα

	Δ	Sch5s	Sch10s	Sch10	Sch20	Sch30	Sch40s	STD	Sch40	Sch60	Sch80s	XS	Sch80	Sch100	Sch120	Sch140	Sch160	XXS
1/8	10.3	-	1.24	-	-	-	1.73	1.73	1.73	-	2.41	2.41	2.41	-	-	-	-	-
1/4	13.7	-	1.65	-	-	-	2.24	2.24	2.24	-	3.02	3.02	3.02	-	-	-	-	-
3/8	17.1	-	1.65	-	-	-	2.31	2.31	2.31	-	3.2	3.2	3.2	-	-	-	-	-
1/2	21.3	1.65	2.11	-	-	-	2.77	2.77	2.77	-	3.73	3.73	3.73	-	-	-	4.78	7.47
3/4	26.7	1.65	2.11	-	-	-	2.87	2.87	2.87	-	3.91	3.91	3.91	-	-	-	5.56	7.82
1	33.4	1.65	2.77	-	-	-	3.38	3.38	3.38	-	4.55	4.55	4.55	-	-	-	6.35	9.09
1 ¼	42.2	1.65	2.77	-	-	-	3.56	3.56	3.56	-	4.85	4.85	4.85	-	-	-	6.35	9.7
1 ½	48.3	1.65	2.77	-	-	-	3.68	3.68	3.68	-	5.08	5.08	5.08	-	-	-	7.14	10.15
2	60.3	1.65	2.77	-	-	-	3.91	3.91	3.91	-	5.54	5.54	5.54	-	-	-	8.74	11.07
2 ½	73	2.11	3.05	-	-	-	5.16	5.16	5.16	-	7.01	7.01	7.01	-	-	-	9.53	14.02
3	88.9	2.11	3.05	-	-	-	5.49	5.49	5.49	-	7.62	7.62	7.62	-	-	-	11.13	15.24
3 ½	101.6	2.11	3.05	-	-	-	5.74	5.74	5.74	-	8.08	8.08	8.08	-	-	-	-	-
4	114.3	2.11	3.05	-	-	-	6.02	6.02	6.02	-	8.56	8.56	8.56	-	11.13	-	13.49	17.12
5	141.3	2.77	3.4	-	-	-	6.55	6.55	6.55	-	9.53	9.53	9.53	-	12.7	-	15.88	19.05
6	168.3	2.77	3.4	-	-	-	7.11	7.11	7.11	-	10.97	10.97	10.97	-	14.27	-	18.26	21.95
8	219.1	2.77	3.76	-	6.35	7.04	8.18	8.18	8.18	10.31	12.7	12.7	12.7	15.09	18.26	20.62	23.01	22.23
10	273.1	3.4	4.19	-	6.35	7.8	9.27	9.27	9.27	12.7	12.7	12.7	15.09	18.26	25.4	28.58	25.4	25.4
12	323.9	3.96	4.57	-	6.35	8.38	9.53	9.53	10.31	14.27	12.7	12.7	17.48	21.44	25.4	28.58	33.32	25.4
14	355.6	3.96	4.78	6.35	7.92	9.53	-	9.53	11.13	15.09	-	12.7	19.05	23.83	27.79	31.75	35.71
16	406.4	4.19	4.78	6.35	7.92	9.53	-	9.53	12.7	16.66	-	12.7	21.44	26.19	30.96	36.53	40.49
18	457.2	4.19	4.78	6.35	7.92	11.13	-	9.53	14.27	19.05	-	12.7	23.83	29.36	34.93	39.67	45.24
20	508	4.78	5.54	6.35	9.53	12.7	-	9.53	15.09	20.62	-	12.7	26.19	32.54	38.1	44.45	50.01
22	558.8	4.78	5.54	6.35	9.53	12.7	-	9.53	-	22.23	-	12.7	28.58	34.93	41.28	47.63	53.98
26	660.4	-	-	7.92	12.7	-	-	9.53	-	-	-	12.7
28	711.2	-	-	7.92	12.7	15.88	-	9.53	-	-	-	12.7
30	762	6.35	7.92	7.92	12.7	15.88	-	9.53	-	-	-	12.7
32	812.8	-	-	7.92	12.7	15.88	17.48	9.53	17.48	-	-	12.7
34	863.6	-	-	7.92	12.7	15.88	17.48	9.53	17.48	-	-	12.7
36	914.4	-	-	7.92	12.7	15.88	19.05	9.53	19.05	-	-	12.7
38	965.2	-	-	-	-	-	-	9.53	-	-	-	12.7
40	1016	-	-	-	-	-	-	9.53	-	-	-	12.7
42	1066.8	-	-	-	-	-	-	9.53	-	-	-	12.7
44	1117.6	-	-	-	-	-	-	9.53	-	-	-	12.7
46	1168.4	-	-	-	-	-	-	9.53	-	-	-	12.7
48	1219.2	-	-	-	-	-	-	9.53	-	-	-	12.7

Μέγεθος, διαστάσεις & ανοχές του χωρίς συγκόλληση σωλήνα (χιλ.)

NPS	*t/D	Ανοχή, % από ονομαστικό
1/8 " ~2,5»	Όλοι	+20.0	-12.5
3 " ~18»	≤5%	+22.5	-12.5
3 " ~18»	>5%	+15.0	-12.5
≥20 «	>5%	+15.0	-12.5

*t: ονομαστικό πάχος τοίχων Δ: διαταγμένη εξωτερική διάμετρος.

Διαστάσεις ASME/ANSI B36.19M που ενώνονται στενά και του χωρίς συγκόλληση σωλήνα επεξεργασμένου χάλυβα

NPS 　 (ίντσες)	Εξωτερικό Dia. (χιλ.)	Ονομαστικό πάχος τοίχων (χιλ.)
NPS 　 (ίντσες)	Εξωτερικό Dia. (χιλ.)	Sch5S ⁽¹⁾	Sch10S ⁽¹⁾	Sch40S	Sch80S
1/8	10.3	-	1.24	1.73	2.41
1/4	13.7	-	1.65	2.24	3.02
3/8	17.1	-	1.65	2.31	3.20
1/2	21.3	1.65	2.11	2.77	3.73
3/4	26.7	1.65	2.11	2.87	3.91
1	33.4	1.65	2.77	3.38	4.55
1 ¼	42.2	1.65	2.77	3.56	4.85
1 ½	48.3	1.65	2.77	3.68	5.08
2	60.3	1.65	2.77	3.91	5.54
2 ½	73	2.11	3.05	5.16	7.01
3	88.9	2.11	3.05	5.49	7.62
3 ½	101.6	2.11	3.05	5.74	8.08
4	114.3	2.11	3.05	6.02	8.56
5	141.3	2.77	3.4	6.55	9.53
6	168.3	2.77	3.4	7.11	10.97
8	219.1	2.77	3.76	8.18	12.70
10	273.1	3.40	4.19	9.27	12.70(2)
12	323.9	3.96	4.57	9.53(2)	12.70(2)
14	355.6	3.96	4.78(2)	…	…
16	406.4	4.19	4.78(2)	…	…
18	457.2	4.19	4.78(2)	…	…
20	508	4.78	5.54(2)	…	…
22	558.8	4.78	5.54(2)	…	…
24	660.4	5.54	6.35	…	…
30	762	6.35	7.92	…	…

Σημειώσεις:

(1) το σχέδιο 5S και τα πάχη τοίχων 10S δεν επιτρέπουν το πέρασμα κλωστής σε βελόνα σύμφωνα με ANSI/ASME B1.20.1

(2) αυτές οι διαστάσεις δεν προσαρμόζονται σε ANSI/ASME B36.1M
