ενωμένος στενά σωλήνας ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | Σωλήνας ASTM A312 TP304/L ASME B36.19MWLD SS |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

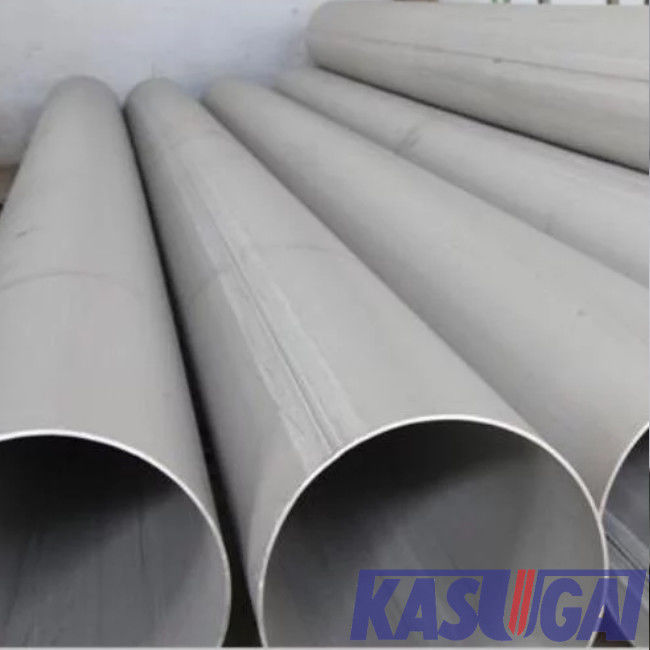

Ενωμένος στενά σωλήνας ανοξείδωτου ASTM A312 TP304/L ASME B36.19M
Προδιαγραφές: ASME B36.19 είναι για την αντιδιαβρωτική διοχέτευση με σωλήνες, οριζόμενη κατηγορηματικά όπως ανοξείδωτο, είναι βασισμένο στις ίδιες αρχές που διαμόρφωσαν το υπόβαθρο για την ανάπτυξη του σωλήνα επεξεργασμένου χάλυβα ANSI/ASME B36.10M, ενωμένη στενά και χωρίς συγκόλληση, και η αναφορά γίνεται σε αυτήν την πηγή πληροφορίας
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Ενωμένος στενά σωλήνας ανοξείδωτου ASTM A312 TP304/L ASME B36.19M |
| Σειρά μεγέθους | 1/8» σε 30» |
| Πρότυπα | ASTM A312 TP304/L |
| Πάχος τοίχων | Σύμφωνα με ASME B36.19M |
| Μήκος | 6,096 μ (20 ′), 12,19 μ (40 ′), 6 μ, και 12 μ, που προσαρμόζονται |
| Διαδικασία τελών | Σαφείς άκρες, λοξευμένες άκρες, περασμένες κλωστή άκρες |
| Επιθεώρηση & δοκιμή | Οπτική εξέταση, διαστατική επιθεώρηση, χημική ανάλυση PMI, εκτατή δοκιμή, που ισιώνουν τη δοκιμή, τη δοκιμή κάμψεων, τη δοκιμή ρεύμας Faucault, τη δοκιμή χαρακτικής, ακτινογραφική εξέταση (για τους ενωμένους στενά σωλήνες)??????????? δοκιμή διάβρωσης (κατόπιν αιτήματος). |
Πρότυπα & υλικά: ASTM A312 TP304/L
ASTM A312 καλύπτει άνευ ραφής, την ευθύς-ραφή που ενώνεται στενά, και το βαριά κρύο εργασμένο ενωμένο στενά σωλήνα ανοξείδωτου, όταν επιτρέπονται οι ενωμένοι στενά σωλήνες μεγαλύτερων διαμέτρων, που ενώνουν στενά δύο διαμήκη τμήματα
304L είναι χαμηλός άνθρακας 304 ωστενιτικό ανοξείδωτο, περιεκτικότητα σε άνθρακα που δεν υπερβαίνει 0,035%, άριστη αντίσταση διάβρωσης που ταιριάζει σε ένα ευρύ φάσμα των εφαρμογών, στην Ευρώπη, ο ισοδύναμος χάλυβας είναι 1,4307.
Χημικές συνθέσεις ASTM A312 TP304/L (%)
| Βαθμός | Γ | Si | ΜΝ | Χρώμιο | Νι | Mo | S | Π |
| TP304 | 0,08 | 1,0 | 2.00 | 18.0 – 20,0 | 8.0 – 11,0 | – | 0,03 | 0.045 |
| TP304L | 0.035 | 1,0 | 2.00 | 18.0 – 20,0 | 8.0 – 13,0 | – | 0,03 | 0.045 |
Μηχανικές ιδιότητες ASTM A312
| Βαθμός | UNS | Εκτατή δύναμη Λ., Ksi [MPA] |
Δύναμη παραγωγής Λ., Ksi [MPA] |
| TP304 | S30400 | 75 [515] | 30 [205] |
| TP304L | S30403 | 70 [485] | 25 [170] |
Οι διαστάσεις ASME/ANSI B36.19M ένωσαν στενά και χωρίς συγκόλληση σωλήνας επεξεργασμένου χάλυβα (χιλ.)
|
NPS (ίντσες) |
Εξωτερικό Dia. (χιλ.) |
Ονομαστικό πάχος τοίχων (χιλ.) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10.3 | - | 1.24 | 1.73 | 2.41 |
| 1/4 | 13.7 | - | 1.65 | 2.24 | 3.02 |
| 3/8 | 17.1 | - | 1.65 | 2.31 | 3.20 |
| 1/2 | 21.3 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4 | 26.7 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1 ¼ | 42.2 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1 ½ | 48.3 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2 | 60.3 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2 ½ | 73 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 |
| 3 ½ | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 |
| 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5 | 141.3 | 2.77 | 3.4 | 6.55 | 9.53 |
| 6 | 168.3 | 2.77 | 3.4 | 7.11 | 10.97 |
| 8 | 219.1 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10 | 273.1 | 3.40 | 4.19 | 9.27 | 12.70(2) |
| 12 | 323.9 | 3.96 | 4.57 | 9.53(2) | 12.70(2) |
| 14 | 355.6 | 3.96 | 4.78(2) | … | … |
| 16 | 406.4 | 4.19 | 4.78(2) | … | … |
| 18 | 457.2 | 4.19 | 4.78(2) | … | … |
| 20 | 508 | 4.78 | 5.54(2) | … | … |
| 22 | 558.8 | 4.78 | 5.54(2) | … | … |
| 24 | 660.4 | 5.54 | 6.35 | … | … |
| 30 | 762 | 6.35 | 7.92 | … | … |
Σημειώσεις:
(1) σχέδιο 5S και τα πάχη τοίχων 10S δεν επιτρέπουν το πέρασμα κλωστής σε βελόνα σύμφωνα με ANSI/ASME B1.20.1
(2) αυτές οι διαστάσεις δεν προσαρμόζονται σε ANSI/ASME B36.1M
Ονομαστικό βάρος ASME B36.19M του σωλήνα χάλυβα, σαφείς άκρες (kg/m)
|
NPS (ίντσες) |
Εξωτερικό Dia. (χιλ.) |
Βάρος του σωλήνα χάλυβα, σαφείς άκρες (kg/m) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10.3 | - | 0,28 | 0,37 | 0,47 |
| 1/4 | 13.7 | - | 0,49 | 0,63 | 0,80 |
| 3/8 | 17.1 | - | 0,63 | 0,84 | 1.10 |
| 1/2 | 21.3 | 0,80 | 1.00 | 1.27 | 1.62 |
| 3/4 | 26.7 | 1.03 | 1.28 | 1.69 | 2.20 |
| 1 | 33.4 | 1.30 | 2.09 | 2.50 | 3.24 |
| 1 ¼ | 42.2 | 1.65 | 2.70 | 3.39 | 4.47 |
| 1 ½ | 48.3 | 1.91 | 3.11 | 4.05 | 5.41 |
| 2 | 60.3 | 2.40 | 3.93 | 5.44 | 7.48 |
| 2 ½ | 73 | 3.69 | 5.26 | 8.63 | 11.41 |
| 3 | 88.9 | 4.51 | 6.45 | 11.29 | 15.27 |
| 3 ½ | 101.6 | 5.18 | 7.40 | 13.57 | 18.63 |
| 4 | 114.3 | 5.84 | 8.36 | 16.07 | 22.32 |
| 5 | 141.3 | 9.47 | 11.57 | 21.77 | 30.97 |
| 6 | 168.3 | 11.32 | 13.84 | 28.26 | 42.56 |
| 8 | 219.1 | 14.79 | 19.96 | 42.65 | 64.64 |
| 10 | 273.1 | 22.63 | 27.78 | 60.31 | 96.01 |
| 12 | 323.9 | 31.25 | 36.00 | 73.88 | 132.08 |
| 14 | 355.6 | 34.36 | 41.30 | … | … |
| 16 | 406.4 | 41.56 | 47.29 | … | … |
| 18 | 457.2 | 46.81 | 53.26 | … | … |
| 20 | 508 | 59.25 | 68.61 | … | … |
| 22 | 558.8 | 65.24 | 75.53 | … | … |
| 24 | 660.4 | 82.47 | 94.45 | … | … |
| 30 | 762 | 118.31 | 147.36 | … | … |
Γενική σημείωση:
