ενωμένος στενά σωλήνας ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | Σωλήνας ASTM A312 TP304/L ASME B36.10M WLD SS |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

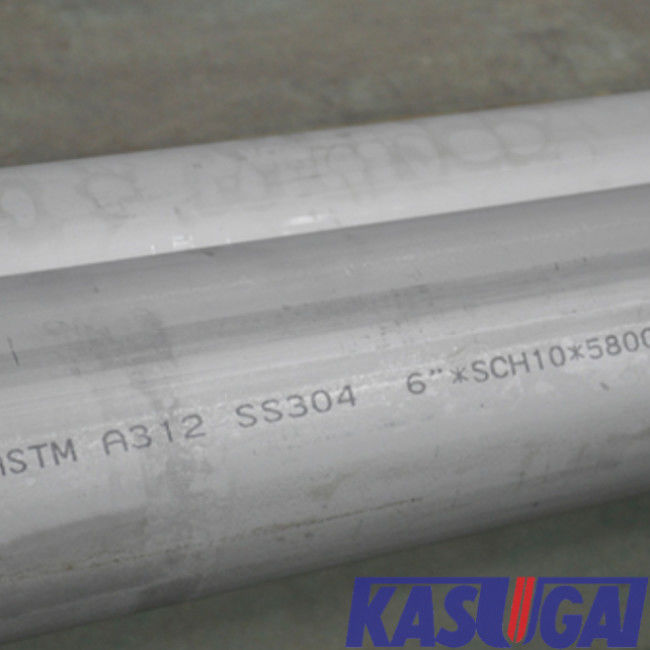

Ενωμένος στενά σωλήνας ανοξείδωτου ASTM A312 TP304/L ASME B36.10M
Προδιαγραφές: ASME B36.10M είναι η τυποποιημένη προδιαγραφή για τους ενωμένους στενά και χωρίς συγκόλληση σωλήνες επεξεργασμένου χάλυβα που χρησιμοποιούνται για τις υψηλές ή χαμηλές θερμοκρασίες και τις πιέσεις. Αυτά τα πρότυπα επίσης εκτενώς χρησιμοποιούνται για τους ενωμένους στενά και χωρίς συγκόλληση σωλήνες που γίνονται από άλλα σιδηρούχα και μη σιδηρούχα κράματα όπως το ανοξείδωτο, το νικέλιο, τιτανίου-ζιρκονίου, το ταντάλιο, το αργίλιο και ο χαλκός, κ.λπ. Όλα τα υλικά θα καλυφθούν στην αντιστοιχία ASTM ή τις προδιαγραφές ASME.
ASTM A312 καλύπτει άνευ ραφής, την ευθύς-ραφή που ενώνεται στενά, και το βαριά κρύο εργασμένο ενωμένο στενά σωλήνα ανοξείδωτου, όταν επιτρέπονται οι ενωμένοι στενά σωλήνες μεγαλύτερων διαμέτρων, που ενώνουν στενά δύο διαμήκη τμήματα
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Ενωμένος στενά σωλήνας ανοξείδωτου ASTM A312 TP304/L ASME B36.10M |
| Σειρά μεγέθους | 1/8» σε 48» |
| Πρότυπα | ASTM A312 TP304/L |
| Πάχος τοίχων | Σύμφωνα με ASME B36.10M |
| Μήκος | 6,096 μ (20 ′), 12,19 μ (40 ′), 6 μ, και 12 μ, που προσαρμόζονται |
| Διαδικασία τελών | Σαφείς άκρες, λοξευμένες άκρες, περασμένες κλωστή άκρες |
| Επιθεώρηση & δοκιμή | Οπτική εξέταση, διαστατική επιθεώρηση, χημική ανάλυση PMI, εκτατή δοκιμή, που ισιώνουν τη δοκιμή, τη δοκιμή κάμψεων, τη δοκιμή ρεύμας Faucault, τη δοκιμή χαρακτικής, ακτινογραφική εξέταση (για τους ενωμένους στενά σωλήνες)??????????? δοκιμή διάβρωσης (κατόπιν αιτήματος). |
Πρότυπα & υλικά: ASTM A312 TP304/L
304L είναι χαμηλός άνθρακας 304 ωστενιτικό ανοξείδωτο, περιεκτικότητα σε άνθρακα που δεν υπερβαίνει 0,035%, άριστη αντίσταση διάβρωσης που ταιριάζει σε ένα ευρύ φάσμα των εφαρμογών, στην Ευρώπη, ο ισοδύναμος χάλυβας είναι 1,4307.
Χημικές συνθέσεις ASTM A312 TP304/L (%)
| Βαθμός | Γ | Si | ΜΝ | Χρώμιο | Νι | Mo | S | Π |
| TP304 | 0,08 | 1,0 | 2.00 | 18.0 – 20,0 | 8.0 – 11,0 | – | 0,03 | 0.045 |
| TP304L | 0.035 | 1,0 | 2.00 | 18.0 – 20,0 | 8.0 – 13,0 | – | 0,03 | 0.045 |
Μηχανικές ιδιότητες ASTM A312
| Βαθμός | UNS | Εκτατή δύναμη Λ., Ksi [MPA] |
Δύναμη παραγωγής Λ., Ksi [MPA] |
| TP304 | S30400 | 75 [515] | 30 [205] |
| TP304L | S30403 | 70 [485] | 25 [170] |
Οι διαστάσεις ASME/ANSI B36.10M ένωσαν στενά και χωρίς συγκόλληση σωλήνας επεξεργασμένου χάλυβα (χιλ.)
| NPS | Δ | Sch5s | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s | STD | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | XXS |
| 1/8 | 10.3 | - | 1.24 | - | - | - | 1.73 | 1.73 | 1.73 | - | 2.41 | 2.41 | 2.41 | - | - | - | - | - |
| 1/4 | 13.7 | - | 1.65 | - | - | - | 2.24 | 2.24 | 2.24 | - | 3.02 | 3.02 | 3.02 | - | - | - | - | - |
| 3/8 | 17.1 | - | 1.65 | - | - | - | 2.31 | 2.31 | 2.31 | - | 3.2 | 3.2 | 3.2 | - | - | - | - | - |
| 1/2 | 21.3 | 1.65 | 2.11 | - | - | - | 2.77 | 2.77 | 2.77 | - | 3.73 | 3.73 | 3.73 | - | - | - | 4.78 | 7.47 |
| 3/4 | 26.7 | 1.65 | 2.11 | - | - | - | 2.87 | 2.87 | 2.87 | - | 3.91 | 3.91 | 3.91 | - | - | - | 5.56 | 7.82 |
| 1 | 33.4 | 1.65 | 2.77 | - | - | - | 3.38 | 3.38 | 3.38 | - | 4.55 | 4.55 | 4.55 | - | - | - | 6.35 | 9.09 |
| 1 ¼ | 42.2 | 1.65 | 2.77 | - | - | - | 3.56 | 3.56 | 3.56 | - | 4.85 | 4.85 | 4.85 | - | - | - | 6.35 | 9.7 |
| 1 ½ | 48.3 | 1.65 | 2.77 | - | - | - | 3.68 | 3.68 | 3.68 | - | 5.08 | 5.08 | 5.08 | - | - | - | 7.14 | 10.15 |
| 2 | 60.3 | 1.65 | 2.77 | - | - | - | 3.91 | 3.91 | 3.91 | - | 5.54 | 5.54 | 5.54 | - | - | - | 8.74 | 11.07 |
| 2 ½ | 73 | 2.11 | 3.05 | - | - | - | 5.16 | 5.16 | 5.16 | - | 7.01 | 7.01 | 7.01 | - | - | - | 9.53 | 14.02 |
| 3 | 88.9 | 2.11 | 3.05 | - | - | - | 5.49 | 5.49 | 5.49 | - | 7.62 | 7.62 | 7.62 | - | - | - | 11.13 | 15.24 |
| 3 ½ | 101.6 | 2.11 | 3.05 | - | - | - | 5.74 | 5.74 | 5.74 | - | 8.08 | 8.08 | 8.08 | - | - | - | - | - |
| 4 | 114.3 | 2.11 | 3.05 | - | - | - | 6.02 | 6.02 | 6.02 | - | 8.56 | 8.56 | 8.56 | - | 11.13 | - | 13.49 | 17.12 |
| 5 | 141.3 | 2.77 | 3.4 | - | - | - | 6.55 | 6.55 | 6.55 | - | 9.53 | 9.53 | 9.53 | - | 12.7 | - | 15.88 | 19.05 |
| 6 | 168.3 | 2.77 | 3.4 | - | - | - | 7.11 | 7.11 | 7.11 | - | 10.97 | 10.97 | 10.97 | - | 14.27 | - | 18.26 | 21.95 |
| 8 | 219.1 | 2.77 | 3.76 | - | 6.35 | 7.04 | 8.18 | 8.18 | 8.18 | 10.31 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 20.62 | 23.01 | 22.23 |
| 10 | 273.1 | 3.4 | 4.19 | - | 6.35 | 7.8 | 9.27 | 9.27 | 9.27 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 25.4 | 28.58 | 25.4 | 25.4 |
| 12 | 323.9 | 3.96 | 4.57 | - | 6.35 | 8.38 | 9.53 | 9.53 | 10.31 | 14.27 | 12.7 | 12.7 | 17.48 | 21.44 | 25.4 | 28.58 | 33.32 | 25.4 |
| 14 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.53 | - | 9.53 | 11.13 | 15.09 | - | 12.7 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 16 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.53 | - | 9.53 | 12.7 | 16.66 | - | 12.7 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 18 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.13 | - | 9.53 | 14.27 | 19.05 | - | 12.7 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 20 | 508 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | - | 9.53 | 15.09 | 20.62 | - | 12.7 | 26.19 | 32.54 | 38.1 | 44.45 | 50.01 | |
| 22 | 558.8 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | - | 9.53 | - | 22.23 | - | 12.7 | 28.58 | 34.93 | 41.28 | 47.63 | 53.98 | |
| 26 | 660.4 | - | - | 7.92 | 12.7 | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 28 | 711.2 | - | - | 7.92 | 12.7 | 15.88 | - | 9.53 | - | - | - | 12.7 | ||||||
| 30 | 762 | 6.35 | 7.92 | 7.92 | 12.7 | 15.88 | - | 9.53 | - | - | - | 12.7 | ||||||
| 32 | 812.8 | - | - | 7.92 | 12.7 | 15.88 | 17.48 | 9.53 | 17.48 | - | - | 12.7 | ||||||
| 34 | 863.6 | - | - | 7.92 | 12.7 | 15.88 | 17.48 | 9.53 | 17.48 | - | - | 12.7 | ||||||
| 36 | 914.4 | - | - | 7.92 | 12.7 | 15.88 | 19.05 | 9.53 | 19.05 | - | - | 12.7 | ||||||
| 38 | 965.2 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 40 | 1016 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 42 | 1066.8 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 44 | 1117.6 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 46 | 1168.4 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 48 | 1219.2 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 |
