Συναρμολόγηση χάλυβα κραμάτων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | Αρμόδια για την παρα |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

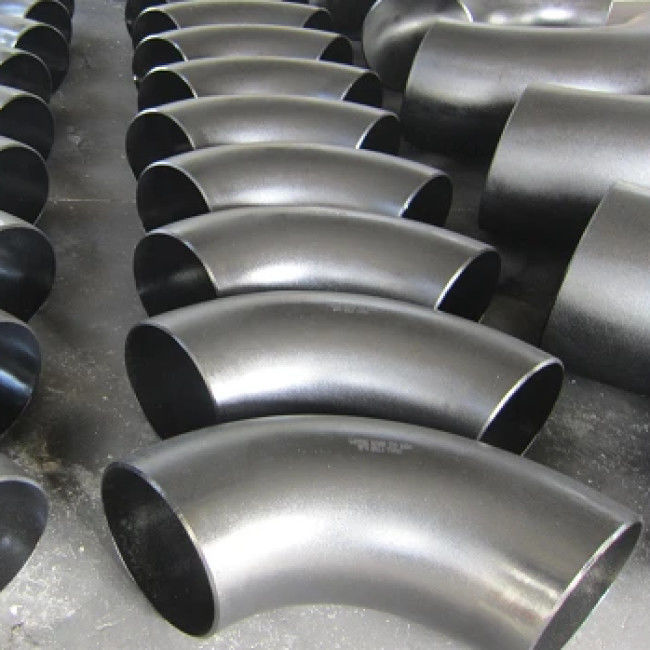

Βαθμός bw L/R ASTM A234 WP11 ASME B16.9 αγκώνας συγκόλλησης άκρης χάλυβα κραμάτων 90 βαθμών 90 βαθμός
Οι συναρμολογήσεις χάλυβα κραμάτων αναμιγνύονται με μια σειρά των κραμάτων. Το περιεχόμενο των κραμάτων καθορίζει τις ιδιότητες και τις ιδιότητες αντίστασης διάβρωσης της συναρμολόγησης. Όσο ψηλότεα τα στοιχεία ανάμιξης μεγαλύτερα είναι οι ιδιότητές του. Οι συναρμολογήσεις σε αυτόν τον βαθμό έχουν τα αρχικά κράματα του σιδήρου και του άνθρακα. Οι υψηλής αντοχής συναρμολογήσεις παίζουν έναν κεντρικό ρόλο στον επηρεασμό των χαρακτηριστικών της ροής στα stress-induced συστήματα
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Βαθμός bw L/R ASTM A234 WP11 ASME B16.9 αγκώνας συγκόλλησης άκρης χάλυβα κραμάτων 90 βαθμών 90 βαθμός |
| Σειρά μεγέθους | 1/2» σε 48» |
| Πάχος τοίχων | Sch5S σε XXS |
| Πρότυπα |
ASTM A234 MSS SP-75 |
| Βαθμός | WP11 |
| Πρότυπα κατασκευής | ASME B16.9 |
Υλική χημική σύνθεση ASTM A234 GR WP11 (%)
| Si | S | ΜΝ | Π | Γ | Mo | Χρώμιο | Νι | $cu | |
| WP11 CL1 | 0.5-1 | 0,03 | 0.3-0.6 | 0,03 | 0.05-0.15 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL2 | 0.5-1 | 0,04 | 0.3-0.8 | 0,04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL3 | 0.5-1 | 0,04 | 0.3-0.8 | 0,04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 |
Διαστάσεις αγκώνων ASME B16.9 L/R
Ο αγκώνας ASME B16.9 χρησιμοποιείται όταν αλλάζει ένας σωλήνας την κατεύθυνση. Οι αγκώνες μπορούν να εμφανιστούν, να γυρίσουν κάτω, να γυρίσουν αριστερά, δεξιός, ή οποιαδήποτε γωνία μέσα - μεταξύ. Οι μακριοί αγκώνες ακτίνας (L/R) δείχνουν τους αγκώνες με τη διάσταση κέντρο--τελών της ακτίνας 1.5D που είναι ίση με με 1,5 Χ NPS στη μονάδα ίντσας. Οι τυποποιημένοι μακριοί αγκώνες ακτίνας ASME B16.9 μπορούν να ταξινομηθούν περαιτέρω ως 90° και 45° σύμφωνα με τη γωνία της ροή-κατεύθυνσης αλλάζουν.
| NPS | O.D χιλ. ίντσα |
Α χιλ. ίντσα |
Β χιλ. ίντσα |
| 1/2 | 21.3 0,84 |
38 1.50 |
16 0,62 |
| 3/4 | 26.7 1.05 |
38 1.50 |
19 0,75 |
| 1 | 33.4 1.32 |
38 1.50 |
22 0,88 |
| 1-1/4 | 42.2 1.66 |
48 1.88 |
25 1.00 |
| 1-1/2 | 48.3 1.90 |
57 2.25 |
29 1.12 |
| 2 | 60.3 2.38 |
76 3.00 |
35 1.38 |
| 2-1/2 | 73.0 2.88 |
95 3.75 |
44 1.75 |
| 3 | 88.9 3.50 |
114 4.50 |
51 2.00 |
| 3-1/2 | 101.6 4.00 |
133 5.25 |
57 2.25 |
| 4 | 114.3 4.50 |
152 6.00 |
64 2.50 |
| 5 | 141.3 5.56 |
190 7.50 |
79 3.12 |
| 6 | 168.3 6.62 |
229 9.00 |
95 3.75 |
| 8 | 219.1 8.62 |
305 12.00 |
127 5.00 |
| 10 | 273.0 10.75 |
381 15.00 |
159 6.25 |
| 12 | 323.8 12.75 |
457 18.00 |
190 7.50 |
| 14 | 355.6 14.00 |
533 21.00 |
222 8.75 |
| 16 | 406.4 16.00 |
610 24.00 |
254 10.00 |
| 18 | 457.0 18.00 |
686 27.00 |
286 11.25 |
| 20 | 508.0 20.00 |
762 30.00 |
318 12.50 |
| 22 | 559.0 22.00 |
838 33.00 |
343 13.50 |
| 24 | 610.0 24.00 |
914 36.00 |
381 15.00 |
| 26 | 660.0 26.00 |
991 39.00 |
406 16.00 |
| 28 | 711.0 28.00 |
1067 42.00 |
438 17.25 |
| 30 | 762.0 30.00 |
1143 45.00 |
470 18.50 |
| 32 | 813.0 32.00 |
1219 48.00 |
502 19.75 |
| 34 | 864.0 34.00 |
1295 51.00 |
533 21.00 |
| 36 | 914.0 36.00 |
1372 54.00 |
565 22.25 |
| 38 | 965.0 38.00 |
1448 57.00 |
600 23.62 |
| 40 | 1016.0 40.00 |
1524 60.00 |
632 24.88 |
| 42 | 1067.0 42.00 |
1600 63.00 |
660 26.00 |
| 44 | 1118.0 44.00 |
1676 66.00 |
695 27.38 |
| 46 | 1168.0 46.00 |
1753 69.00 |
727 28.62 |
| 48 | 1219.0 48.00 |
1829 72.00 |
759 29.88 |
*NPS: Ονομαστικό μέγεθος σωλήνων O.D: Εξωτερική διάμετρος στη λοξότμηση Α: Κέντρο-για να τελειώσει, 90 αγκώνες βαθμού Β: Κέντρο-για να τελειώσει, 45 αγκώνες βαθμού.
