Συναρμολόγηση χάλυβα κραμάτων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ASTM A234 Βαθμός WP22 B16.9 BW Ίδιο Tee |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

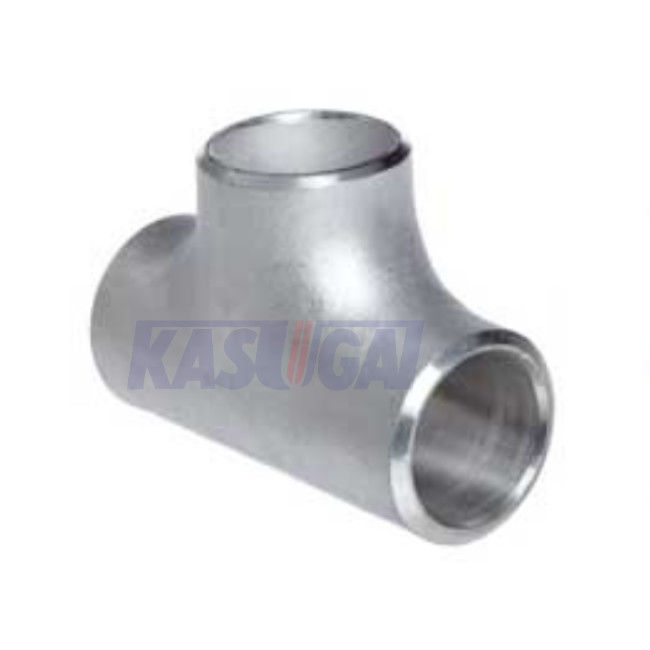

ASTM A234 WP22 B16.9 ίσο γράμμα Τ συγκόλλησης άκρης χάλυβα κραμάτων γραμμάτων Τ bw ίσο
Το γράμμα Τ ASTM A234 WP22 είναι γράμματα Τ σωλήνων χάλυβα κραμάτων που έχουν την ικανότητα να συνδέσουν τρεις σωλήνες ή άλλες συναρμολογήσεις.
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Βαθμός ίσο γράμμα Τ ASTM A234 συγκόλλησης άκρης χάλυβα κραμάτων bw WP22 B16.9 |
| Σειρά μεγέθους | 1/2» σε 48» |
| Πάχος τοίχων | Sch20S σε Sch80S |
| Πρότυπα | ASTM A234 |
| Βαθμός | WP22 |
| Πρότυπα κατασκευής | ASME B16.9 MSS SP-43 Β |
| Επίστρωμα | Μαύρο επίστρωμα εγχυτήρων, καυτό βυθισμένο galvanization, επίστρωμα νιφάδων ψευδάργυρου (ηλεκτροεπιψευδαργύρωση), πετρέλαιο παρεμπόδισης σκουριάς ή επίστρωμα βερνικιών. |
Υλική χημική σύνθεση ASTM A234 GR. WP22 (%)
| Si | S | ΜΝ | Π | Γ | Mo | Χρώμιο | Νι | $cu | |
| WP22 CL1 | 0,5 | 0,04 | 0.3-0.6 | 0,04 | 0.05-0.15 | 0.87-1.13 | 1.9-2.6 | ||
| WP22 CL3 | 0,5 | 0,04 | 0.3-0.6 | 0,04 | 0.05-0.15 | 0.87-1.13 | 1.9-2.6 |
Διαστάσεις γραμμάτων Τ ASME B16.9 (χιλ.)
| NPS (ίντσα) | Εξωτερικό Dia. στη λοξότμηση | Κέντρο--τέλος | |
| O.D. | Τρέξιμο (γ) | Έξοδος (μ) | |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3 1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.1 | 216 | 216 |
| 12 | 323.9 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
