| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO ; PED |
| Αριθμό μοντέλου | ANSI B16.5 WN RF CL300 ASTM A182 F304 |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

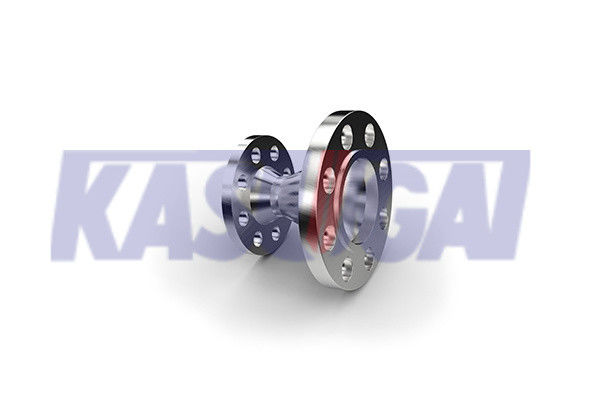

Ειδική φλέβα από ανοξείδωτο χάλυβα 3 ιντσών
Πληροφορίες για το φλάντζο με το μακρύ λαιμό συγκόλλησης
"Ειδική φλάντσα από ανοξείδωτο χάλυβα" αναφέρεται συνήθως σε φλάντσα που έχει μοναδικά ή προσαρμοσμένα χαρακτηριστικά προσαρμοσμένα σε ειδικές απαιτήσεις πέρα από τα τυποποιημένα σχέδια φλάντσας.Αυτές οι ειδικές φλάντζες σχεδιάζονται συχνά για να καλύπτουν ιδιαίτερες ανάγκες σε βιομηχανικές εφαρμογές όπου οι τυποποιημένες φλάντζες μπορεί να μην επαρκούν.
Οι ειδικές φλάντζες έχουν σχεδιαστεί για να ανταποκρίνονται σε ειδικές απαιτήσεις που οι τυποποιημένες φλάντζες δεν μπορούν να ανταποκριθούν.ή ειδικές ονομαστικές πιέσεις προσαρμοσμένες στην εφαρμογή.
Οι ειδικές φλέβες από ανοξείδωτο χάλυβα είναι κατασκευασμένες από ανοξείδωτο χάλυβα, προσφέροντας εξαιρετική αντοχή στη διάβρωση και αντοχή.Η επιλογή του ανοξείδωτου χάλυβα εξασφαλίζει ότι η φλάντσα μπορεί να αντέξει σκληρά περιβάλλοντα και εφαρμογές όπου η διάβρωση είναι ένα πρόβλημα.
| Ονομασία του προϊόντος | ASTM A182 F304 ANSI B16.5 WN RF κλάση 300 Ατσάλι από ανοξείδωτο χάλυβα |
| Πεδίο μεγέθους | Από 1/2 ∆ έως 48 ∆ |
| Τάξη πίεσης | Τάξη 300 |
| Προδιαγραφές | ΑΣTM A182 F304 |
| Τύπος προσώπου | WNRF-Σύζευξη λαιμό Σηκωμένο πρόσωπο |
| Προδιαγραφές | ΑΝΣΙ Β16.5 |
ΑΣTM A182 F304
ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.
ASTM A182 F304 Χημική σύνθεση (%)
| Αξία | C, μέγιστο | Mn, μέγιστο | Π, μέγιστο | S, μέγιστο | Ναι, το μέγιστο | Νι | Αρ | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0~11.0 | 18.0~20.0· | 0.10 |
ΑΣTM A182 F304 Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τράβηξης, λεπτά (MPa) |
Δυνατότητα απόδοσης, λεπτά (MPa) |
Επεκτάσεις σε 2 ίντσες, λεπτό (%) |
Μείωση της επιφάνειας, min (%) |
Σκληρότητα (HBW) |
| F304 | 515 | 205 | 30 | 50 | - Τι; |
Αντικείμενο: Επικαιροποίηση των διαστάσεων των φλάντζων.
| Ονομαστικό μέγεθος | Έξω από τη Ντία. | Δάχος | Διάστημα διαμέσου του κόμβου | Διά. του Hub | Σηκωμένο πρόσωπο Dia. | Ράδιο γωνίας τρύπησης | Βαθμός της πρίζας | Αντιστοιχία τρύπησης | Μέγεθος νήματος | Τρύπες από μπουρνούλες | |||||
| WN |
Επομένως SW ΤΡ |
LJ | LJ | SW | ΤΡ | Διάγραμμα κύκλου. | - Όχι, όχι. | Ντάια. | |||||||
| Α | Β | Ο | t | Y1 | Y2 | Y3 | X | R | r1 | D | Β4 | Q | Γ | H | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| Ονομαστικό μέγεθος | Διάμετροι φλάντζων αλυσίδων | Βάρος (kg) | |||||||||||
| Αριθμός αυλαίας | Διά. της αυξημένης μερίδας | Πιτς Ντάια. | Βαθμός | Διάμετρο | Ράδιο στο κάτω μέρος |
WN Sch 40 |
Επομένως | BL |
SW Sch 40 |
LJ | ΤΡ | ||
| Α | Β | Κ | Π | Ε | F | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | Ρ13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | Ρ16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | Ρ18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | Ρ23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2/21 | Ρ26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | Ρ34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | Ρ49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | Ρ53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | Ρ57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | Ρ61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
