| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ANSI B16.5 WN RF CL300 ASTM A182 F304 |
| Έγγραφο | Βιβλίο του προϊόντος PDF |
Επικεφαλής του οχήματος

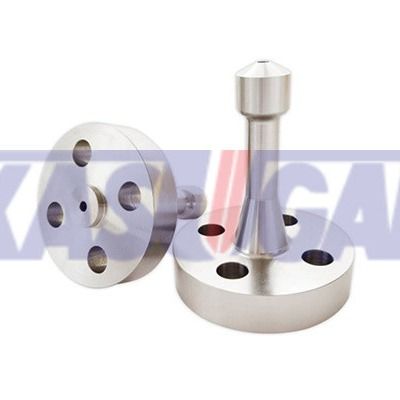

Πληροφορίες για το φλάντζο με το μακρύ λαιμό συγκόλλησης
Η φλάνσα με μακρύ λαιμό συγκόλλησης από ανοξείδωτο χάλυβα είναι ένας ειδικός τύπος φλάνσας που χρησιμοποιείται συνήθως σε συστήματα αγωγών υψηλής πίεσης και υψηλής θερμοκρασίας, όπου η αντοχή στη διάβρωση είναι κρίσιμη.
Οι φλάντζες μακρού λαιμού συγκόλλησης από ανοξείδωτο χάλυβα είναι κατασκευασμένες από ανοξείδωτο χάλυβα, το οποίο προσφέρει εξαιρετική αντοχή στη διάβρωση, αντοχή και αντοχή.και 316L.
Εφαρμογές:Οι φλάντζες με μακρύ λαιμό συγκόλλησης από ανοξείδωτο χάλυβα χρησιμοποιούνται συνήθως σε βιομηχανίες όπως το πετρέλαιο και το φυσικό αέριο, η χημική επεξεργασία, η πετροχημική και η επεξεργασία τροφίμων,όπου είναι απαραίτητη η αντοχή στη διάβρωση και τις υψηλές θερμοκρασίες.
| Ονομασία του προϊόντος | ASTM A182 F304 ANSI B16.5 WN RF κλάση 300 Ατσάλι από ανοξείδωτο χάλυβα |
| Πεδίο μεγέθους | Από 1/2 έως 24 |
| Τάξη πίεσης | Τάξη 300 |
| Προδιαγραφές | ΑΣTM A182 F304 |
| Τύπος προσώπου | WNRF-Σύζευξη λαιμό Σηκωμένο πρόσωπο |
| Προδιαγραφές | ΑΝΣΙ Β16.5 |
ΑΣTM A182 F304
ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.
ASTM A182 F304 Χημική σύνθεση (%)
| Αξία | C, μέγιστο | Mn, μέγιστο | Π, μέγιστο | S, μέγιστο | Ναι, το μέγιστο | Νι | Αρ | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0~11.0 | 18.0~20.0· | 0.10 |
ΑΣTM A182 F304 Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τράβηξης, λεπτά (MPa) |
Δυνατότητα απόδοσης, λεπτά (MPa) |
Επεκτάσεις σε 2 ίντσες, λεπτό (%) |
Μείωση της επιφάνειας, min (%) |
Σκληρότητα (HBW) |
| F304 | 515 | 205 | 30 | 50 | - Τι; |
Τύπος προσώπου: Ανυψωμένο πρόσωπο (RF)
Η φλάντσα με ψηλό πρόσωπο είναι ο πιο κοινός τύπος που χρησιμοποιείται σε εφαρμογές εργοστασίων επεξεργασίας και είναι εύκολα αναγνωρίσιμος.Αναφέρεται ως ανυψωμένο πρόσωπο, επειδή οι επιφάνειες συμμόρφωσης είναι ανυψωμένες πάνω από το πρόσωπο κύκλου βρόγχωνΟ τύπος αυτός της επιφάνειας επιτρέπει τη χρήση ενός ευρέος συνδυασμού σχεδίων στεγασμάτων, συμπεριλαμβανομένων των τύπων επίπεδων φύλλων δακτυλιδίων και των μεταλλικών σύνθετων υλικών, όπως οι σπειροειδείς σπείρες και οι τύποι διπλής θήκης.
Ο σκοπός μιας φλάντζας RF είναι να συγκεντρώσει περισσότερη πίεση σε μια μικρότερη περιοχή συμπίεσης και, ως εκ τούτου, να αυξήσει την ικανότητα συγκράτησης πίεσης της σύνδεσης.5 καθορισμένηΗ ονομαστική πίεση της φλάντζης καθορίζει το ύψος της ανυψωμένης όψης.
Αντικείμενο: Επικαιροποίηση των διαστάσεων των φλάντζων.
| Ονομαστικό μέγεθος | Έξω από τη Ντία. | Δάχος | Διάστημα διαμέσου του κόμβου | Διά. του Hub | Σηκωμένο πρόσωπο Dia. | Ράδιο γωνίας τρύπησης | Βαθμός της πρίζας | Αντιστοιχία τρύπησης | Μέγεθος νήματος | Τρύπες από μπουρνούλες | |||||
| WN |
Επομένως SW ΤΡ |
LJ | LJ | SW | ΤΡ | Διάγραμμα κύκλου. | - Όχι, όχι. | Ντάια. | |||||||
| Α | Β | Ο | t | Y1 | Y2 | Y3 | X | R | r1 | D | Β4 | Q | Γ | H | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| Ονομαστικό μέγεθος | Διάμετροι φλάντζων αλυσίδων | Βάρος (kg) | |||||||||||
| Αριθμός αυλαίας | Διά. της αυξημένης μερίδας | Πιτς Ντάια. | Βαθμός | Διάμετρο | Ράδιο στο κάτω μέρος |
WN Sch 40 |
Επομένως | BL |
SW Sch 40 |
LJ | ΤΡ | ||
| Α | Β | Κ | Π | Ε | F | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | Ρ13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | Ρ16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | Ρ18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | Ρ23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2/21 | Ρ26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | Ρ34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | Ρ49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | Ρ53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | Ρ57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | Ρ61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
