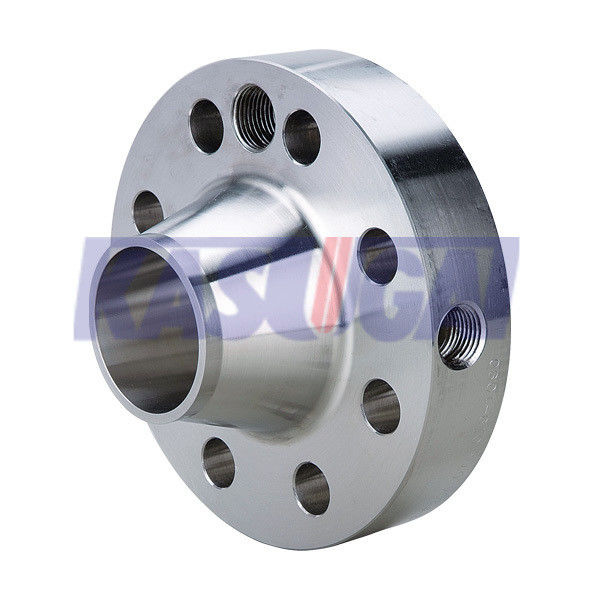

Διάμετροι Τυφλώματος Ζυγής Ραδιοφωνικές φλεγκές ASME B16.36 Τάξη 300

Διάμετροι Τυφλώματα συγκόλλησης λαιμού RF ASME B16.36 τάξη 300

Διάμετροι Τυφλώνας Σώλος συγκόλλησης RF Flanges Πληροφορίες

Το μέγεθος φλάντζης αναφέρεται στο ονομαστικό μέγεθος σωλήνα (NPS) της φλάντζης.αρχίζοντας από 1/2 "NPS και ανεβαίνοντας σε μεγαλύτερα μεγέθη σύμφωνα με τις ειδικές απαιτήσεις της εφαρμογής.

Το πάχος της φλάντζης ποικίλλει ανάλογα με την ονομαστική πίεση και το μέγεθος της φλάντζης.Το πάχος καθορίζεται συνήθως σύμφωνα με τις ονομαστικές τιμές πίεσης και θερμοκρασίας που παρέχονται από το ισχύον πρότυπο..

• Οι διαστάσεις είναι σε χιλιοστά, εκτός από τις βίδες και τις τρύπες βίδες.
• Το ύψος του ανυψωμένου προσώπου (RF) στην ΚΛΑΣΙΑ 300 είναι 2 mm.
• Όλες οι άλλες διαστάσεις είναι σύμφωνα με την ASME B16.5.
• Για τις φλάντζες αλυσίδων μεγαλύτερες από το NPS 3 απαιτούνται πρίζες γωνιομέτρου.

• Εάν απαιτείται, μπορούν να παρέχονται και άλλα μεγέθη NPT.
• Τα μήκη των βρόχων για τις ανυψωμένες φλάντζες προσώπου περιλαμβάνουν την επιτρεπόμενη πάχος του ανοίγματος και της συμπίεσης
  των 6 mm (0,25 ίντσες) για το NPS 1 έως το NPS 12.
  επιτρεπόμενη απόδοση 15 mm (0,62 ίντσες) για το NPS 1 έως το NPS 3.
• Η διάτρηση (B) καθορίζεται από τον αγοραστή.
• Το μήκος του μπουλόνου δεν περιλαμβάνει το ύψος των τρυπών (σημάτων).

Ανεκτικότητα
Οι ανοχές για όλες τις διαστάσεις πρέπει να είναι αυτές που εμφανίζονται στο πρότυπο ASME B16.5, εκτός από εκείνες που εμφανίζονται κατωτέρω.

Τοποθεσία βρύσης πίεσης
Η ανοχή στην τοποθεσία του κέντρου της τρύπας της βρύσης πίεσης από το πρόσωπο της φλάντζας πρέπει να είναι..

• ±0,5 mm (±0,02 ίντσες) για φλάντζες μικρότερες από το NPS 4
• ±0,8 mm (±0,03 ίντσες) για φλάντζες NPS 4 και μεγαλύτερες

Διάμετρος τρύπησης

• Η ανοχή διαμέτρου τρύπας (μόνο για φλάντζες λαιμού συγκόλλησης) είναι ± 0,5% της ονομαστικής αξίας.
