Φλάντζες σωλήνων ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | SUS304 F12 SOPFF 80A |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

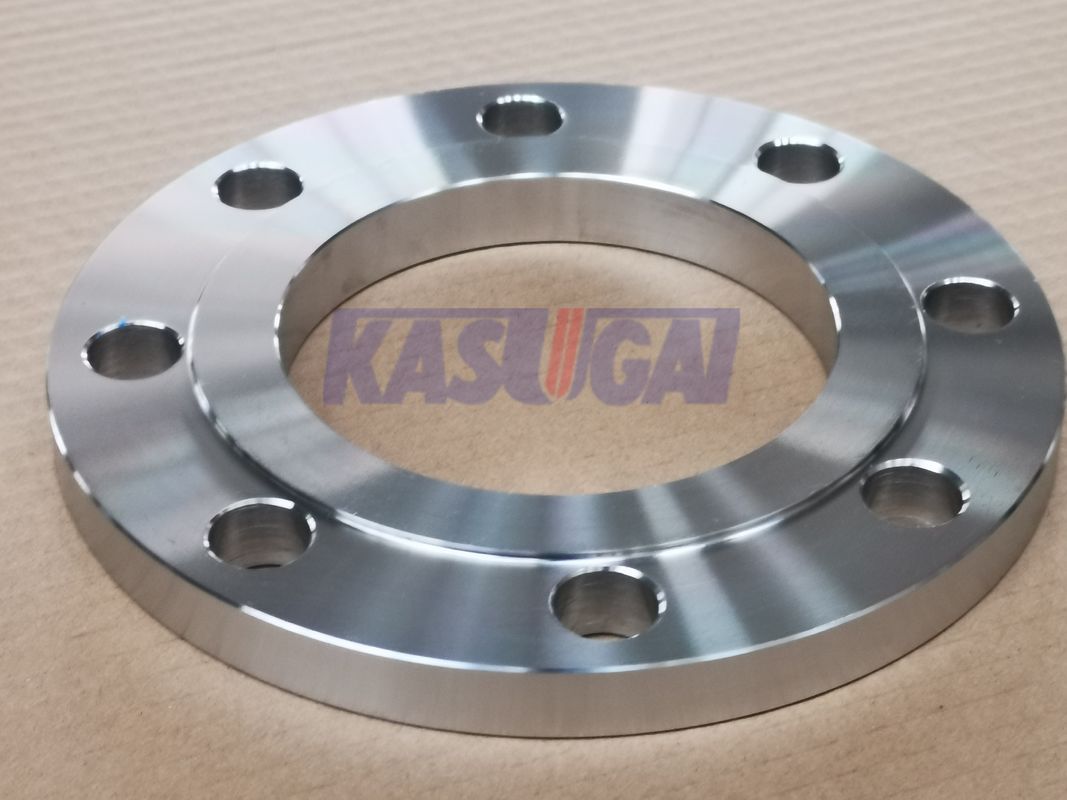

JIS G3443-2 Φλάνγκες σωλήνων από ανοξείδωτο χάλυβα
Πληροφορίες για το προϊόν:
Οι φλάντζες σωλήνων από ανοξείδωτο χάλυβα είναι συνήθως κατασκευασμένες από αυστενιτικό ανοξείδωτο χάλυβα, όπως 304/304L, 316/316L, 317/317L, 321/321H και άλλα.Αυτά τα είδη ανοξείδωτου χάλυβα προσφέρουν εξαιρετική αντοχή στη διάβρωση, αντοχή και αντοχή.
Οι φλάντζες σωλήνων από ανοξείδωτο χάλυβα είναι συστατικά που χρησιμοποιούνται σε συστήματα σωλήνων για τη σύνδεση σωλήνων, βαλβίδων, αντλιών και άλλων εξοπλισμού.και συντήρηση του συστήματος.
Επικοινωνίες με κινητήρα:Οι φλάντζες που προσγειώνονται γλιστράνε πάνω από τον σωλήνα και στη συνέχεια συγκολλούνται στη θέση τους.
| Ονομασία του προϊόντος | SUS304 F12 SOPFF 80A JIS Ατσάλι από ανοξείδωτο χάλυβα |
| Πεδίο μεγέθους | DN80 |
| Τάξη πίεσης | F12 |
| Προδιαγραφές | SUS304 |
| Τύπος προσώπου | ΦΦ-Πλήρη όψη |
| Προδιαγραφές | JIS G3443-2 |
SUS304 Χημική σύνθεση από ανοξείδωτο χάλυβα
| Τύπος | Αξία | C≤ | Si≤ | Mn ≤ | P≤ | S≤ | Αρ | Νι |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 | 8-10.5 |
SUS304 Μηχανικές ιδιότητες από ανοξείδωτο χάλυβα
| Τύπος | Αξία |
Ημέρα. (μμ) |
Δύναμη απόδοσης (Ν/μμ)2) |
Δυνατότητα τράβηξης (Ν/μμ)2) |
Επέκταση (%) |
Σκληρότητα (HB) |
Σκληρότητα (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤ 200 |
Τύπος προσώπου-FF Πλήρης προσώπος
Η φλάντσα Flat Face έχει επιφάνεια συμπίεσης στο ίδιο επίπεδο με την επιφάνεια του κύκλου βρόγχων.Οι εφαρμογές που χρησιμοποιούν φλάντζες επίπεδης όψης είναι συχνά εκείνες στις οποίες η φλάντζη ζευγαρώματος ή το φλάντζο είναι κατασκευασμένο από χύτευση.
JIS G3443-2 F12 Διάμετροι φλάντζας (mm)
| DN | Σώμα σωλήνα | Διάμετροι των μεμονωμένων τμημάτων φλάντζας | Σφραγίδα | Σχοινιά συμμόρφωσης |
Μάζα φλάντζης για αναφορά (kg) |
||||||||||||||||
| Α | D2 | t | D | D3 | D4 | D5 | Τ | h | Α | Κ | Μ | X | r | d1 | Μέγεθος | - Όχι, όχι. | G1 | ε | S | Τύπος RF | Τύπος GF |
| 80 | 89.1 | 4.2 | 80.7 | 125 | 168 | 211 | 8 | 3.8 | 40 | 18 | 2 | 22 | 5 | 19 | M16 | 4 | 90 | 10 | 5 | 4.01 | 3.89 |
| 100 | 114.3 | 4.5 | 105.3 | 152 | 195 | 238 | 9 | 4.5 | 45 | 18 | 2 | 27 | 5 | 19 | M16 | 4 | 115 | 10 | 5 | 5.01 | 4.86 |
| 125 | 139.8 | 4.5 | 130.8 | 177 | 220 | 263 | 9 | 4.5 | 45 | 20 | 2 | 25 | 5 | 19 | M16 | 6 | 145 | 10 | 5 | 6.30 | 6.11 |
| 150 | 165.2 | 5.0 | 155.2 | 204 | 247 | 290 | 10 | 5.0 | 50 | 22 | 2 | 28 | 5 | 19 | M16 | 6 | 170 | 10 | 5 | 8.21 | 7.99 |
| 200 | 216.3 | 5.8 | 204.7 | 256 | 299 | 342 | 11 | 5.2 | 55 | 22 | 2 | 33 | 5 | 19 | M16 | 8 | 220 | 10 | 5 | 10.7 | 10.4 |
| 250 | 267.4 | 6.6 | 254.2 | 308 | 360 | 410 | 13 | 6.4 | 60 | 24 | 2 | 36 | 5 | 23 | M20 | 8 | 275 | 10 | 5 | 16.2 | 15.8 |
| 300 | 318.5 | 6.9 | 304.7 | 362 | 414 | 464 | 15 | 8.1 | 70 | 24 | 3 | 46 | 5 | 23 | M20 | 10 | 325 | 10 | 5 | 19.9 | 19.5 |
| 350 | 355.6 | 6.0 | 343.6 | 414 | 472 | 530 | 17 | 11.0 | 85 | 26 | 3 | 59 | 5 | 25 | M22 | 10 | 375 | 10 | 5 | 29.3 | 28.8 |
| 400 | 406.4 | 6.0 | 394.4 | 466 | 524 | 582 | 19 | 13.0 | 95 | 26 | 3 | 69 | 5 | 25 | M22 | 12 | 425 | 10 | 5 | 34.9 | 34.3 |
| 450 | 457.2 | 6.0 | 445.2 | 518 | 585 | 652 | 21 | 15.0 | 105 | 28 | 3 | 77 | 6 | 27 | M24 | 12 | 475 | 10 | 5 | 46.9 | 46.3 |
| 500 | 508.0 | 6.0 | 496.0 | 572 | 639 | 706 | 21 | 15.0 | 105 | 28 | 3 | 77 | 6 | 27 | M24 | 12 | 530 | 10 | 5 | 52.4 | 51.7 |
| 600 | 609.6 | 6.0 | 597.6 | 676 | 743 | 810 | 22 | 16.0 | 110 | 30 | 3 | 80 | 6 | 27 | M24 | 16 | 630 | 10 | 5 | 66.9 | 66.1 |
| 700 | 711.2 |
7.0 6.0 |
697.2 699.2 |
780 | 854 | 928 | 24 |
17.0 18.0 |
130 | 32 | 3 | 98 | 7 | 33 | M30 | 16 | 730 | 10 | 5 |
93.3 92.0 |
92.4 91.1 |
| 800 | 812.8 |
8.0 7.0 |
796.8 798.8 |
886 | 960 | 1034 | 25 |
17.0 18.0 |
130 | 34 | 3 | 96 | 7 | 33 | M30 | 20 | 833 | 10 | 5 |
114 112 |
113 111 |
| 900 | 914.4 |
9.0 8.0 |
898.4 900.4 |
990 | 1073 | 1156 | 27 |
19.0 20.0 |
150 | 36 | 3 | 114 | 7 | 33 | M30 | 20 | 935 | 10 | 5 |
152 150 |
151 149 |
| 1000 | 1016.0 |
10.0 8.0 |
998.0 1000.0 |
1096 | 1179 | 1262 | 28 |
19.0 20.0 |
150 | 38 | 3 | 112 | 8 | 33 | M30 | 24 | 1032 | 16 | 8 |
179 177 |
176 174 |
| 1100 | 1117.6 |
11.0 9.0 |
1097.6 1101.6 |
1200 | 1283 | 1366 | 31 |
22.0 23.0 |
170 | 41 | 3 | 129 | 8 | 33 | M30 | 24 | 1134 | 16 | 8 |
227 221 |
223 218 |
| 1200 | 1219.2 |
12.0 10.0 |
1197.2 1201.2 |
1304 | 1387 | 1470 | 32 |
21.0 23.0 |
170 | 43 | 3 | 127 | 9 | 33 | M30 | 28 | 1236 | 16 | 8 |
260 254 |
256 250 |
| 1350 | 1371.6 |
14.0 11.0 |
1347.6 1351.6 |
1462 | 1552 | 1642 | 34 |
22.0 24.0 |
180 | 45 | 3 | 135 | 9 | 39 | M36 | 28 | 1390 | 16 | 8 |
329 321 |
324 317 |
| 1500 | 1524.0 |
15.0 12.0 |
1496.0 1502.0 |
1620 | 1710 | 1800 | 36 |
22.0 25.0 |
190 | 48 | 3 | 142 | 10 | 39 | M36 | 32 | 1544 | 16 | 8 |
406 393 |
401 388 |
| 1600 | 1625.6 |
15.0 12.0 |
1595.6 1601.6 |
1760 | 1820 | 1915 | 40 |
25.0 28.0 |
210 | 53 | 3 | 157 | 11 | 39 | M36 | 36 | 1656 | 24 | 12 |
513 498 |
501 486 |
| 1650 | 1676.4 |
16.0 13.0 |
1646.4 1652.4 |
1810 | 1870 | 1965 | 40 |
25.0 28.0 |
210 | 53 | 3 | 157 | 11 | 39 | M36 | 40 | 1708 | 24 | 12 |
526 510 |
514 498 |
| 1800 | 1828.8 |
18.0 15.0 |
1796.8 1802.8 |
1960 | 2020 | 2115 | 41 |
25.0 28.0 |
210 | 55 | 3 | 155 | 11 | 39 | M36 | 44 | 1856 | 24 | 12 |
589 576 |
576 562 |
| 2000 | 2032.0 |
19.0 16.0 |
1996.0 2002.0 |
2170 | 2230 | 2325 | 43 |
25.0 28.0 |
220 | 58 | 4 | 162 | 11 | 46 | M42 | 48 | 2061 | 24 | 12 |
706 686 |
691 671 |
| 2100 | 2133.6 |
20.0 16.0 |
2095.6 2101.6 |
2270 | 2335 | 2430 | 44 |
25.0 28.0 |
220 | 59 | 4 | 161 | 12 | 46 | M42 | 48 | 2161 | 24 | 12 |
765 744 |
750 728 |
| 2200 | 2235.2 |
21.0 17.0 |
2195.2 2203.2 |
2370 | 2440 | 2550 | 46 |
26.0 30.0 |
240 | 61 | 4 | 179 | 12 | 46 | M42 | 52 | 2261 | 24 | 12 |
899 867 |
883 851 |
| 2300 | 2336.8 |
22.0 18.0 |
2294.8 2302.8 |
2470 | 2545 | 2640 | 46 |
25.0 29.0 |
240 | 62 | 4 | 178 | 12 | 46 | M42 | 52 | 2361 | 24 | 12 |
934 901 |
917 884 |
| 2400 | 2438.4 |
23.0 18.0 |
2394.0 2504.0 |
2570 | 2650 | 2760 | 48 |
26.0 30.0 |
240 | 64 | 4 | 176 | 13 | 46 | M42 | 56 | 2461 | 24 | 12 |
1050 1010 |
1030 993 |
| 2500 | 2540.0 |
24.0 19.0 |
2494.0 2504.0 |
2680 | 2755 | 2855 | 51 |
28.0 33.0 |
260 | 68 | 4 | 192 | 13 | 52 | M48 | 56 | 2562 | 28 | 14 |
1170 1120 |
1140 1090 |
| 2600 | 2641.6 |
25.0 20.0 |
2593.6 2603.6 |
2780 | 2850 | 2960 | 51 |
27.0 32.0 |
260 | 68 | 5 | 192 | 13 | 52 | M48 | 56 | 2662 | 28 | 14 |
1230 1180 |
1210 1160 |
| 2700 | 2743.2 |
26.0 21.0 |
2693.2 2703.2 |
2880 | 2970 | 3080 | 53 |
28.0 33.0 |
270 | 71 | 5 | 199 | 14 | 52 | M48 | 60 | 2762 | 28 | 14 |
1400 1350 |
1370 1320 |
| 2800 | 2844.8 |
29.0 22.0 |
2794.8 2804.8 |
3000 | 3070 | 3180 | 54 |
28.0 33.0 |
270 | 72 | 5 | 198 | 14 | 52 | M48 | 60 | 2872 | 28 | 14 |
1470 1410 |
1440 1380 |
| 3000 | 3048.0 |
29.0 22.0 |
2994.0 3004.0 |
3210 | 3290 | 3405 | 58 |
29.0 36.0 |
290 | 76 | 5 | 214 | 15 | 52 | M48 | 64 | 3072 | 28 | 15 |
1800 1740 |
1770 1710 |
|
|||||||||||||||||||||
