Φλάντζες σωλήνων ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO, PED, AD2000 |
| Αριθμό μοντέλου | JIS SUS304 PL-LJ Split 10K 80A |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

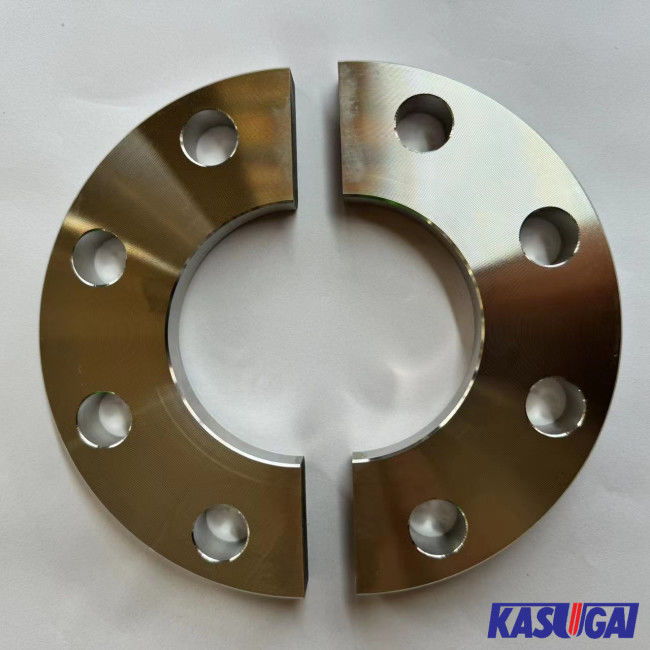

JIS SUS304 PL-LJ 10K 80A Πλάκα από ανοξείδωτο χάλυβα
Οι διαχωρισμένες φλάντζες αποτελούνται από 2 κομμάτια που μπορούν να αλληλοσυνδεθούν με ασφάλεια χρησιμοποιώντας καρφιά και μπουλόνια.Οι κατασκευαστές διαχωρισμένων φλάντζων συνιστούν τη χρήση αυτών των φλάντζων ως επίπεδων φλάντζων αφαιρώντας την ανυψωμένη προβολή στην εξωτερική όψη της φλάντζης.
Πληροφορίες για το προϊόν
| Ονομασία του προϊόντος | JIS SUS304 PL-LJ 10K 80A Πλάκα από ανοξείδωτο χάλυβα |
| Μέγεθος | DN80, OD185mm, ID91.6mm, πάχος 18mm |
| Τάξη πίεσης | 10 χλμ. |
| Προδιαγραφές | Δελτίο ΕΚΑΧ αριθ. |
| Τύπος προσώπου | Συναρμολόγηση |
| Υλικά | SUS304 |
| Καταγωγή | Κίνα |
Υλικό:Ατσάλι από ανοξείδωτο SUS304
Το υλικό SUS304 είναι ένα ιαπωνικό πρότυπο JIS και ο πιο συχνά χρησιμοποιούμενος ανοξείδωτος χάλυβας, που περιέχει 18% Cr και 8% Ni.Μπορεί να διατηρήσει καλή αντοχή σε θερμότητα και αντοχή σε υψηλές και χαμηλές θερμοκρασίες, έχει επίσης καλή αντοχή στη διάβρωση, συγκολλησιμότητα, δυνατότητα ψύξης και μηχανικές ιδιότητες σε ήπια ατμόσφαιρα.
SUS304 Χημική σύνθεση από ανοξείδωτο χάλυβα
| Τύπος | Αξία | C≤ | Si≤ | Mn ≤ | P≤ | S≤ | Αρ | Νι |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 | 8-10.5 |
SUS304 Μηχανικές ιδιότητες από ανοξείδωτο χάλυβα
| Τύπος | Αξία |
Ημέρα. (μμ) |
Δύναμη απόδοσης (Ν/μμ)2) |
Δυνατότητα τράβηξης (Ν/μμ)2) |
Επέκταση (%) |
Σκληρότητα (HB) |
Σκληρότητα (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤ 200 |
JIS 10K Διάμετρος διαχωρισμένης φλάντζας (mm)
| Ονομαστικό μέγεθος σωλήνα | Σωλήνες | Μέσα στη Ντία. | Έξω από τη Ντία. | Δάχος | Τρύπες από μπουρνούλες | |||
| Δοκίμημα | Μμμ. | Α | D | t | Γ | - Όχι, όχι, όχι. | h | |
| 3/4 | 20 | 27.2 | 28.9 | 100 | 14 | 75 | 4 | 15 |
| 1 | 25 | 34.0 | 35.6 | 125 | 14 | 90 | 4 | 19 |
| 1-1/4 | 32 | 42.7 | 44.3 | 135 | 16 | 100 | 4 | 19 |
| 1-1/2 | 40 | 48.6 | 50.4 | 140 | 16 | 105 | 4 | 19 |
| 2 | 50 | 60.5 | 62.7 | 155 | 16 | 120 | 4 | 19 |
| 2-1/2 | 65 | 76.3 | 78.7 | 175 | 18 | 140 | 4 | 19 |
| 3 | 80 | 89.1 | 91.6 | 185 | 18 | 150 | 8 | 19 |
| 4 | 100 | 114.3 | 116.9 | 210 | 18 | 175 | 8 | 19 |
| 5 | 125 | 139.8 | 143.0 | 250 | 20 | 210 | 8 | 23 |
| 6 | 150 | 165.2 | 168.4 | 280 | 22 | 240 | 8 | 23 |
| 8 | 200 | 216.3 | 219.5 | 330 | 22 | 290 | 12 | 23 |
| 10 | 250 | 267.4 | 271.7 | 400 | 24 | 355 | 12 | 25 |
| 12 | 300 | 318.5 | 322.8 | 445 | 24 | 400 | 16 | 25 |
Σημείωση:
