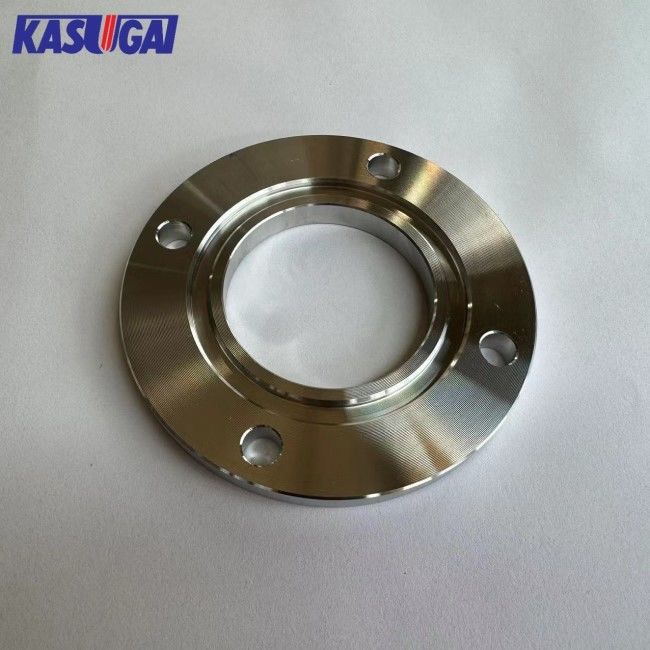

JIS SUS304 VG-FF 65A Ατσάλι από ανοξείδωτο χάλυβα (VG) πλήρης επιφάνειας (FF)
Το JIS VG/VF φλάντζης χρησιμοποιείται κυρίως σε σωλήνες διανομής κενού και θάλαμους.
Πληροφορίες για το προϊόν
| Ονομασία του προϊόντος |
Διάταξη: |
| Πεδίο μεγέθους |
ΟΔ145mm Μονάδα 10mm |
| Τάξη πίεσης |
10 χλμ. |
| Προδιαγραφές |
JIS B2290 (ISO 1906) |
| Τύπος προσώπου |
Πλήρη όψη (FF) |
| Υλικά |
SUS304 |
| Καταγωγή |
Κίνα |
Διάμετροι φλάντζας JIS VG (mm)
|
Ονομαστικός αριθμός σωλήνα
Μέγεθος
|
Αριθμός φλάντζης |
D |
Υπερβολικό |
Δάχος |
Τρύπες από μπουρνούλες |
Μοντέλο προβολέα |
Σφραγίδες |
| Τ |
Γ |
- Όχι, όχι. |
H |
G1 |
G2 |
S |
| 10Α |
VG-10 |
17.3 |
70 |
8 |
50 |
4 |
10 |
M8 |
34 |
24 |
3 |
| 20Α |
VG-20 |
27.2 |
80 |
8 |
60 |
4 |
10 |
M8 |
44 |
34 |
3 |
| 25Α |
VG-25 |
34.0 |
90 |
8 |
70 |
4 |
10 |
M8 |
50 |
40 |
3 |
| 40Α |
VG-40 |
48.6 |
105 |
10 |
85 |
4 |
10 |
M8 |
65 |
55 |
3 |
| 50Α |
VG-50 |
60.5 |
120 |
10 |
100 |
4 |
10 |
M8 |
80 |
70 |
3 |
| 65Α |
VG-65 |
76.3 |
145 |
10 |
120 |
4 |
12 |
M10 |
95 |
85 |
3 |
| 80A |
VG-80 |
89.1 |
160 |
12 |
135 |
4 |
12 |
M10 |
110 |
100 |
3 |
| 100A |
VG-100 |
114.3 |
185 |
12 |
160 |
8 |
12 |
M10 |
130 |
120 |
3 |
| 125Α |
VG-125 |
139.8 |
210 |
12 |
185 |
8 |
12 |
M10 |
160 |
150 |
3 |
| 150A |
VG-150 |
165.2 |
235 |
12 |
210 |
8 |
12 |
M10 |
185 |
175 |
3 |
| 200A |
VG-200 |
216.3 |
300 |
16 |
270 |
8 |
15 |
M12 |
241 |
225 |
4.5 |
| 250A |
VG-250 |
267.4 |
350 |
16 |
320 |
12 |
15 |
M12 |
291 |
275 |
4.5 |
| 300A |
VG-300 |
318.5 |
400 |
16 |
370 |
12 |
15 |
M12 |
341 |
325 |
4.5 |
| 350A |
VG-350 |
355.6 |
450 |
20 |
420 |
12 |
15 |
M12 |
396 |
380 |
4.5 |
| 400A |
VG-400 |
406.4 |
520 |
20 |
480 |
12 |
19 |
M16 |
446 |
430 |
4.5 |
| 450A |
VG-450 |
457.2 |
575 |
20 |
553 |
16 |
19 |
M16 |
504 |
480 |
7 |
| 500A |
VG-500 |
508.0 |
625 |
22 |
585 |
16 |
19 |
M16 |
554 |
530 |
7 |
Υλικό:Ατσάλι από ανοξείδωτο SUS304
Το υλικό SUS304 είναι ένα ιαπωνικό πρότυπο JIS και ο πιο συχνά χρησιμοποιούμενος ανοξείδωτος χάλυβας, που περιέχει 18% Cr και 8% Ni.Μπορεί να διατηρήσει καλή αντοχή σε θερμότητα και αντοχή σε υψηλές και χαμηλές θερμοκρασίες, έχει επίσης καλή αντοχή στη διάβρωση, συγκολλησιμότητα, δυνατότητα ψύξης και μηχανικές ιδιότητες σε ήπια ατμόσφαιρα.
SUS304 Χημική σύνθεση από ανοξείδωτο χάλυβα
| Τύπος |
Αξία |
C≤ |
Si≤ |
Mn ≤ |
P≤ |
S≤ |
Αρ |
Νι |
| JIS G4303 |
SUS304 |
0.08 |
1.00 |
2.00 |
0.045 |
0.030 |
18-20 |
8-10.5 |
SUS304 Μηχανικές ιδιότητες από ανοξείδωτο χάλυβα
| Τύπος |
Αξία |
Ημέρα.
(μμ)
|
Δύναμη απόδοσης
(Ν/μμ)2)
|
Δυνατότητα τράβηξης
(Ν/μμ)2)
|
Επέκταση
(%)
|
Σκληρότητα
(HB)
|
Σκληρότητα
(HV)
|
| JIS G4303 |
SUS304 |
d≤180 |
≥205 |
≥520 |
40 |
≤187 |
≤ 200 |
Τύπος προσώπου-FF Πλήρης προσώπος
Το φλάντζης Full Face έχει επιφάνεια συμπίεσης στο ίδιο επίπεδο με την επιφάνεια του κυκλώματος στροφής.Οι εφαρμογές που χρησιμοποιούν επίπεδες φλάντζες είναι συχνά εκείνες στις οποίες η φλάντζη ζευγαρώματος ή το φλάντζο είναι κατασκευασμένο από χύτευση.
Πλήρης Φατσα-FF
σύμφωνα με την ταξινόμηση της επιφάνειας στεγνώματος και την ονομασία του JIS B2220
