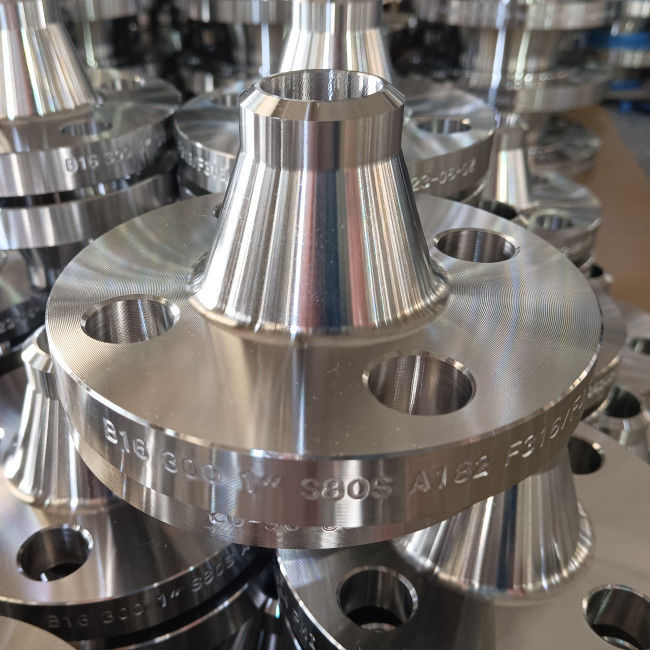

Κατηγορία 300 αυξημένο λαιμός πρόσωπο συγκόλλησης φλαντζών WN RF σωλήνων ανοξείδωτου

Κατηγορία 300 Ansi B16.5 WN RF ASTM A182 F316/L αυξημένη φλάντζα προσώπου συγκόλλησης ανοξείδωτου λαιμός

Πληροφορίες προϊόντων

Υλικά: ASTM A182 F316/F316L

Το ανοξείδωτο 316/φλάντζες 316L έχει ενισχύσει την αντίσταση στη διάβρωση διάβρωσης στα περιβάλλοντα χλωριδίου λόγω της προσθήκης του μολυβδαίνιου. Το γράμμα «Λ» δείχνει τη χαμηλή περιεκτικότητα σε άνθρακα. Σύμφωνα με ASME B16.5 και ASME B16.47, οι φλάντζες SS 316/316L μπορούν να γίνουν από τα σφυρηλατημένα κομμάτια του βαθμού F316 ή F316L ASTM A182, τις ρίψεις των βαθμών CF8M ή CF3M ASTM A351, και τα πιάτα των βαθμών 316 ή 316L ASTM A240.

Οι φλάντζες SS 316/316L μπορούν να εφοδιαστούν στους διαφορετικούς τύπους όπως ο λαιμός συγκόλλησης, ολίσθηση επάνω, τυφλός, συγκόλληση υποδοχών, να περιτυλίξουν την ένωση, που περνιέται κλωστή, και η μείωση, οι φλάντζες κ.λπ. ASME B16.5 μπορούν να παρασχεθούν στα μεγέθη 1/2 ″ μέσω 24 ″ στην κατηγορία 150, 300, 400, 600, 900, 1500, 2500. Οι φλάντζες της σειράς Α ASME B16.47 μπορούν να παρασχεθούν στα μεγέθη 26 ″ μέσω 60 ″ στην κατηγορία 150, 300, 400, 600, 900 ενώ οι φλάντζες της σειράς Β ASME B16.47 μπορούν να παρασχεθούν στα μεγέθη 26 ″ μέσω 60 στην κατηγορία 75, 150, 300, 400, 600, 900

Χημική σύνθεση ASTM A182 F316/F316L (%)

Μηχανικές ιδιότητες ASTM A182 F316/F316L

Τύπος φλαντζών: Φλάντζα λαιμών συγκόλλησης (WN)

Μια φλάντζα λαιμών συγκόλλησης, αποκαλούμενη επίσης μια εκλεπτυμένη φλάντζα πλημνών ή φλάντζα υψηλός-πλημνών, είναι ένα είδος φλάντζας που μπορεί να επανεντοπίσει την πίεση στους σωλήνες, που εξασφαλίζει μια μείωση στη συγκέντρωση υψηλός-πίεσης στο κατώτατο σημείο της φλάντζας. Υπάρχουν δύο σχέδια φλαντζών λαιμών ένωσης – ο πρώτος τύπος χρησιμοποιείται με τους σωλήνες ενώ ο δεύτερος, πιό μακροχρόνιος τύπος δεν μπορεί να χρησιμοποιηθεί με τους σωλήνες αλλά με εγκαταστάσεις διαδικασίας. Η φλάντζα λαιμών συγκόλλησης περιλαμβάνει από μια στρογγυλή συναρμολόγηση που επεκτείνεται πέρα από το πλαίσιο της περιφέρειας. Αυτές οι φλάντζες, που κατασκευάζονται χαρακτηριστικά από το σφυρηλατημένο κομμάτι, είναι πραγματικά ενωμένες στενά στους σωλήνες.

Τύπος προσώπου: Αυξημένο πρόσωπο (RF)

Η αυξημένη φλάντζα προσώπου είναι ο πιό κοινός που χρησιμοποιείται τύπος στις εφαρμογές εγκαταστάσεων διαδικασίας, και πρόκειται εύκολα να προσδιορίσει. Αναφέρεται ως αυξημένο πρόσωπο επειδή οι επιφάνειες στολισμάτων αυξάνονται επάνω από το πρόσωπο κύκλων αμπαρώματος. Αυτός ο τύπος προσώπου επιτρέπει τη χρήση ενός ευρύ συνδυασμού σχεδίων στολισμάτων, συμπεριλαμβανομένων των επίπεδων τύπων φύλλων δαχτυλιδιών και των μεταλλικών σύνθετων όπως η σπειροειδής πληγή και διπλασιάζει τους καλυμμένους τύπους.

Ο σκοπός μιας φλάντζας RF είναι να συγκεντρωθεί περισσότερη πίεση σε μια μικρότερη περιοχή στολισμάτων και με αυτόν τον τρόπο να αυξηθεί η ικανότητα συγκράτησης πίεσης της ένωσης. Η διάμετρος και το ύψος είναι σε ASME B16.5 που καθορίζεται, από την κατηγορία πίεσης και τη διάμετρο. Η εκτίμηση πίεσης της φλάντζας καθορίζει το ύψος του αυξημένου προσώπου.

Διαστάσεις φλαντζών Ansi B16.5 – κατηγορία 300 (χιλ.)
