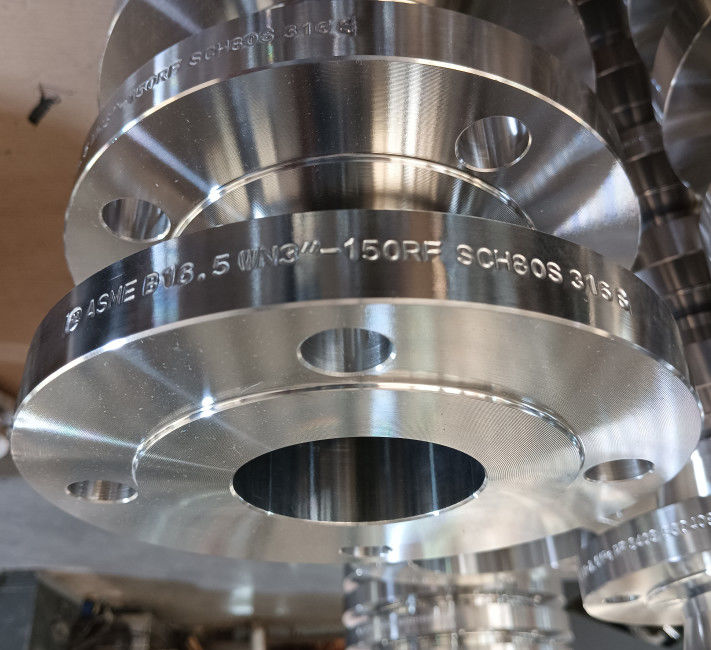

Ανοξείδωτη αυξημένη φλάντζα λαιμών συγκόλλησης προσώπου, CL150 φλάντζα σωλήνων χάλυβα 1 ίντσας

ASTM A182 F316/L ANSI B16.5 WN RF κλάση 150 Ατσάλι από ανοξείδωτο χάλυβα

Πληροφορίες για το προϊόν

Υλικά: ASTM A182 F316/F316L

Οι φλάντζες από ανοξείδωτο χάλυβα 316/ 316L έχουν βελτιωμένη αντοχή στη διάβρωση σε περιβάλλοντα χλωριούχου λόγω της προσθήκης μολυβδενίου.Σύμφωνα με την ASME B16.5 και ASME B16.47, οι φλάντζες SS 316/ 316L μπορούν να κατασκευάζονται από σφυρηλατήσεις της κλάσης ASTM A182 F316 ή F316L, χύτευμα της κλάσης ASTM A351 CF8M ή CF3M και πλάκες της κλάσης ASTM A240 316 ή 316L.

Οι φλάντζες SS 316/ 316L μπορούν να διατίθενται σε διάφορους τύπους, όπως λαιμό συγκόλλησης, γρίπη, τυφλή, συγκόλληση ελαστικών, αρθρώσεις γροθιάς, ρυμουλκούμενες και μειωτικές, κλπ. Φλάντζες του ASME B16.5 μπορεί να παρέχεται σε μεγέθη 1/2" έως 24" στην κατηγορία 150, 300, 400, 600, 900, 1500, 2500. Οι φλέβες της σειράς Α του ASME B16.47 μπορούν να παρέχονται σε μεγέθη 26" έως 60" στην κατηγορία 150, 300, 400, 600, 900· ενώ οι φλέβες του ASME B16.47 Η σειρά Β μπορεί να διατίθεται σε μεγέθη 26" έως 60" στην κατηγορία 75, 150, 300, 400, 600, 900

ΑΣTM A182 F316/F316L Χημική σύνθεση (%)

ΑΣTM A182 F316/F316L Μηχανικές ιδιότητες

Τύπος φλάντζης:Συλλεκτική φλάνσα λαιμού (WN)

Το φλάντζο λαιμού συγκόλλησης, που ονομάζεται επίσης φλάντζο κωνικού κέντρου ή φλάντζο υψηλού κέντρου, είναι ένα είδος φλάντζου που μπορεί να μεταφέρει την πίεση στους σωλήνες,διασφάλιση μείωσης της συγκέντρωσης υψηλής πίεσης στο κάτω μέρος της φλάντζαςΥπάρχουν δύο σχέδια φλάντζων λαιμού συγκόλλησης ̇ ο πρώτος τύπος χρησιμοποιείται με σωλήνες ενώ ο δεύτερος, μεγαλύτερος τύπος δεν μπορεί να χρησιμοποιηθεί με σωλήνες αλλά με εργοστάσιο επεξεργασίας.Η φλάντσα λαιμού συγκόλλησης αποτελείται από στρογγυλή ράβδο που εκτείνεται πέρα από τον περίμετρο της περιφέρειαςΑυτές οι φλάντζες, που συνήθως κατασκευάζονται από σφυρηλάτηση, είναι στην πραγματικότητα συγκολλημένες σε σωλήνες.

Τύπος προσώπου: Ανυψωμένο πρόσωπο (RF)

Η φλάντσα με ψηλό πρόσωπο είναι ο πιο κοινός τύπος που χρησιμοποιείται σε εφαρμογές εργοστασίων επεξεργασίας και είναι εύκολα αναγνωρίσιμος.Αναφέρεται ως ανυψωμένο πρόσωπο, επειδή οι επιφάνειες συμμόρφωσης είναι ανυψωμένες πάνω από το πρόσωπο κύκλου βρόγχωνΟ τύπος αυτός της επιφάνειας επιτρέπει τη χρήση ενός ευρέος συνδυασμού σχεδίων στεγνώσεων, συμπεριλαμβανομένων των τύπων επίπεδων φύλλων δακτυλιδίων και των μεταλλικών σύνθετων υλικών όπως οι σπειροειδείς σπείρες και οι τύποι διπλής θήκης.

Ο σκοπός μιας φλάντζας RF είναι να συγκεντρώσει περισσότερη πίεση σε μια μικρότερη περιοχή συμπίεσης και, ως εκ τούτου, να αυξήσει την ικανότητα συγκράτησης πίεσης της σύνδεσης.5 καθορισμένηΗ ονομαστική πίεση της φλάντζας καθορίζει το ύψος της ανυψωμένης όψης.

Αντικείμενο: Επικαιροποίηση των διαστάσεων των φλάντζων.
