Φλάντζες σωλήνων ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ΓΦ JIS SUS304 VF |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

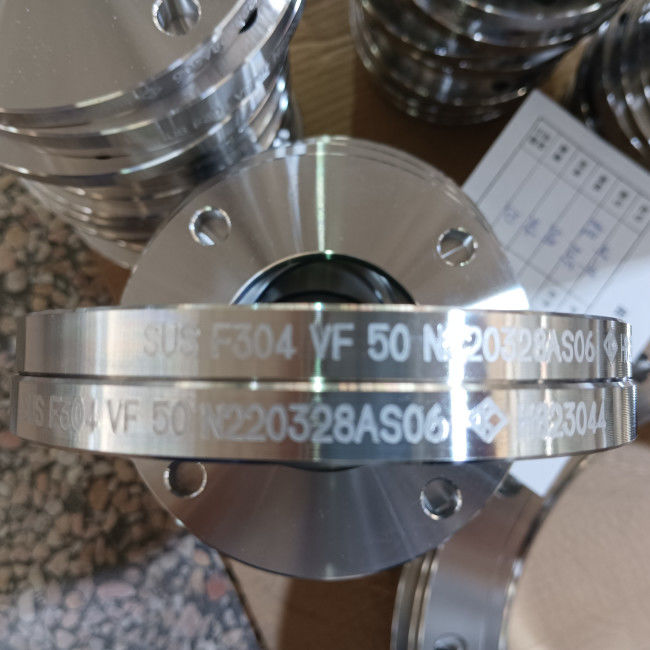

JIS SUS304 VF ΓΦ JIS τυποποιημένη φλάντζα προσώπου ανοξείδωτου κενή πλήρης
Πληροφορίες προϊόντων
| Όνομα προϊόντων | JIS SUS304 VF ΓΦ JIS τυποποιημένη φλάντζα προσώπου ανοξείδωτου κενή πλήρης |
| Σειρά μεγέθους | 3/8» σε 20» |
| Κατηγορία πίεσης | 5K 10K 16K 20K 40K |
| Πρότυπα | JISB2290 |
| Τύπος προσώπου | Πλήρες πρόσωπο (ΓΦ) |
| Υλικά | SUS304 |
| Προέλευση | Κίνα |
Υλικό: Ανοξείδωτο SUS304
SUS304 το υλικό είναι ιαπωνικά πρότυπα JIS και το ο συνηθέστερα χρησιμοποιημένο ανοξείδωτο, που περιέχει το χρώμιο 18% και το Νι 8%. Μπορεί να διατηρήσει την καλή αντίσταση δύναμης και θερμότητας στα περιβάλλοντα υψηλής θερμοκρασίας και χαμηλής θερμοκρασίας, και έχει επίσης την καλή αντίσταση διάβρωσης, την ιδιότητα συγκόλλησης, το κρύο workability και τις μηχανικές ιδιότητες στην ήπια ατμόσφαιρα.
SUS304 χημική σύνθεση ανοξείδωτου
| Πρότυπα | Βαθμός | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Χρώμιο | Νι |
| JIS G4303 | SUS304 | 0,08 | 1.00 | 2.00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
SUS304 μηχανικές ιδιότητες ανοξείδωτου
| Πρότυπα | Βαθμός |
Dia.(d) (χιλ.) |
Δύναμη παραγωγής (N/mm2) |
Εκτατή δύναμη (N/mm2) |
Επιμήκυνση (%) |
Σκληρότητα (HB) |
Σκληρότητα (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Διαστάσεις φλαντζών JIS VF (χιλ.)
|
Ονομαστικό μέγεθος σωλήνων |
Βάλτε φλάντζα στο αριθ. | Δ | OD | Πάχος | Τρύπες μπουλονιών | Πρότυπο μπουλονιών | ||
| Τ | Γ | Αριθ. | Χ | |||||
| 10A | Vf-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | Vf-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | Vf-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | Vf-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | Vf-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | Vf-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | Vf-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | Vf-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | Vf-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | Vf-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | Vf-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | Vf-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | Vf-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | Vf-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | Vf-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | Vf-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | Vf-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 |
Πλήρες πρόσωπο τύπος-ΓΦ προσώπου
ΓΦ-πλήρες πρόσωπο ίσο στα πρότυπα JIS δομικά ίσα με το επίπεδο πρόσωπο στα πρότυπα ASTM. Η επίπεδη φλάντζα προσώπου έχει μια επιφάνεια στολισμάτων στο ίδιο αεροπλάνο με το πρόσωπο κύκλων αμπαρώματος. Οι εφαρμογές που χρησιμοποιούν τις επίπεδες φλάντζες προσώπου είναι συχνά εκείνες στις οποίες η φλάντζα ζευγαρώματος ή η βαλμένη φλάντζα συναρμολόγηση γίνεται από μια ρίψη.
Τυποποιημένη ταξινόμηση JIS του προσώπου στολισμάτων και του προσδιορισμού
| Ταξινόμηση του προσώπου στολισμάτων | Προσδιορισμός | Αριθμός | ||
| Πλήρες πρόσωπο | ΓΦ | |
||
| Αυξημένο πρόσωπο | RF | |
||
| Άνδρα-γυναίκας πρόσωπο | Αρσενικό κάθισμα | MF | MF-μ | |
| Θηλυκό κάθισμα | MF-φ | |
||
| Γλώσσα και αυλάκι | Γλώσσα | TG | Tg-τ | |
| Αυλάκι | Tg-γ | |
||
