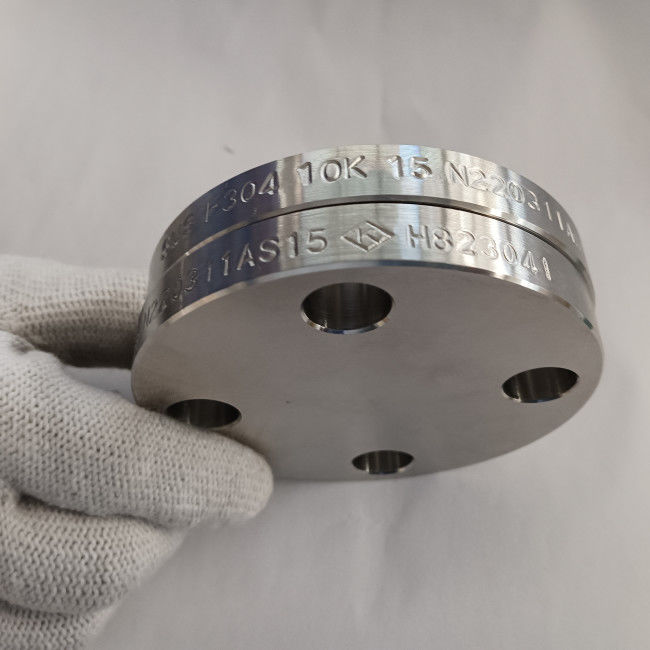

SUS304 10K BL-ΓΦ JIS τυποποιημένη φλάντζα προσώπου ανοξείδωτου τυφλή πλήρης
Πληροφορίες προϊόντων
| Όνομα προϊόντων |
SUS 304 10K BL-ΓΦ JIS τυποποιημένη φλάντζα προσώπου ανοξείδωτου τυφλή πλήρης |
| Σειρά μεγέθους | 3/8» σε 60» |
| Κατηγορία πίεσης | 10K (10kg/cm2) |
| Πρότυπα | JISB2220 |
| Τύπος προσώπου | Κενό πλήρες πρόσωπο BLFF |
| Υλικά | SUS304 |
| Προέλευση | Κίνα |
| Εφαρμογή |
Αντλίες, βαλβίδες, και σκάφη στην κατασκευή και την επεξεργασία τροφίμων. Συνδέσεις σωλήνων στα βιομηχανικά υδάτινα έργα. Ανταλλάκτες θερμότητας και συστήματα θέρμανσης όλων των μεγεθών. Εξάγοντας υποστήριξη. Πυρηνικά ηλεκτρικά συστήματα |
Υλικό: Ανοξείδωτο SUS304
SUS304 το υλικό είναι ιαπωνικά πρότυπα JIS και το ο συνηθέστερα χρησιμοποιημένο ανοξείδωτο, που περιέχει το χρώμιο 18% και το Νι 8%. Μπορεί να διατηρήσει την καλή αντίσταση δύναμης και θερμότητας στα περιβάλλοντα υψηλής θερμοκρασίας και χαμηλής θερμοκρασίας, και έχει επίσης την καλή αντίσταση διάβρωσης, την ιδιότητα συγκόλλησης, το κρύο workability και τις μηχανικές ιδιότητες στην ήπια ατμόσφαιρα.
SUS304 χημική σύνθεση ανοξείδωτου
| Πρότυπα | Βαθμός | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Χρώμιο | Νι |
| JIS G4303 | SUS304 | 0,08 | 1.00 | 2.00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
SUS304 μηχανικές ιδιότητες ανοξείδωτου
| Πρότυπα | Βαθμός |
Dia.(d) (χιλ.) |
Δύναμη παραγωγής (N/mm2) |
Εκτατή δύναμη (N/mm2) |
Επιμήκυνση (%) |
Σκληρότητα (HB) |
Σκληρότητα (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Τύπος προσώπου: BLFF - κενή πλήρης φλάντζα προσώπου
BLFF είναι ένας τυποποιημένος προσδιορισμός JIS, τα οποία είναι ίσα με με την τυφλή επίπεδη φλάντζα προσώπου στα πρότυπα ASME.
Μια τυφλή φλάντζα είναι ένα κυκλικό πιάτο με μια τρύπα μπουλονιών και μια στερεά επιφάνεια που χρησιμοποιείται για να σφραγίσει μακριά μια σωλήνωση ή για να δημιουργήσει τη ροή τελών. Χρησιμοποιούνται ευρέως στις πετροχημικές, δημόσιες υπηρεσίες, την εφαρμοσμένη μηχανική σωλήνων, και τις βιομηχανίες εγκαταστάσεων παροχής ύδατος. Η τυφλή φλάντζα τοποθετείται μεταξύ δύο ανοικτών φλαντζών για να αποτρέψει την υγρή ροή μέσω μιας σωλήνωσης.
Η τυφλή φλάντζα είναι χαρακτηριστικά ουσιαστική κατά τον ανάληψη της συντήρησης ή των επισκευών σωληνώσεων δεδομένου ότι τη ροή καθ'οδόν πρέπει να σταματήσουν για τη συντήρηση, όμως η κοντινότερη βαλβίδα μπορεί να είναι χιλιόμετρα μακρυά από την περιοχή επισκευής. Κατά συνέπεια, η εγκατάσταση μιας τυφλής φλάντζας σε μια σωλήνωση είναι πολύ οικονομικώς πιό αποδοτική.
Η επίπεδη φλάντζα προσώπου έχει μια επιφάνεια στολισμάτων στο ίδιο αεροπλάνο με το πρόσωπο κύκλων αμπαρώματος. Οι εφαρμογές που χρησιμοποιούν τις επίπεδες φλάντζες προσώπου είναι συχνά εκείνες στις οποίες η φλάντζα ζευγαρώματος ή η βαλμένη φλάντζα συναρμολόγηση γίνεται από μια ρίψη.
Διαστάσεις φλαντζών 10K JIS (10kg/cm2) (χιλ.)
| Ονομαστικό μέγεθος | Πάχος της φλάντζας | Dia. από το μικρό dia πλημνών. πλευρά | Dia. από την πλήμνη μεγάλο Dia. πλευρά | Κωνικότητα της πλήμνης | Συνολικό μήκος της φλάντζας | Να κάνει λοξοτομή (20) | Ακτίνα της λωρίδας | Substitutional διαστάσεις WN (21) | ||||||||
| τ | τ | α | α | β | β (19) | Χ | Χ | Τ | Τ | γ | ρ | ρ (2) | τ | Χ | ||
| Α | Εκτός από το BL | BL | SOH, SW, LJ, TR | WN | SOH, SW, LJ, TR | WN, ΑΥΤΟ | WN | ΤΠ | SOH, SW, LJ, TR | WN | LJ | SOH, SW, LJ, TR | WN, ΑΥΤΟ | WN | ||
| 10 | 12 | 12 | 23 | 17.3 | 26 | 28 | 1.25 | 1.25 | 16 | 29 | — | 4 | 4 | — | — | |
| 15 | 12 | 12 | 27 | 21.7 | 30 | 33 | 1.25 | 1.25 | 16 | 31 | 3 | 4 | 4 | — | — | |
| 20 | 14 | 14 | 33 | 27.2 | 36 | 38 | 1.25 | 1.25 | 20 | 32 | 3 | 4 | 4 | — | — | |
| 25 | 14 | 14 | 41 | 34.0 | 44 | 47 | 1.25 | 1.25 | 20 | 36 | 3 | 4 | 4 | — | — | |
| 32 | 16 | 16 | 50 | 42.7 | 53 | 56 | 1.25 | 1.25 | 22 | 38 | 4 | 4 | 4 | — | — | |
| 40 | 16 | 16 | 56 | 48.6 | 60 | 62 | 1.25 | 1.25 | 24 | 38 | 4 | 4 | 4 | — | — | |
| 50 | 16 | 16 | 69 | 60.5 | 73 | 75 | 1.25 | 1.25 | 24 | 40 | 4 | 4 | 4 | — | — | |
| 65 | 18 | 18 | 86 | 76.3 | 91 | 92 | 1.25 | 1.25 | 27 | 44 | 5 | 4 | 4 | — | — | |
| 80 | 18 | 18 | 99 | 89.1 | 105 | 105 | 1.25 | 1.25 | 30 | 45 | 5 | 4 | 5 | — | — | |
| 90 | 18 | 18 | — | 101.6 | — | 117 | 1.25 | 1.25 | — | 45 | 5 | — | 5 | — | — | |
| 100 | 18 | 18 | 127 | 114.3 | 130 | 130 | 1.25 | 1.25 | 36 | 45 | 5 | 4 | 5 | — | — | |
| 125 | 20 | 20 | 154 | 139.8 | 161 | 156 | 1.25 | 1.25 | 40 | 47 | 6 | 4 | 5 | — | — | |
| 150 | 22 | 22 | 182 | 165.2 | 189 | 184 | 1.25 | 1.25 | 40 | 53 | 6 | 4 | 5 | — | — | |
| 175 | 22 | 22 | — | 190.7 | — | 210 | 1.25 | 1.25 | — | 55 | — | — | 5 | — | — | |
| 200 | 22 | 22 | — | 216.3 | — | 238 | 1.25 | 1.25 | — | 58 | 6 | — | 5 | — | — | |
| 225 | 22 | 22 | — | 241.8 | — | 261 | 1.25 | 1.25 | — | 58 | — | — | 5 | — | — | |
| 250 | 24 | 24 | 288 | 267.4 | 292 | 292 | 1.25 | 1.25 | 36 | 65 | 6 | 6 | 6 | — | — | |
| 300 | 24 | 24 | 340 | 318.5 | 346 | 345 | 1.25 | 1.25 | 38 | 68 | 9 | 6 | 6 | — | — | |
| 350 | 26 | 26 | 380 | 355.6 | 386 | 388 | 1.25 | 1.25 | 42 | 79 | 9 | 6 | 6 | — | — | |
| 400 | 28 | 28 | 436 | 406.4 | 442 | 442 | 1.25 | 1.25 | 44 | 85 | 9 | 6 | 6 | — | — | |
| 450 | 30 | 30 | 496 | 457.2 | 502 | 495 | 1.25 | 1.25 | 48 | 90 | 9 | 6 | 6 | — | — | |
| 500 | 30 | 30 | 548 | 508.0 | 554 | 546 | 1.5 | 1.5 | 48 | 99 | 9 | 6 | 6 | 40 | 1.25 | |
| 550 | 32 | 34 | 604 | 558.8 | 610 | 597 | 1.75 | 1.75 | 52 | 111 | 9 | 6 | 6 | 42 | 1.5 | |
| 600 | 32 | 36 | 656 | 609.6 | 662 | 648 | 1.75 | 1.75 | 52 | 112 | 9 | 6 | 6 | 42 | 1.5 | |
| 650 | 34 | 38 | 706 | 660.4 | 712 | 700 | 1.75 | 1.75 | 56 | 116 | — | 6 | 6 | 44 | 1.5 | |
| 700 | 34 | 40 | 762 | 711.2 | 770 | 754 | 2 | 2 | 58 | 132 | — | 6 | 6 | 56 | 1.5 | |
| 750 | 36 | 44 | 816 | 762.0 | 824 | 807 | 2 | 2 | 62 | 139 | — | 6 | 6 | 60 | 1.5 | |
| 800 | 36 | 46 | 868 | 812.8 | 876 | 858 | 2 | 2 | 64 | 139 | — | 6 | 6 | 60 | 1.5 | |
| 850 | 36 | 48 | 920 | 863.6 | 928 | 908 | 2 | 2 | 66 | 139 | — | 6 | 6 | 60 | 1.5 | |
| 900 | 38 | 50 | 971 | 914.4 | 979 | 959 | 2 | 2 | 70 | 140 | — | 6 | 6 | 62 | 1.5 | |
| 1000 | 40 | 56 | 1073 | 1016.0 | 1081 | 1065 | 2 | 2 | 74 | 151 | — | 6 | 6 | 66 | 1.5 | |
| 1100 | 42 | 62 | 1175 | 1117.6 | 1185 | 1174 | 2 | 2 | 95 | 170 | — | 8 | 10 | 72 | 1.5 | |
| 1200 | 44 | 66 | 1278 | 1219.2 | 1290 | 1281 | 2 | 2 | 101 | 182 | — | 8 | 10 | 76 | 1.5 | |
| 1350 | 48 | 74 | 1432 | 1371.6 | 1450 | 1438 | 2 | 2 | 110 | 200 | — | 8 | 10 | 82 | 1.5 | |
| 1500 | 50 | 82 | 1585 | 1524.0 | 1605 | 1598 | 2 | 2 | 123 | 218 | — | 8 | 12 | 88 | 1.5 | |
Σημείωση:
(19) με τις φλάντζες ΤΠ, αυτή η διάσταση παρουσιάζεται για την αναφορά.
(20) αυτό μπορεί να στρογγυλευτεί μακριά με τις διαστάσεις γ ως ακτίνα
(21) αυτή η διάσταση μπορεί να καθοριστεί στη συμφωνία μεταξύ των σχετικών κομμάτων
