Φλάντζες σωλήνων ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | SUS304 20K BL-RF |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

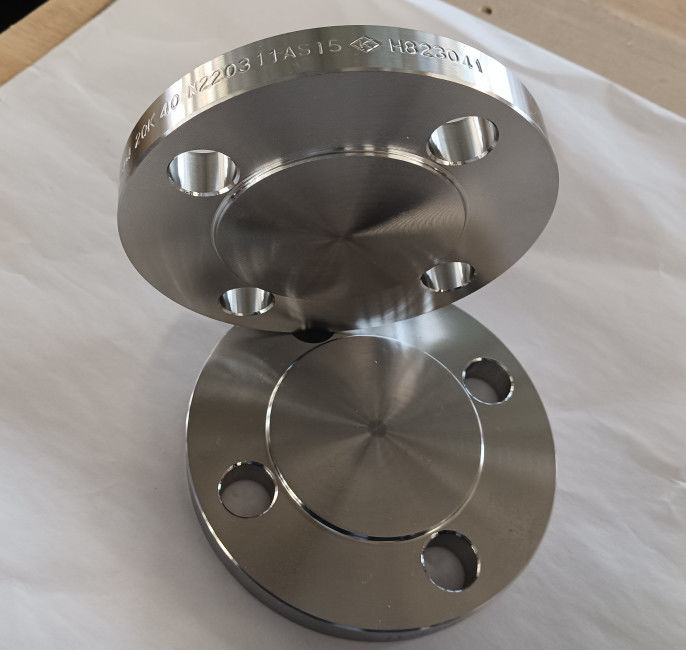

SUS304 20K BL-RF JIS Standard Ατσάλι αδιάβροχο φλάντζο με ανοιχτό πρόσωπο
Πληροφορίες για το προϊόν
| Ονομασία του προϊόντος | SUS304 20K BL-RF JIS Standard Ατσάλι αδιάβροχο φλάντζο με ανοιχτό πρόσωπο |
| Πεδίο μεγέθους | Από 3/8 έως 24 |
| Τάξη πίεσης | 20K (20kg/cm)2) |
| Προδιαγραφές | JISB2220 |
| Τύπος προσώπου | BLRF τυφλός σηκωμένο πρόσωπο |
| Υλικά | SUS304 |
| Καταγωγή | Κίνα |
| Εφαρμογή |
Αντλίες, βαλβίδες και δοχεία στην παραγωγή και την επεξεργασία τροφίμων. Σύνδεση σωλήνων σε βιομηχανικά υδραυλικά εργοστάσια. Ανταλλάκτες θερμότητας και συστήματα θέρμανσης όλων των μεγεθών. Υποστήριξη εξόρυξης. Συστήματα πυρηνικής ενέργειας |
Υλικό:Ατσάλι από ανοξείδωτο SUS304
Το υλικό SUS304 είναι ένα ιαπωνικό πρότυπο JIS και ο πιο συχνά χρησιμοποιούμενος ανοξείδωτος χάλυβας, που περιέχει 18% Cr και 8% Ni.Μπορεί να διατηρήσει καλή αντοχή σε θερμότητα και αντοχή σε υψηλές και χαμηλές θερμοκρασίες, έχει επίσης καλή αντοχή στη διάβρωση, συγκολλησιμότητα, δυνατότητα ψύξης και μηχανικές ιδιότητες σε ήπια ατμόσφαιρα.
SUS304 Χημική σύνθεση από ανοξείδωτο χάλυβα
| Τύπος | Αξία | C≤ | Si≤ | Mn ≤ | P≤ | S≤ | Αρ | Νι |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 | 8-10.5 |
SUS304 Μηχανικές ιδιότητες από ανοξείδωτο χάλυβα
| Τύπος | Αξία |
Ημέρα. (μμ) |
Δύναμη απόδοσης (Ν/μμ)2) |
Δυνατότητα τράβηξης (Ν/μμ)2) |
Επέκταση (%) |
Σκληρότητα (HB) |
Σκληρότητα (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤ 200 |
Τύπος προσώπου:BLRF - τυφλό σηκωμένο πρόσωπο
Μια τυφλή φλάντσα είναι μια κυκλική πλάκα με τρύπα βρόχου και μια στερεή επιφάνεια που χρησιμοποιείται για να σφραγίσει έναν αγωγό ή να δημιουργήσει την τελική ροή.Τεχνολογία σωλήνωνΗ τυφλή φλάνσα τοποθετείται ανάμεσα σε δύο ανοιχτές φλάνσες για να αποτρέψει τη ροή υγρού μέσω αγωγού.
Η τυφλή φλάνσα είναι συνήθως απαραίτητη κατά τη διάρκεια συντήρησης ή επισκευής αγωγών, καθώς η ροή στον αγωγό πρέπει να σταματά για συντήρηση,Ωστόσο, η πλησιέστερη βαλβίδα μπορεί να είναι χιλιόμετρα μακριά από το χώρο επισκευής.Ως εκ τούτου, η εγκατάσταση τυφλής φλάντζης σε αγωγό είναι πολύ πιο οικονομική.
Η φλάντσα με ψηλό πρόσωπο είναι ο πιο κοινός τύπος που χρησιμοποιείται σε εφαρμογές εργοστασίων επεξεργασίας και είναι εύκολα αναγνωρίσιμος.Αναφέρεται ως ανυψωμένο πρόσωπο, επειδή οι επιφάνειες συμμόρφωσης είναι ανυψωμένες πάνω από το πρόσωπο κύκλου βρόγχωνΟ τύπος αυτός της επιφάνειας επιτρέπει τη χρήση ενός ευρέος συνδυασμού σχεδίων στεγνώσεων, συμπεριλαμβανομένων των τύπων επίπεδων φύλλων δακτυλιδίων και των μεταλλικών σύνθετων υλικών όπως οι σπειροειδείς σπείρες και οι τύποι διπλής θήκης.Ο σκοπός μιας φλάντζας RF είναι να συγκεντρώσει περισσότερη πίεση σε μια μικρότερη περιοχή συμπίεσης και, ως εκ τούτου, να αυξήσει την ικανότητα συγκράτησης της πίεσης της σύνδεσης.
Διάμετροι φλάντζων για ονομαστική πίεση 20K (mm)
| Ονομαστικό μέγεθος | Δάχος φλάντζης | Διάγραμμα του κόμβου μικρός διάγραμμα πλευράς | Διάταξη του κόμβου μεγάλη διάταξη πλευράς | Στρίψιμο του κόμβου | Συνολικό μήκος φλάντζας | Ταινίες(27) | Ράδιο του φιλέτου | Κλειδί | |||||
| t | t | Α | Α | β | β(26) | x | Min x | Τ | Τ | γ | r(26) | Α | |
| Α | Εκτός από την BL | BL | SOH, SW, LJ, TR | WN | SOH, SW, LJ, TR | WN, IT | WN | ΙΤ | SOH, SW, LJ, TR | WN | LJ | SOH, SW, LJ, TR,WN, IT | SOH τύπου C |
| 10 | 14 | 14 | 30 | 17.3 | 32 | 29 | 1.25 | 1.25 | 20 | 33 | Επικεφαλής | 4 | Επικεφαλής |
| 15 | 14 | 14 | 34 | 21.7 | 36 | 34 | 1.25 | 1.25 | 20 | 34 | 3 | 4 | Επικεφαλής |
| 20 | 16 | 16 | 40 | 27.2 | 42 | 39 | 1.25 | 1.25 | 22 | 36 | 3 | 4 | Επικεφαλής |
| 25 | 16 | 16 | 48 | 34.0 | 50 | 47 | 1.25 | 1.25 | 24 | 38 | 3 | 4 | Επικεφαλής |
| 32 | 18 | 18 | 56 | 42.7 | 60 | 56 | 1.25 | 1.25 | 26 | 41 | 4 | 5 | Επικεφαλής |
| 40 | 18 | 18 | 62 | 48.6 | 66 | 62 | 1.25 | 1.25 | 26 | 41 | 4 | 5 | Επικεφαλής |
| 50 | 18 | 18 | 76 | 60.5 | 80 | 75 | 1.25 | 1.25 | 26 | 42 | 4 | 5 | Επικεφαλής |
| 65 | 20 | 20 | 100 | 76.3 | 104 | 92 | 1.25 | 1.25 | 30 | 48 | 5 | 5 | 6 |
| 80 | 22 | 22 | 113 | 89.1 | 117 | 105 | 1.25 | 1.25 | 34 | 51 | 5 | 6 | 6 |
| 90 | 24 | 24 | 126 | 101.6 | 130 | 118 | 1.25 | 1.25 | 36 | 54 | 5 | 6 | 6 |
| 100 | 24 | 24 | 138 | 114.3 | 142 | 134 | 1.25 | 1.25 | 36 | 58 | 5 | 6 | 6 |
| 125 | 26 | 26 | 166 | 139.8 | 172 | 162 | 1.25 | 1.25 | 40 | 64 | 6 | 6 | 6 |
| 150 | 38 | 38 | 196 | 165.2 | 202 | 192 | 1.25 | 1.25 | 42 | 73 | 6 | 6 | 6 |
| 200 | 30 | 30 | 244 | 216.3 | 252 | 244 | 1.25 | 1.25 | 46 | 77 | 6 | 6 | |
| 250 | 34 | 34 | 304 | 267.4 | 312 | 298 | 1.25 | 1.25 | 52 | 87 | 6 | 6 | |
| 300 | 36 | 36 | 354 | 318.5 | 364 | 352 | 1.25 | 1.25 | 56 | 94 | 9 | 8 | |
| 350 | 40 | 40 | 398 | 355.6 | 408 | 398 | 1.25 | 1.25 | 62 | 110 | 9 | 8 | |
| 400 | 46 | 46 | 446 | 406.4 | 456 | 452 | 1.25 | 1.25 | 70 | 123 | 9 | 10 | 7 |
| 450 | 48 | 48 | 504 | 457.2 | 514 | 510 | 1.25 | 1.25 | 78 | 134 | 9 | 10 | 7 |
| 500 | 50 | 50 | 558 | 508.0 | 568 | 561 | 1.25 | 1.25 | 84 | 136 | 9 | 10 | 7 |
| 550 | 52 | 52 | 612 | 558.8 | 622 | 616 | 1.25 | 1.25 | 90 | 143 | 9 | 10 | 7 |
| 600 | 54 | 56 | 666 | 609.6 | 676 | 670 | 1.25 | 1.25 | 96 | 149 | 9 | 10 | 7 |
