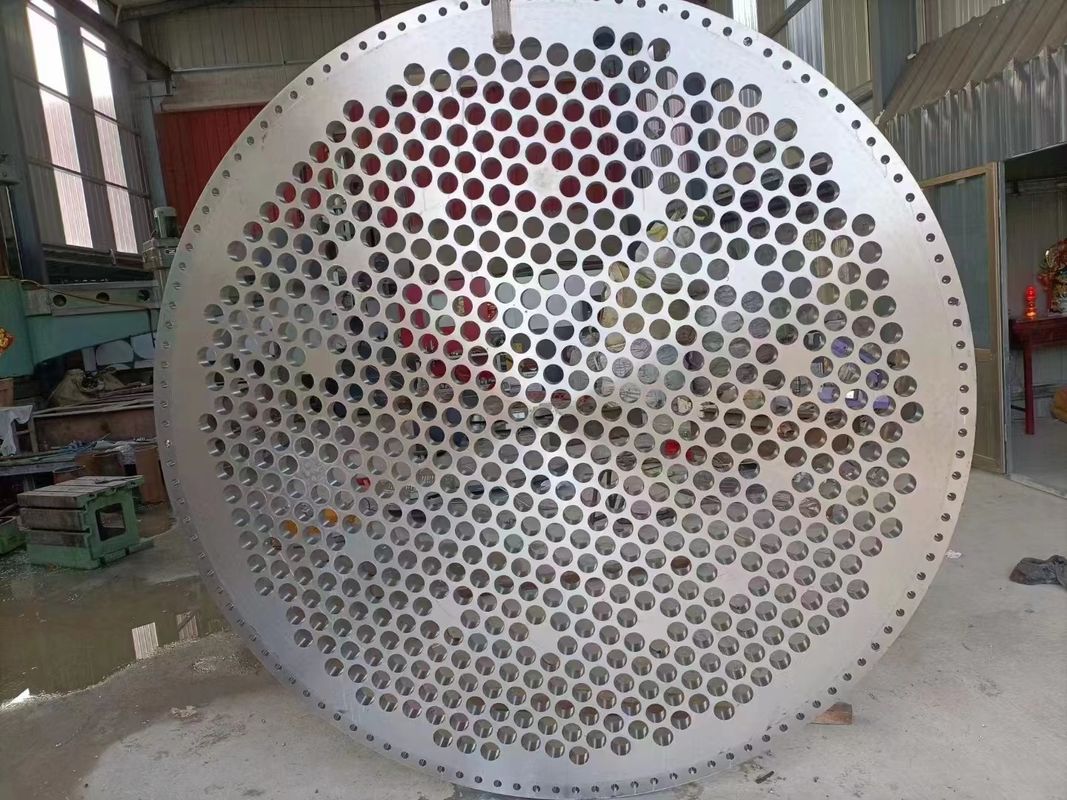

Dn15 - πιάτο διαφραγμάτων ανταλλακτών θερμότητας φλαντζών φύλλων σωλήνων ανοξείδωτου Dn1500n

ΦΥΛΛΟ DN15 ΣΩΛΗΝΩΝ ΑΝΟΞΕΊΔΩΤΟΥ--DN1500N ΕΙΔΙΚΕΣ ΦΛΑΝΤΖΕΣ

Το φύλλο σωλήνων είναι ένα από τα κύρια συστατικά σε έναν ανταλλάκτη θερμότητας κοχυλιών & σωλήνων. Ονομασμένη φύλλων σωλήνων επίσης τα πιάτα σωλήνων, που έχουν τα διαφορετικά μεγέθη και μια σειρά τρυπών γίνονται για να δημιουργήσουν μια θέση όπου οι άκρες σωλήνων είναι ενωμένες στενά. Υπάρχουν δύο τύποι: επιπλέον φύλλο σωλήνων και στάσιμο φύλλο σωλήνων. Υλικό συμπεριλαμβανομένου του ανοξείδωτου, διπλό ανοξείδωτο, τιτάνιο, χάλυβας άνθρακα, κράμα νικελίου, νικέλιο χαλκού, ναυτικός ορείχαλκος, χαλκός αργιλίου, ορείχαλκος, φύλλο σωλήνων επένδυσης.

Ανάλογα με τη διαμόρφωση δεσμών σωλήνων, ένας ανταλλάκτης θερμότητας μπορεί να εξοπλιστεί με ένα ή δύο φύλλα σωλήνων.

Αυτοί αποτελούνται συνήθως από το υλικό χάλυβα χαμηλού άνθρακα, με ένα ποικίλο πάχος βασισμένο στη ρευστή πίεση.

Ανάλογα με την τελική εφαρμογή (πετροχημικός, πυρηνικός, πετρέλαιο &gas, κ.λπ.) που το φύλλο σωλήνων μπορεί να είναι με το ανοξείδωτο ή άλλα έξοχα κράματα ή ακόμα και γίνεται εξ ολοκλήρου έξω το ανοξείδωτο ή τα έξοχα κράματα.

Πληροφορίες προϊόντων

Χαρακτηριστικά σχέδια τρυπών

Εφαρμογές:

Το πιάτο σωλήνων χρησιμοποιείται ευρέως στους σωληνοειδείς ανταλλάκτες θερμότητας, τους λέβητες, τα δοχεία πίεσης, τους στροβίλους ατμού, τα μεγάλα κεντρικά κλιματιστικά μηχανήματα, τους συμπυκνωτές, τους εξατμιστήρες και άλλα προϊόντα. Το υλικό μετάλλων το καθιστά όχι μόνο άκαμπτο, αλλά και έχει τη μεγάλη απόδοση διεξαγωγής θερμότητας. Η ακρίβεια της επεξεργασίας πιάτων σωλήνων, ειδικά η ανοχή του διαστήματος τρυπών και διάμετρος, perpendicularity, και τελειώνει πολύ την επιρροή η συνέλευση και η απόδοση του εξοπλισμού που απαριθμείται ανωτέρω.

Τυποποιημένος και υλικός βαθμός

• ΣΦΥΡΗΛΑΤΗΜΈΝΑ ΦΎΛΛΑ ΣΩΛΉΝΩΝ, A182 F304/304L, A182 F316/316L, A182 F321, A182 F310S, A182 F347H,
• A182 F316Ti, 317L, 904L, 1,4301, 1,4307, 1,4401, 1,4571, 1,4541, 254Mo και κ.λπ.
• Διπλά φύλλα σωλήνων ανοξείδωτου: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1,4462, 1,4410, 1,4501 ΚΑΙ Κ.ΛΠ.
• Φύλλα ASTM A240 304 304L 316 316L, 904L σωλήνων ανοξείδωτου
• ΦΎΛΛΑ ASTM B265 GR1, GR2, GR3, GR5, GR7, GR12 ΣΩΛΉΝΩΝ ΤΙΤΑΝΊΟΥ. φύλλο σωλήνων/πιάτο διαφραγμάτων
• ΣΦΥΡΗΛΑΤΗΜΈΝΑ ΦΎΛΛΑ ASTM B381 GR F1, GR F2, F-3 GR, GR F5, GR F7, GR F12 ΣΩΛΉΝΩΝ ΤΙΤΑΝΊΟΥ. φύλλο σωλήνων
• BT1-00, BT1-0, BT1-2
• Φύλλο σωλήνων χάλυβα άνθρακα: A105, SA266.GR2, A350IF2, Q235, St37, St45.8, A42CP, E24, A516 Gr60, A516 GR 70, S235JR
• Φύλλο σωλήνων κραμάτων νικελίου:
• inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, γ-276, Monel400, Alloy20 κ.λπ.
• Φύλλο σωλήνων κραμάτων χρώμιο-Mo: A182F11, A182F5, A182F22, A182F91, A182F9, 16MO3 Κ.ΛΠ.
• Φύλλο SB171 C70600, C71500 TUBESHEET/BAFFLE/FLANGE σωλήνων νικελίου χαλκού.
• Ναυτικό φύλλο SB171 C46400/C46500 TUBESHEET/BAFFLE/FLANGE σωλήνων ορείχαλκου
• Φύλλο σωλήνων χαλκού αλουμινίου
• SB171 C61300/C61400/C63000 TUBESHEET/BAFFLE/FLANGE
• Φύλλο σωλήνων ορείχαλκου, διάφραγμα, φλάντζα.
• Φύλλο σωλήνων επένδυσης κραμάτων άνθρακα steel+copper φύλλων SA516.GR70+SB171 C71500 σωλήνων επένδυσης. Φύλλο σωλήνων επένδυσης steel+Titanium άνθρακα SA516.GR70+ASTM B265 GR2.
• Φύλλο σωλήνων επένδυσης άνθρακα steel+Duplex SA240 316L +ASTM B265 GR2.
