Φλάντζες σωλήνων ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | Επίπεδο πρόσωπο JIS SUS304 VF |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

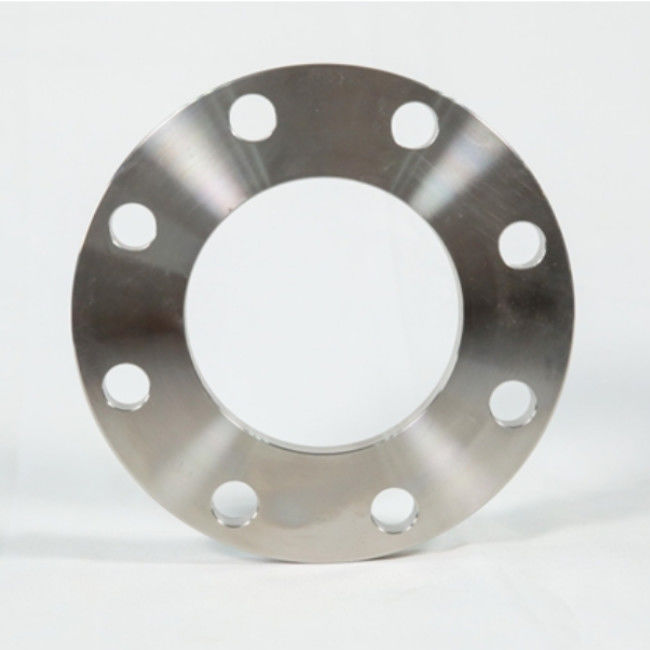

Κενή (VF) επίπεδη φλάντζα προσώπου ανοξείδωτου JIS SUS304 (ΓΦ)
Υλικό: Ανοξείδωτο SUS304
SUS304 το υλικό είναι ιαπωνικά πρότυπα JIS και το ο συνηθέστερα χρησιμοποιημένο ανοξείδωτο, που περιέχει το χρώμιο 18% και το Νι 8%. Μπορεί να διατηρήσει την καλή αντίσταση δύναμης και θερμότητας στα περιβάλλοντα υψηλής θερμοκρασίας και χαμηλής θερμοκρασίας, και έχει επίσης την καλή αντίσταση διάβρωσης, την ιδιότητα συγκόλλησης, το κρύο workability και τις μηχανικές ιδιότητες στην ήπια ατμόσφαιρα.
SUS304 χημική σύνθεση ανοξείδωτου
| Πρότυπα | Βαθμός | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Χρώμιο | Νι |
| JIS G4303 | SUS304 | 0,08 | 1.00 | 2.00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
SUS304 μηχανικές ιδιότητες ανοξείδωτου
| Πρότυπα | Βαθμός |
Dia.(d) (χιλ.) |
Δύναμη παραγωγής (N/mm2) |
Εκτατή δύναμη (N/mm2) |
Επιμήκυνση (%) |
Σκληρότητα (HB) |
Σκληρότητα (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Επίπεδο πρόσωπο τύπος-ΓΦ προσώπου
Η επίπεδη φλάντζα προσώπου έχει μια επιφάνεια στολισμάτων στο ίδιο αεροπλάνο με το πρόσωπο κύκλων αμπαρώματος. Οι εφαρμογές που χρησιμοποιούν τις επίπεδες φλάντζες προσώπου είναι συχνά εκείνες στις οποίες η φλάντζα ζευγαρώματος ή η βαλμένη φλάντζα συναρμολόγηση γίνεται από μια ρίψη.
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Κενή (VF) επίπεδη φλάντζα προσώπου ανοξείδωτου JIS SUS304 (ΓΦ) |
| Σειρά μεγέθους | 3/8» σε 20» |
| Κατηγορία πίεσης | 5K 10K 16K 20K 40K |
| Πρότυπα | JISB2290 |
| Τύπος προσώπου | Επίπεδο πρόσωπο (ΓΦ) |
| Υλικά | SUS304 |
| Προέλευση | Κίνα |
Διαστάσεις φλαντζών JIS VF (χιλ.)
|
Σωλήνας ονομαστικός Μέγεθος |
Βάλτε φλάντζα στο αριθ. | Δ | OD | Πάχος | Τρύπες μπουλονιών | Πρότυπο μπουλονιών | ||
| Τ | Γ | Αριθ. | Χ | |||||
| 10A | Vf-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | Vf-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | Vf-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | Vf-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | Vf-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | Vf-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | Vf-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | Vf-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | Vf-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | Vf-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | Vf-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | Vf-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | Vf-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | Vf-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | Vf-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | Vf-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | Vf-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 |
