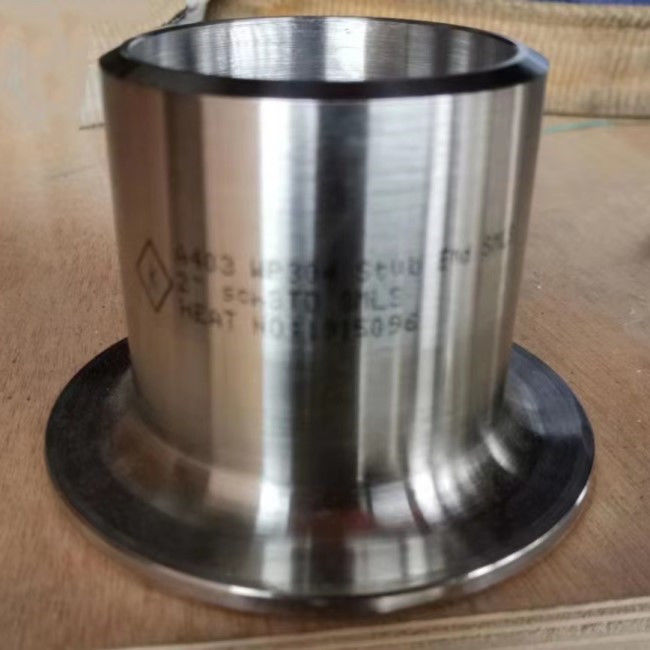

Το τέλος στελεχών (ένωση περιτυλίξεων) είναι μια συναρμολόγηση που χρησιμοποιείται αντικαθιστά τις ενωμένες στενά φλάντζες όταν απαιτείται η υποστήριξη μιας περιστρεφόμενης συνοδευτικής φλάντζας. Και μπορεί να παρασχεθεί στην τυποποιημένη και μεταβλητή διάσταση Ansi που χρησιμοποιείται για τους συνδέοντας σωλήνες της διαφορετικής διαμέτρου.

Πληροφορίες προϊόντων

Τύποι τελών στελεχών

Το τέλος στελεχών προσφέρεται σε τρεις διαφορετικούς τρόπους, τύπος Α, το Β και Γ. Type A και το τέλος στελεχών Β είναι παρόμοια με τις σφυρηλατημένες συναρμολογήσεις, όπως οι αγκώνες και τα γράμματα Τ, και το τέλος στελεχών τύπων Γ γίνεται στα προσαρμοσμένα μεγέθη.

Τύπος Α

Το τέλος στελεχών τύπων Α χρησιμοποιείται για την τυποποιημένη κοινή φλάντζα περιτυλίξεων. Το πάχος περιτυλίξεων στο τέλος στελεχών είναι μεγαλύτερο ή ίσο το ονομαστικό πάχος του τοίχου σωλήνων. Επιπλέον, η εξωτερική ακτίνα γωνιών του τύπου Α μπορεί να λάβει την κοινή φλάντζα περιτυλίξεων. Η εσωτερική γωνία είναι τετραγωνική. Η περιτύλιξη έχει συνήθως ένα επεξεργασμένο στη μηχανή κομμένο οδοντωτά πρόσωπο.

Τύπος Β

Το τέλος στελεχών τύπων Β χρησιμοποιείται για την τυποποιημένη ολίσθηση στις φλάντζες ως φλάντζες περιτυλίξεων. Το πάχος περιτυλίξεων σε αυτές τις σύντομες άκρες είναι μεγαλύτερο ή ίσο το ονομαστικό πάχος του τοίχου σωλήνων. Επίσης, η εξωτερική ακτίνα γωνιών του τύπου Β είναι αρκετά μικρή να λάβει τη φλάντζα ολίσθησης ο που μπορεί να χρησιμοποιηθεί ως εφεδρική φλάντζα. Η εσωτερική γωνία είναι τετραγωνική. Η περιτύλιξη έχει συνήθως ένα επεξεργασμένο στη μηχανή κομμένο οδοντωτά πρόσωπο.

Τύπος Γ

Το τέλος στελεχών τύπων Γ μπορεί να χρησιμοποιηθεί για την τυποποιημένη φλάντζα και την ολίσθηση περιτυλίξεων κοινή στη φλάντζα. Είναι μμένο αφήνοντας μια στρογγυλευμένη άκρη στην εσωτερική διάμετρο της περιτύλιξης. Εάν είναι απαραίτητο, η ακτίνα μπορεί να γίνει κλειστή σε ένα τετράγωνο. Το πάχος περιτυλίξεων είναι 75% του τοίχου σωλήνων. Ο τύπος Γ είναι πολύ αρκετά σύντομος να προσαρμόσει οποιαδήποτε εφεδρική φλάντζα. Η ένωση περιτυλίξεων στον τύπο Γ είναι ομαλή, και δεν είναι μηχανή.

Οι άκρες στελεχών κατασκευάζονται συνήθως με δύο τρόπους, τύπο Α και Type Β. Είναι διαθέσιμοι στο τυποποιημένο μήκος δύο, πολύ (Ansi) ή το σύντομο σχέδιο (MSS). Sch5s και το τέλος στελεχών 10s προσφέρεται συνήθως στα σύντομα μήκη, και τα μακροχρόνια μήκη είναι διαθέσιμα σε παραγγελία ειδική. Το τέλος στελεχών της δεκαετίας του '40 Sch παρέχεται είτε στα σύντομα είτε μακροχρόνια μήκη.

Χημικές συνθέσεις υλικών

Οι τοποθετήσεις σωληνώσεων ανοξείδωτου ASTM A403 αναφέρονται στο υλικό των σφυρηλατημένων και κυλημένων ωστενιτικών ανοξείδωτων συναρμολογήσεων για τους σωλήνες πίεσης. Οι κοινοί βαθμοί είναι WP304/L, WP316/L. Μπορούν να χρησιμοποιηθούν σε πολλούς τομείς ως βιομηχανία εφαρμοσμένης μηχανικής, εγκαταστάσεις ενεργειακής μετατροπής κ.λπ.

Σημείωση:

Όπου μια έλλειψη (﹍) εμφανίζεται στον πίνακα, δεν υπάρχει καμία απαίτηση και η ανάγκη στοιχείων να αναλυθεί για ή να αναφερθεί

Η μέθοδος ανάλυσης για το άζωτο θα είναι ένα θέμα συμφωνίας μεταξύ του αγοραστή και του κατασκευαστή

Κολόμβιο 0.10-0.30% Βανάδιο 0.10-0.30%.

Και για τη μικρή διάμετρο ή τους λεπτούς τοίχους, ή τους δύο, όπου πολλά περάσματα σχεδίων απαιτούνται, ένα μέγιστο άνθρακα 0,04% είναι απαραίτητο στους βαθμούς TP304L και TP316L. Οι μικροί εξωτερικοί σωλήνες διαμέτρων ορίζονται ως εκείνα τα λιγότερο από 0.500in. (23.7mm) στην εξωτερική διάμετρο και τους ελαφριούς σωλήνες τοίχων ως εκείνα τα λιγότερο από 0.049in. (1.24mm) στο μέσο πάχος τοίχων

Διαστάσεις τελών στελεχών ASME B16.9 (χιλ.)
