Περασμένη κλωστή ανοξείδωτο φλάντζα TR

Περασμένο κλωστή Ansi B16.5 φλαντζών TR ASTM A182

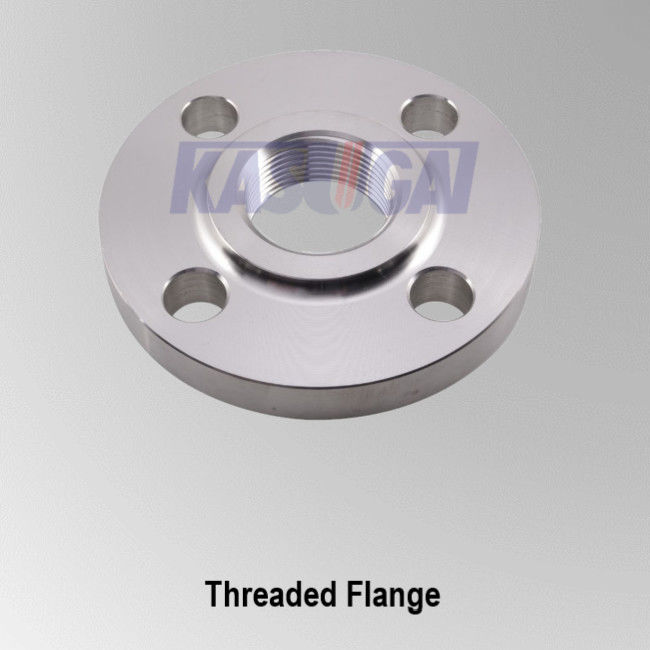

Περασμένη κλωστή φλάντζα

Η περασμένη κλωστή φλάντζα που κατασκευάζεται σύμφωνα με ASME B16.5 είναι παρόμοια με την ολίσθηση στη φλάντζα, αλλά άντεξε θα έχει ένα κωνικό σπείρωμα σωλήνων που προσαρμόζεται σε ASME B1.20.1. Το νήμα θα είναι ομόκεντρο με τον άξονα του ανοίγματος φλαντζών, και οι παραλλαγές στην ευθυγράμμιση (κάθετη στο πρόσωπο φλαντζών) δεν θα υπερβούν 5 χιλ. ανά μετρητή. Οι περασμένες κλωστή φλάντζες είναι διαθέσιμες στα μεγέθη NPS 1/2 μέσω NPS 24 για τις εκτιμήσεις πίεσης της κατηγορίας 150, της κατηγορίας 300, της κατηγορίας 400, της κατηγορίας 600 και της κατηγορίας 900. Τα μεγέθη για την κατηγορία 1500 και την κατηγορία 2500 είναι διαθέσιμα από NPS 1/2 σε NPS 2-1/2.

Πληροφορίες προϊόντων

Πλεονεκτήματα & μειονεκτήματα: Εφαρμογές

Η περασμένη κλωστή ένωση φλαντζών μπορεί να συγκεντρωθεί χωρίς συγκόλληση. Ένας σωλήνας, που εφοδιάζεται με τα κωνικά σπειρώματα στις άκρες του, μπορεί να συγκεντρωθεί εύκολα με την περασμένη κλωστή φλάντζα. Αυτό το χαρακτηριστικό γνώρισμα καθιστά την περασμένη κλωστή φλάντζα καλοταιριασμένη στις ακραίες υπηρεσίες πίεσης που αναπτύσσουν δραστηριότητες στις κανονικές περιβαλλοντικές θερμοκρασίες και στις ιδιαίτερα εκρηκτικές περιοχές όπου η συγκόλληση μπορεί να δημιουργήσει έναν κίνδυνο.

Τα μειονεκτήματα των περασμένων κλωστή φλαντζών είναι επίσης προφανή. Οι ρωγμές που διαμορφώνονται μεταξύ των εξωτερικών και εσωτερικών νημάτων μπορούν εύκολα να συλλάβουν και να διατηρήσουν το ρευστό διαδικασίας. Αυτό καθιστά την περασμένη κλωστή σύνδεση ευαίσθητη στη διάβρωση ρωγμών κατά τη διάρκεια της οποίας το ρευστό διαδικασίας διαπερνά την περιοχή νημάτων και οδηγεί στην αποτυχία. Οι περασμένες κλωστή ενώσεις σημαίνουν επίσης τις σημαντικές μετώπες πίεσης. Δεδομένου ότι η πίεση εντείνεται δραστικά στην περιοχή νημάτων λόγω της σκλήρυνσης, σχετικά λίγοι κύκλοι της επέκτασης και της συστολής ή η μετακίνηση που προκαλείται από τη μη ευθυγράμμιση μπορούν να υποβάλουν την περασμένη κλωστή φλάντζα στην αποτυχία.

Οι περασμένες κλωστή φλάντζες χάλυβα περιορίζονται συνήθως στο νερό ή τις υπηρεσίες αέρα για τα μεγέθη NPS 6 (DN 150) ή μικρότερος και με τη θερμοκρασία σχεδίου που δεν υπερβαίνει 250°F. Δεν είναι κατάλληλοι για τους όρους που περιλαμβάνουν τις υψηλές θερμοκρασίες, τις κυκλικές πιέσεις, ή το διαβρωτικό ρευστό. Οι διαστατικές ανοχές της περασμένης κλωστή φλάντζας είναι σχεδόν οι ίδιες με αυτήν της ολίσθησης στις φλάντζες.
