Ansi B16.5 φλαντζών WN ASTM A182 ASME σωλήνων ανοξείδωτου λαιμών συγκόλλησης

Φλάντζα WN ASTM A182 ASME λαιμών συγκόλλησης/κατηγορία Ansi B16.5 150 έως 2500

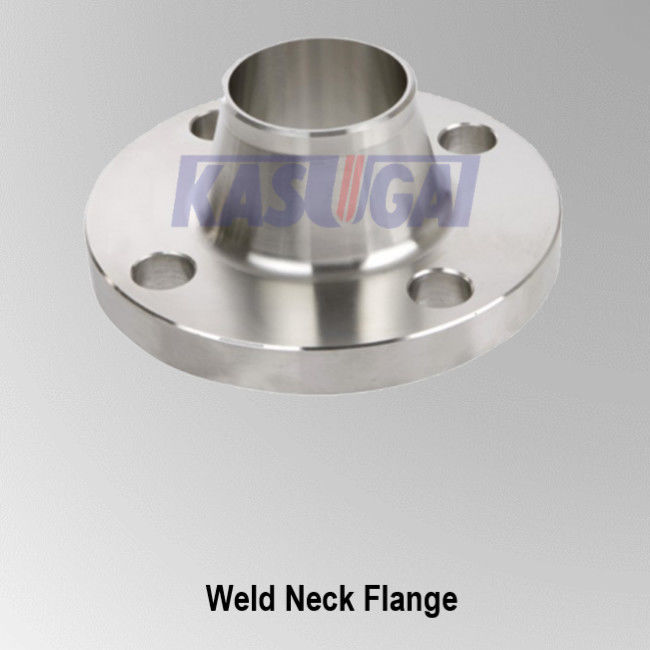

Φλάντζα λαιμών συγκόλλησης

Μια φλάντζα λαιμών συγκόλλησης, αποκαλούμενη επίσης μια εκλεπτυμένη φλάντζα πλημνών ή φλάντζα υψηλός-πλημνών, είναι ένα είδος φλάντζας που μπορεί να επανεντοπίσει την πίεση στους σωλήνες, που εξασφαλίζει μια μείωση στη συγκέντρωση υψηλός-πίεσης στο κατώτατο σημείο της φλάντζας. Υπάρχουν δύο σχέδια φλαντζών λαιμών ένωσης – ο πρώτος τύπος χρησιμοποιείται με τους σωλήνες ενώ ο δεύτερος, πιό μακροχρόνιος τύπος δεν μπορεί να χρησιμοποιηθεί με τους σωλήνες αλλά με εγκαταστάσεις διαδικασίας. Η φλάντζα λαιμών συγκόλλησης περιλαμβάνει από μια στρογγυλή συναρμολόγηση που επεκτείνεται πέρα από το πλαίσιο της περιφέρειας. Αυτές οι φλάντζες, που κατασκευάζονται χαρακτηριστικά από το σφυρηλατημένο κομμάτι, είναι πραγματικά ενωμένες στενά στους σωλήνες.

Πληροφορίες προϊόντων

Μακριές φλάντζες λαιμών συγκόλλησης (LWN)

Αυτός ο τύπος φλαντζών θεωρείται ως φλάντζες υψηλός-πλημνών, οι οποίες ήταν δημιουργημένη έτσι πίεση θα μπορούσαν να μεταφερθούν στο σωλήνα και μείωση της συγκέντρωσης πίεσης στο κατώτατο σημείο της φλάντζας.

Η μακριά φλάντζα λαιμών συγκόλλησης εφαρμόζεται κυρίως στην κατασκευή του δοχείου πίεσης που λειτουργεί ως ακροφύσιο (όπως ένα ακροφύσιο thermowell). Για να συνδέσει μια κοινή φλάντζα λαιμών συγκόλλησης με ένα δοχείο πίεσης, ένα κομμάτι του σωλήνα απαιτείται με την πρόσθετη συγκόλληση. Μια φλάντζα LWN αφ' ετέρου συνδέεται άμεσα με το σκάφος, ως εκ τούτου, αυτό μπορεί να αντιμετωπισθεί ως ολοκληρωτικά ενισχυμένο ακροφύσιο. Αποφεύγει μια ραφή συγκόλλησης στο σωλήνα στη φλάντζα και παρέχει την μόνος-ενίσχυση.

Μείωση της φλάντζας λαιμών συγκόλλησης

Καλείται επίσης μειώνοντας τη φλάντζα λαιμών συγκόλλησης, επειδή ο λαιμός φλαντζών έχει μια μειώνοντας διάμετρο που για να ενώσει στενά σε έναν σωλήνα μικρότερων διαμέτρων.

Η μειώνοντας φλάντζα χρησιμοποιείται για να εφαρμόσει μια μείωση της διαμέτρου του σωλήνα. Μια μειώνοντας βαλμένη φλάντζα ένωση αποτελείται από μια μειώνοντας φλάντζα και μια τυποποιημένη φλάντζα, που λειτουργεί όπως μια συναρμολόγηση μειωτών. Όπως διευκρινίζεται σε αριθμός-1, το μεγαλύτερο τέλος της μείωσης της φλάντζας Α, που είναι σε επαφή με την τυποποιημένη φλάντζα Β, είναι γνωστό ως «μέγεθος από το οποίο η μείωση εφαρμόζεται» το μικρότερο τέλος της μειώνοντας φλάντζας Α, που θα ενωθεί στενά σε έναν σωλήνα, είναι γνωστό ως «μέγεθος στο οποίο η μείωση εφαρμόζεται». Η ροή πρέπει να ταξιδεψει από το μικρότερο μέγεθος στο μεγαλύτερο. Εάν η κατεύθυνση ροής αντιστράφηκε, η αυστηρή αναταραχή θα μπορούσε να αναπτυχθεί.

Προκειμένου να εφαρμοστεί μια μείωση της γραμμής σωλήνων με δύο τυποποιημένες φλάντζες λαιμών συγκόλλησης, ένας πρόσθετος μειωτής θα χρησιμοποιηθεί όπως διευκρινίζεται σε αριθμός-2. Το γενικό μήκος αυτής της διαμόρφωσης είναι 2L+H, το οποίο είναι πολύ μακρύτερο από L+M μιας μειώνοντας βαλμένης φλάντζα ένωσης όπως διευκρινίζεται σε αριθμός-1. Σημαίνει ότι η χρήση της μείωσης των φλαντζών μπορεί αποτελεσματικά να σώσει το διάστημα στη λαλημένη κατάσταση. Στην πραγματικότητα, η μειώνοντας φλάντζα χρησιμοποιείται πολύ συχνά στις εγκαταστάσεις με το περιορισμένο διάστημα.
